Typ 06380

Datenblatt ID: IN_06380

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen in Druckbehältern und Druckgasbehältern.

Beschreibung

chevron-down

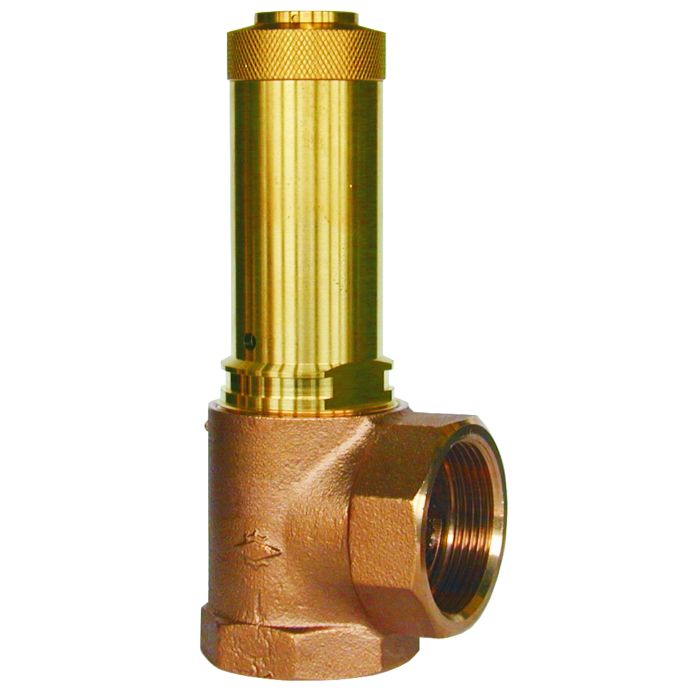

Eck-Sicherheitsventile aus Bronze, bauteilgeprüft TÜV-SV.749. D/G

Normal-Sicherheitsventil

Abschlusskörper mit Weichdichtung, offene Federhaube, mit Anlüftvorrichtung

Ein- und Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06380.X.0000

Abschlusskörper mit FPM-Dichtung für Luft und ähnliche Gase

Zulässige Betriebstemperatur: -10°C (263K) bis +185°C (458K)

Artikel-Nr. 06380.X.0300

Abschlusskörper mit PTFE-Dichtung für Luft und ähnliche Gase

und Sattdampf ab 2,0 bar (1/2'' für waagerechten Einbau geeignet)

Zulässige Betriebstemperatur: -10°C (263K) bis +225°C (498K)

Artikel-Nr. 06380.X.0600

Abschlusskörper mit EPDM-Dichtung für Luft und ähnliche Gase

und Dampf von 0,2 bis 8 bar. (Sattdampf nur bis 3,7 bar)

Zulässige Betriebstemperatur: -10°C (263K) bis +150°C (423K)

Verfügbare Sonderausführungen - nur auf Anfrage:

· Feder aus Edelstahl - Werkstoff 1.4571, außenliegende Teile vernickelt

· Eintritt mit Außengewinde

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00626/21/D/001(00)
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TÜV Verband (Approval mark number) chevron-down
25-749
25-749
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06380_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06380-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06380
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft, Dampf
Artikelnummer IN_06380

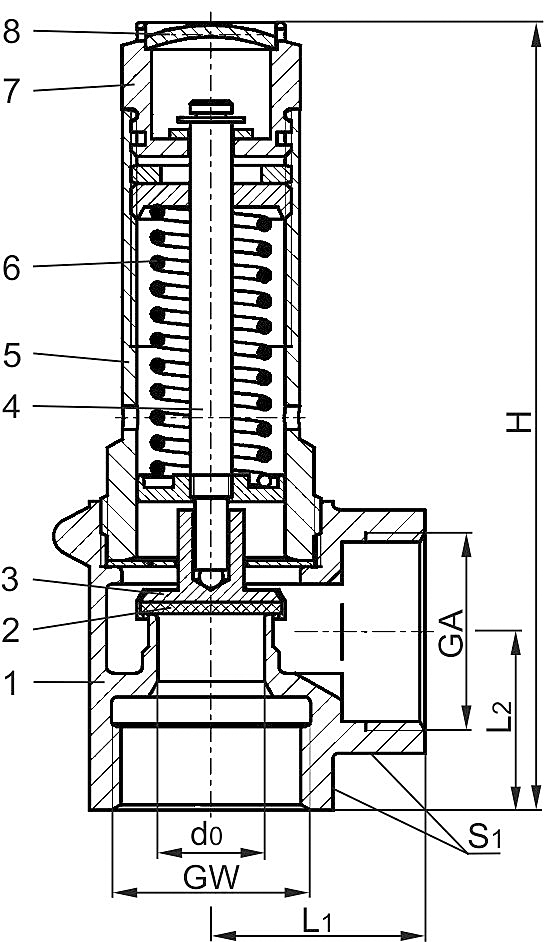

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

FPM, PTFE oder EPDM

3

Teller

CW614N

B 249 UNS C38500

4

Spindel

CW614N

B 249 UNS C38500

5

Haube

CW614N

B 249 UNS C38500

6

Feder

1.1200

A 227

7

Anlüftschraube

CW614N

B 249 UNS C38500

8

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06380

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

12

15

18

20

24

28

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Ansprechdruck FPM - Dichtung

bar

0,2-20

0,2-20

0,2-20

0,2-20

0,2-16

0,2-16

Ansprechdruck PTFE - Dichtung

bar

0,2-20

0,5-20

0,2-20

0,4-20

0,2-16

1,0-16

Ansprechdruck EPDM - Dichtung

bar

0,2-8

0,2-8

0,2-9

0,2-9

0,2-8

0,2-8

Austritt

GA

1/2

3/4

1

1-1/4

1-1/2

2

Höhe

H

99

111

132

152

175

200

Länge

L1

25

30

36

40

48

56

Länge

L2

22

25

30

35

40

48

Schlüsselweite

S1

27

32

41

50

58

70

Gewicht

ca. kg

0,24

0,40

0,70

1,07

1,65

2,65

Ausflussziffer ab 3,0 bar

αw

0,47

0,37

0,52

0,57

0,52

0,50
