Typ 06820

Datenblatt ID: IN_06820_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase, Dämpfe und Flüssigkeiten. Zulässige Betriebstemperatur: -270°C (3K) bis +400°C (673K) - Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau bis 300 bar

Beschreibung

chevron-down

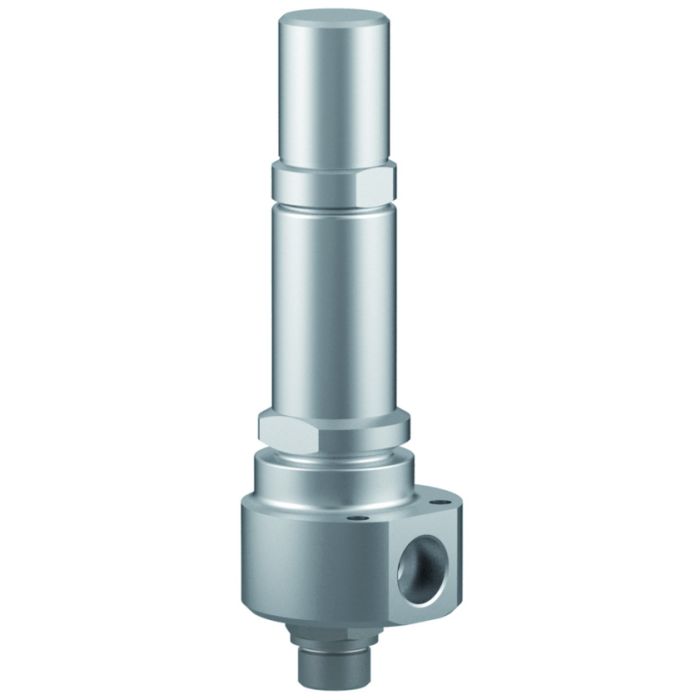

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV.1130. D/G/F

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, "öl- und fettfrei für Sauerstoff "

geschlossene Federhaube, gasdichte Kappe

Eintritt: Außengewinde Typ G nach ISO 228/1

Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06820.X.000000M (Pmax 550,0 bar)

Artikel-Nr. 06820.X.000000H (Pmax 550,0 bar) stellitierte Ausführung

mit gasdichter Kappe

Verfügbare Sonderausführungen - nur auf Anfrage:

· Flansch- oder NPT-Anschluss im Ein- und Austritt

· Eintritt: Cone & Thread Verbindung für d0 6mm - 9M 13/16''-16 UN oder 12M 3/4'' - 14NPS

· Sondermaterialien wie z.B. Monel, Hastelloy oder Duplex für die vom Medium berührten Teile

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
07-202-1201-Z-0121-18-D-0089
0045/202/1201/Z/00281/22/D/001(03)
TÜV Verband (Approval mark number) chevron-down
Cert 23-1130 EN
Cert 23-1130 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
IN_06820_1b_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06820
Anwendung H2, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Prozesse
Artikelnummer IN_06820_1
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4404

A 276 Grade 316L

2

Eintrittskörper

1.4571

A 276 Grade 316Ti

3

Teller

1.4571

A 276 Grade 316Ti

5

Spindel

1.4404

A 276 Grade 316L

6

Haube

1.4404

A 276 Grade 316L

7

Feder

1.4571

A 313 Grade 316Ti

8

Kappe

1.4404

A 276 Grade 316L

Ersatzteile

2

Sitz

1.4571

316Ti

3

Teller

1.4571

316Ti

3.1

Spannhülse

1.4310

301

11

Dichtring

Graphit

12

Dichtring

Graphit

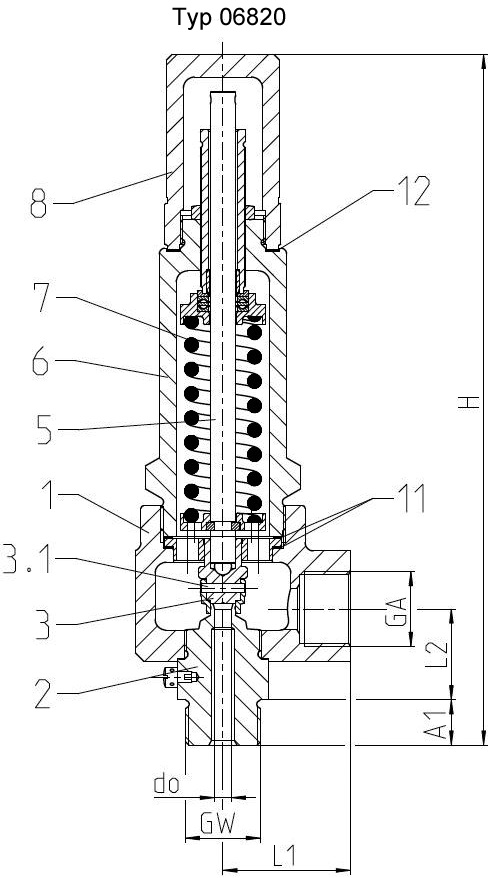

Ausführungen

Typ 06820

Technische Daten

Nenngröße

GW

3/4

Sitzdurchmesser

d0

6,0

Größenschlüssel

.X.

0633

Ansprechdruckbereich

bar

30-550

Austritt

GA

3/4

Höhe

H1

247

Länge

L1

45

Länge

L2

29

Länge

A1

16

Gewicht 06820

ca. kg

2,9

Ausflussziffer Dämpfe, Gase

αw

0,52

Ausflussziffer Flüssigkeiten

αw

0,42
?
