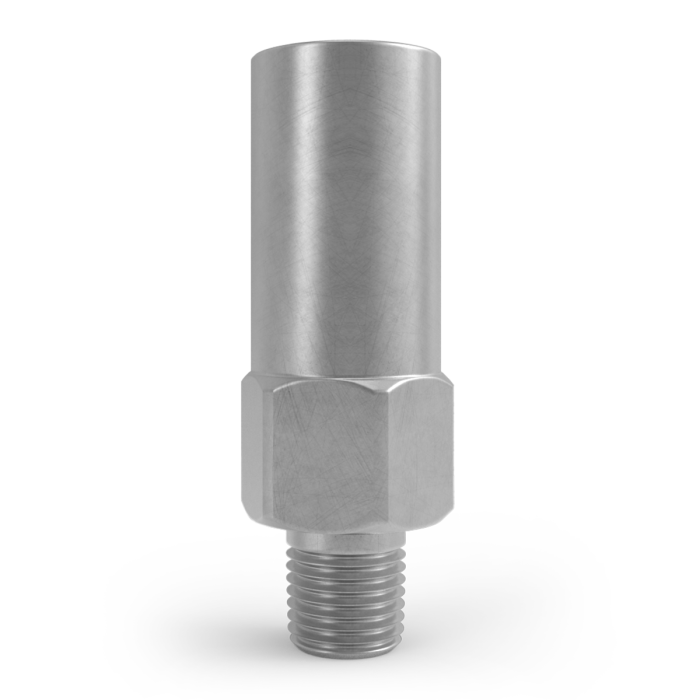

IRV - Industrie Druckentlastungsventil

Vorgesehen zur Druckentlastung industrieller Rohrleitungen und Anlagenteile gegen unzulässigen Überdruck.

Geeignet für industrielle Gas- und Flüssigkeitsanwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 0.69 bis 51.7 bar.

Zulässige Betriebstemperatur: -51 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Produktübersicht: Industrielles Druckentlastungsventil aus Edelstahl 316, NPT-, Metal-to-Metal-Face-Seal- oder Bi-Lok-Dual-Ferrule-Tube-Anschluss, Einstelldruckbereich 0.69 bis 51.7 bar.

Funktion: Federbelastetes Druckentlastungsventil zur Absicherung gegen Überdruck in industriellen Systemen. Die kompakte Bauform und unterschiedliche Ein- und Austrittskonfigurationen reduzieren den Rohrleitungsaufwand.

Medien: Geeignet für industrielle Gas- und Flüssigkeitsanwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt, 100 % geprüft auf Dichtheit, Ansprechdruck und Wiederschließverhalten; Einstelldruck gegen Verstellung gesichert. Eine Verstellung des Entlastungsdrucks im Feld ist nicht vorgesehen.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice erhältlich.

Dichtungen: FKM für 0.69 bis 51.7 bar; PTFE für 3.45 bis 51.7 bar. Inline-Adapter verwenden FKM-O-Ringe.

Zulässige Betriebstemperatur: -51 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Eintritt: NPT 1/4" oder 1/2", Metal-to-Metal Face Seal -4 oder -8, Bi-Lok Dual-Ferrule Tube 1/4" oder 1/2", abhängig von der Konfiguration.

Austritt: Abblasen in Atmosphäre, Deflector Cap zur Ableitung des austretenden Gases oder Inline-/Pipe-away-Anschluss an eine nachgeschaltete Leitung, abhängig von der Konfiguration.
