KCV - Kryogenes Rückschlagventil

Vorgesehen zur Verhinderung von Rückströmung in kryogenen Anwendungen.

Geeignet für kryogene Gase und Flüssiggase bei entsprechender Auslegung und Medienverträglichkeit.

Maximal zulässiger Betriebsdruck: 482.6 bar. Nennöffnungsdruck: 0.34 bar. Prüfdruck: 724.0 bar. Berstdruck: > 1723.7 bar.

Zulässige Betriebstemperatur: -251 °C bis +93 °C.

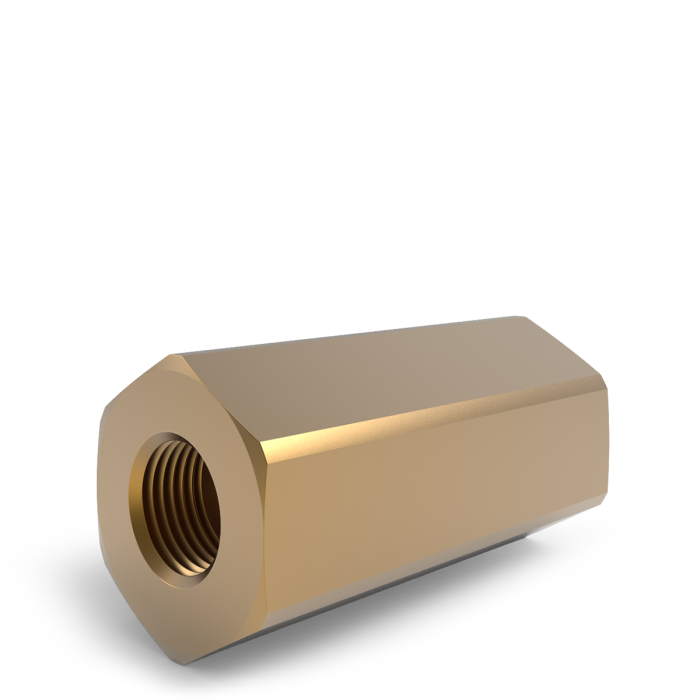

Kryogenes Rückschlagventil in den Ausführungen KCV-500B und KCV-750B mit Messinggehäuse, PCTFE-Poppet und Phosphorbronze-Feder.

Funktion: Rückschlagventil zur Verhinderung von Rückströmung in kryogenen Systemen.

Medien: Geeignet für kryogene Anwendungen bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Nennöffnungsdruck 0.34 bar. Leckage < 10 cc/min bei 3.45 bar und 6.89 bar Gegendruck. Cv: 3.2 bei KCV-500B, 4.75 bei KCV-750B.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: PCTFE-Poppet; Spiral-Sicherungsring aus Edelstahl 302.

Zulässige Betriebstemperatur: -251 °C bis +93 °C.

Anschlüsse: KCV-500B: 1/2" NPT; KCV-750B: 3/4" NPT.

Durchflussrichtung: Einbau mit Pfeilrichtung in freier Durchflussrichtung.
