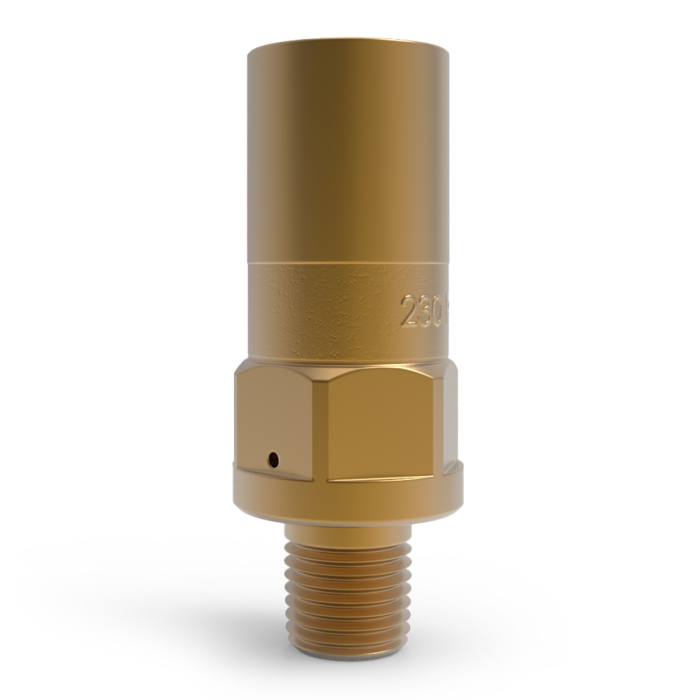

LCV - Druckentlastungsventil für Flüssiggasflaschen

Vorgesehen ausschließlich zur Druckkontrolle und Überdruckabsicherung tragbarer DOT-4L-Kryo-Flüssiggaszylinder bis 450 Liter.

Geeignet für Inertgase, Sauerstoff und oxidierende Gase > 21 % bei einem maximalen Betriebsdruck unter 34,48 bar sowie entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 1.5 bis 34.5 bar.

Zulässige Betriebstemperatur: -196 °C bis +176 °C, abhängig vom Dichtungswerkstoff.

Produktübersicht: Druckregel- und Sicherheitsventil für DOT-4L-Kryo-Flüssiggaszylinder, 1/4" NPT, Einstelldruckbereich 1.5 bis 34.5 bar, PI-Kennzeichnung nach TPED 2010/35/EU.

Funktion: Direktwirkendes, federbelastetes, werkseitig voreingestelltes Druckentlastungsventil für tragbare Kryo-Flüssiggaszylinder. Das LCV reduziert Ausblasgeräusche und entlüftet nur so viel wie erforderlich, um den Zylinderdruck in einem engen Bereich zu halten.

Medien: Geeignet für Inertgase, Sauerstoff und oxidierende Gase > 21 % bei einem maximalen Betriebsdruck unter 34,48 bar sowie entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft. Toleranz: bei Einstelldruck ≥ 5.0 bar ±3 %, bei Einstelldruck < 5.0 bar ±0.15 bar. Null-Leckage bis 95 % des Einstelldrucks, Wiederschließen bei 90 % des Einstelldrucks.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: PCTFE oder Fluorosilikon, abhängig von Einstelldruck und Betriebstemperatur.

Zulässige Betriebstemperatur: -196 °C bis +176 °C, abhängig vom Dichtungswerkstoff.

Eintritt: 1/4" NPT Außengewinde.

Austritt: Abblasen in Atmosphäre über die LCV-Ausführung mit Dirt-Guard-Poppet.
