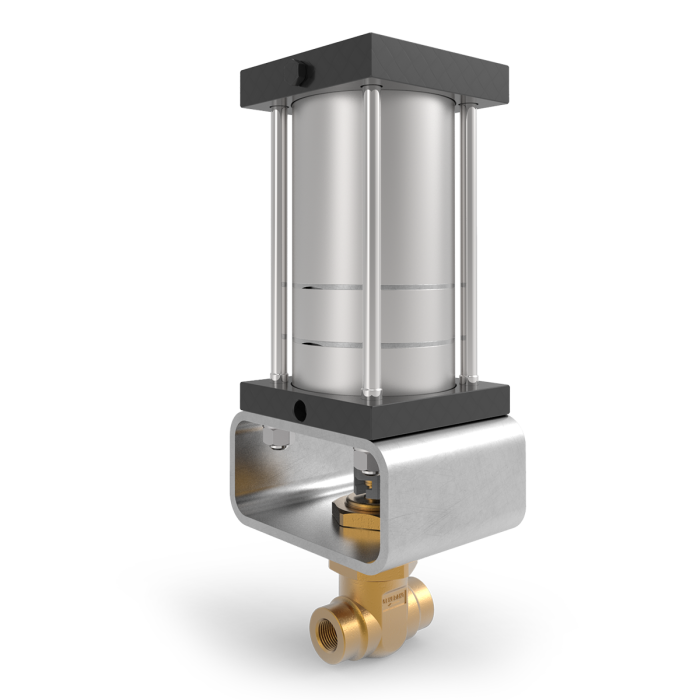

MVA - Pneumatisch betätigtes Hochdruck-Gasabsperrventil

Vorgesehen zur automatisierten, pneumatisch betätigten Absperrung und Steuerung des Durchflusses von Hochdruckgasen in Systemen mit erhöhten Betriebsdrücken.

Geeignet für automatisierte Gasflaschenfüllanlagen, Manifolds und Rohrleitungssysteme sowie für Anwendungen mit Inertgasen, Sauerstoff, oxidierenden Gasen > 21 %, Wasserstoff und Kohlendioxid bei entsprechender Auslegung und Medienverträglichkeit.

Betriebsdruckbereich: Vakuum bis 380 bar bei 70 °F / ca. 21 °C. Ausführungen mit NPSM-Anschluss sind aufgrund der Anschlussbewertung auf 242 bar reduziert.

Betätigungsdruck: 5.86 bis 8.62 bar. Der Betätigungsanschluss darf nicht über 8.62 bar beaufschlagt werden.

Zulässige Betriebstemperatur: -40 °C bis +74 °C.

Durchflusskoeffizient: Cv 2.5 für alle Ventilkonfigurationen.

Pneumatisch betätigtes Hochdruck-Gasabsperrventil für automatisierte Gasflaschenfüllanlagen, Manifolds und Rohrleitungssysteme, Betriebsdruckbereich Vakuum bis 380 bar bei 70 °F / ca. 21 °C.

Funktion: Pneumatisch betätigtes Hochdruck-Gasabsperrventil zur automatisierten Steuerung und Absperrung des Gasdurchflusses. Erhältlich als Normally Open (NO) oder Normally Closed (NC). Die Ventilgeometrie ermöglicht ein dosiertes Öffnen und reduziert anfängliche Druckstöße.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 %, Wasserstoff und Kohlendioxid bei entsprechender Auslegung, Dichtungswahl und Medienverträglichkeit.

Prüfung: 100 % werkseitig auf innere und äußere Leckage geprüft.

Sauerstoffservice: Bei Material Code C mit Kupferdichtung: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1. Die Hochdruck-Sauerstoffservice-Konfiguration wurde gemäß ISO 7291 (O2 Surge) und ASTM G175 (Promoted Ignition) drittgeprüft. Material Code K mit PCTFE-Dichtung wird für Sauerstoffservice nicht empfohlen.

Dichtungen / Sitzoptionen: Material Code C mit Kupferdichtung für Sauerstoffservice; Material Code K mit PCTFE-Dichtung für positive Abdichtung in Nicht-Sauerstoff-Anwendungen.

Zulässige Betriebstemperatur: -40 °C bis +74 °C.

Betriebsdruck: Vakuum bis 380 bar bei 70 °F / ca. 21 °C. Ausführungen mit NPSM-Anschluss sind auf 242 bar reduziert.

Betätigung: Betätigungsdruck 5.86 bis 8.62 bar. Der 1/4" NPT-Betätigungsanschluss darf nicht über 8.62 bar beaufschlagt werden.

Anschlüsse: NPT-Innengewinde, NPSM-Außengewinde Rechts-/Linksgewinde oder O-Ring-Seal-Union-Anschluss je nach Konfiguration.

Durchfluss: Cv 2.5 für alle Ventilkonfigurationen.

Verfügbare Sonderausführungen / Optionen:

·         Normally Open (NO)

·         Normally Closed (NC)

·         verschiedene Anschluss- und Portkonfigurationen

·         Kupferdichtung für Sauerstoffservice

·         PCTFE-Dichtung für positive Abdichtung in Nicht-Sauerstoff-Anwendungen

·         Feldreparierbare Ausführung mit verfügbaren Reparatursätzen
