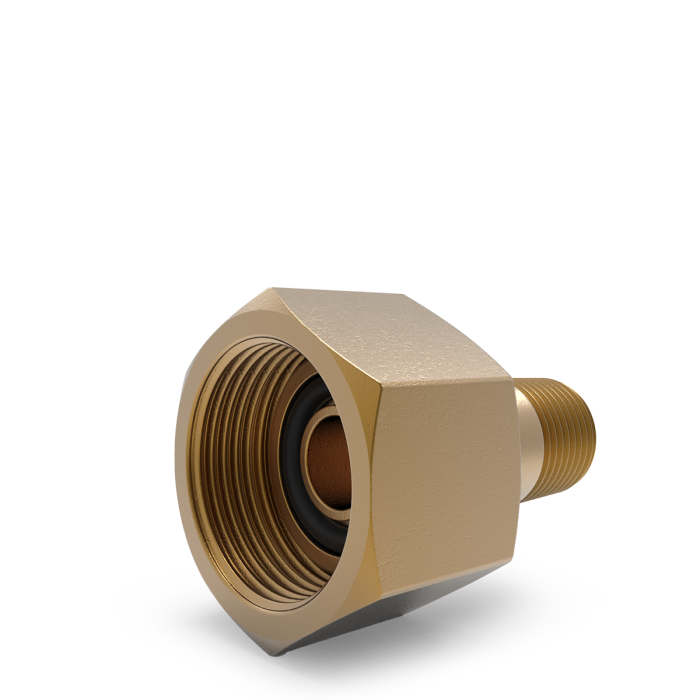

OFS - O-Ring-Face-Seal-Verschraubung

Vorgesehen als leckdichte Face-Seal-Verbindung für Gasfüllanlagen, Hochdruck-Manifolds und Rohrleitungssysteme mit häufigem Lösen und Wiederverbinden von Komponenten.

Geeignet für Hochdruck-Gasanwendungen, Sauerstoffservice und Manifold-Systeme bei entsprechender Auslegung, Medienverträglichkeit und Dichtungswerkstoffauswahl.

Betriebsdruckbereich: Vakuum bis 413.7 bar bei +38 °C.

Zulässige Betriebstemperatur: -54 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

O-Ring-Face-Seal-Verschraubung aus hochfestem Naval Brass für Gasfüllanlagen und Hochdruck-Manifolds bis 413.7 bar.

Funktion: Die OFS-Verschraubung stellt eine leckdichte Face-Seal-Verbindung mit O-Ring-Abdichtung her. Das Zero-Clearance-Design ermöglicht den einfachen Ausbau und Austausch von Systemkomponenten, ohne benachbarte Leitungsverbindungen demontieren zu müssen.

Anwendung: Für Gasfüllanlagen, Hochdruck-Manifolds, Rohrleitungssysteme und wiederholt lösbare Face-Seal-Verbindungen. Kompatibel mit anderen O-Ring-Face-Seal-Verbindungen sowie mit MV-Series-Ventilen mit -2FS-Anschluss.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Werkstoffe: Alle Verschraubungen aus half-hard Naval Brass ASTM B21; andere Werkstoffe auf Anfrage.

Dichtungen: EPDM, Viton, Buna-N oder Neopren. Buna-N wird für Sauerstoffservice nicht empfohlen. Andere Dichtungswerkstoffe auf Anfrage.

Zulässige Betriebstemperatur: EPDM: -54 °C bis +148 °C; Viton: -23 °C bis +190 °C; Buna-N: -40 °C bis +121 °C; Neopren: -40 °C bis +148 °C.

Betriebsdruck: Vakuum bis 413.7 bar bei +38 °C.

Leckage: < 0.01 SCCM Helium bei 413.7 bar.

Anschlüsse: -2 und -3 Face-Seal-Anschlüsse, 1/2" NPT- und Pipe-Anschlüsse, Bulkhead-Ausführungen und Muttern abhängig von der gewählten Ausführung.

Verfügbare Sonderausführungen / Optionen: Verschiedene Portkonfigurationen.
Bulkhead-Ausführungen für Schalttafel-/Panelmontage.
O-Ring-Werkstoff nach Konfiguration.
Weitere Anschlusskonfigurationen auf Anfrage.
