PMV - Präzisions-Dosierventil

Vorgesehen als Präzisions-Dosierventil zur genauen und wiederholbaren Durchflussregelung von Flüssigkeiten und Gasen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Dichtungswahl und Medienverträglichkeit.

Betriebsdruck: Vakuum bis 68.9 bar bei 38 °C.

Zulässige Betriebstemperatur: -46 °C bis +82 °C, abhängig vom Dichtungswerkstoff.

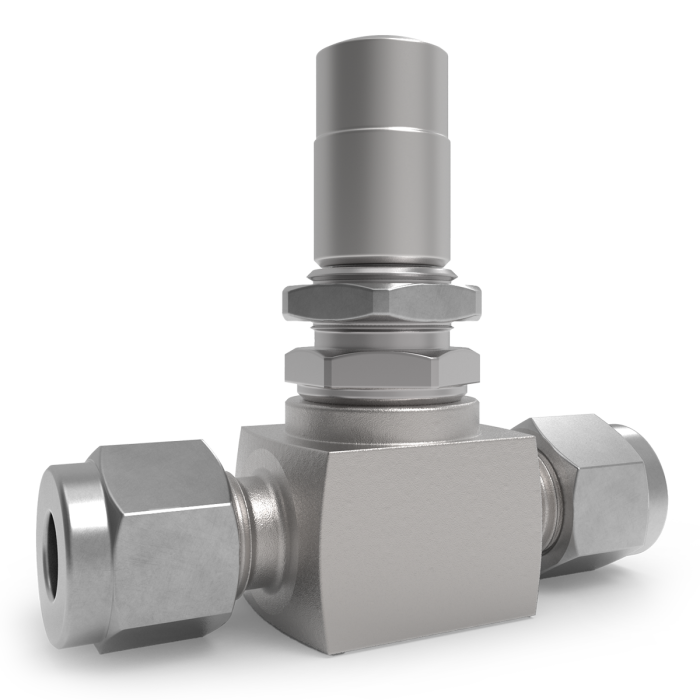

Produktübersicht: Präzisions-Dosierventil aus Messing oder Edelstahl mit einteiligem geschmiedetem Gehäuse und geschraubtem Bonnet-Design.

Funktion: Genaue und wiederholbare Durchflussregelung von Flüssigkeiten und Gasen. Eine 3°-Edelstahl-Kegelspindel dichtet bubble-tight in einen Acetal-Weichsitz ab; Panel-Mounting und arretierbare Einstellung sind Standard.

Medien: Geeignet für Flüssigkeiten und Gase sowie laut User Instructions für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei geeigneter Dichtungs- und Werkstoffauswahl.

Prüfung / Einstellung: 100 % werkseitig auf Dichtheit geprüft. Werkseitig auf Null-Durchfluss am positiven Anschlag bei 10.34 bar voreingestellt.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Sitz: Edelstahl-Kegelspindel mit 3°-Winkel, Acetal-Weichsitz; O-Ringe je nach Ausführung aus Buna-N, Neopren, Ethylen-Propylen oder FKM.

Zulässige Betriebstemperatur: -46 °C bis +82 °C, abhängig vom Dichtungswerkstoff.

Betriebsdruck: Vakuum bis 68.9 bar bei 38 °C.

Anschlüsse: 1/8" und 1/4" NPT sowie 1/8" und 1/4" Dual-Ferrule-Tube-Anschlüsse, je nach Ausführung.

Durchflussdaten: Cv 0.04, Orifice 0.055" / 1.4 mm, Spindelsteigung 40 Gewindegänge pro Zoll.

Verfügbare Sonderausführungen / Optionen

·         Gerade oder gewinkelte Durchflussführung

·         Messing- oder Edelstahlgehäuse

·         NPT- oder Dual-Ferrule-Tube-Anschluss

·         Verschiedene O-Ring-Werkstoffe

·         Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.
