SDC / SDCC - Selbstverriegelnder Flüssiggasflaschenanschluss

Vorgesehen als selbstverriegelnder Anschluss für Gasentnahme-, Entlüftungs- und Füllventile an kryogenen Flüssiggasflaschen.

Geeignet für industrielle und medizinische Anwendungen sowie für Sauerstoffsysteme bei entsprechender Auslegung, Medienverträglichkeit und fachgerechter Handhabung der gereinigten Komponenten.

Maximal zulässiger Betriebsdruck abhängig vom CGA-Anschluss: 34.5 bar oder 207 bar.

Zulässige Betriebstemperatur abhängig vom Dichtungswerkstoff: -62 °C bis +190 °C.

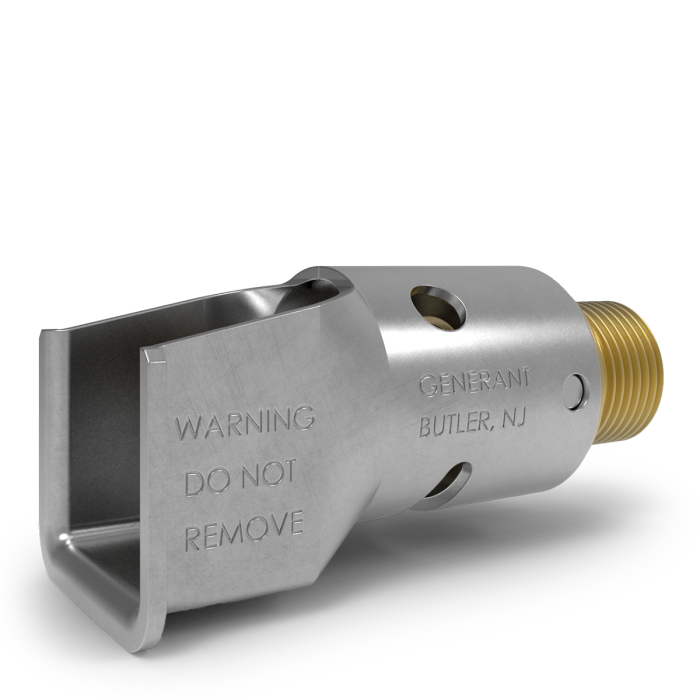

Selbstverriegelnder Zylinderanschluss für kryogene Flüssiggasflaschen, bestehend aus CGA-Anschluss, Kupplungsmechanismus und Edelstahl-Sicherungsbügel.

Funktion: Die SDC-Verbindung wird in den 3/8"-Anschluss am Ausgangsventil einer Flüssiggasflaschen eingebaut und stellt eine gesicherte CGA-Ausgangsverbindung her. Nach der Montage kann das System nicht zerstörungsfrei entfernt werden; eine Demontage macht die CGA-Ausgangsverbindung unbrauchbar.

Anwendung: Für Gasentnahme-, Entlüftungs- und Füllventile an kryogenen Flüssiggasflaschen. Geeignet für industrielle und medizinische Anwendungen.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Werkstoffe: Anschlusskörper und Kupplungsgehäuse aus Messing ASTM B16; Sperrklinken aus 440 Edelstahl; Federn und Anschlagscheibe aus 302 Edelstahl; Sicherungshülse und Haltestifte aus 304 Edelstahl.

Dichtungen: Viton, Buna-N, Neopren, EPDM oder Fluorosilikon, abhängig von Medium und Betriebstemperatur.

Zulässige Betriebstemperatur: Viton: -23 °C bis +190 °C; Buna-N: -40 °C bis +121 °C; Neopren: -40 °C bis +148 °C; EPDM: -54 °C bis +148 °C; Fluorosilikon: -62 °C bis +176 °C.

Eintritt: 3/8" NPT-Außengewinde; NPT-Anschluss mit werkseitig aufgebrachtem PTFE-Gewindedichtband.

Austritt: CGA-295, CGA-320, CGA-326, CGA-440, CGA-540, CGA-580, CGA-622 oder CGA-624, abhängig von der gewählten Ausführung.

Betriebsdruck: CGA-320, CGA-326, CGA-540 und CGA-580 bis 207 bar; CGA-295, CGA-440, CGA-622 und CGA-624 bis 34.5 bar.

Verfügbare Sonderausführungen / Optionen: SDCC mit integriertem Rückschlagventil.
Nominaler Öffnungsdruck des integrierten Rückschlagventils: 0.07 bar.
SDC-375 als 3/8" NPT-Außenstopfen bis 207 bar.

Hinweis: Die SDC-Verbindung ist für eine einmalige Installation ausgelegt. Bei Austausch oder Entfernung werden CGA-Anschluss, Sicherungsbügel und Kupplungsmechanismus unbrauchbar.
