SOV - Absperrventil

Verwendungsbereich

Vorgesehen als Vierteldreh-Absperrventil zur positiven Absperrung des Durchflusses in Gas- und Fluidsystemen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Werkstoffverträglichkeit, Dichtungsauswahl und spezifizierter Sauerstoffreinigung.

Betriebsdruck: je nach Ausführung bis 207 bar; bestimmte Messingausführungen mit 1-1/8" Vierkantkörper bis 137 bar.

Zulässige Betriebstemperatur: -54 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Beschreibung

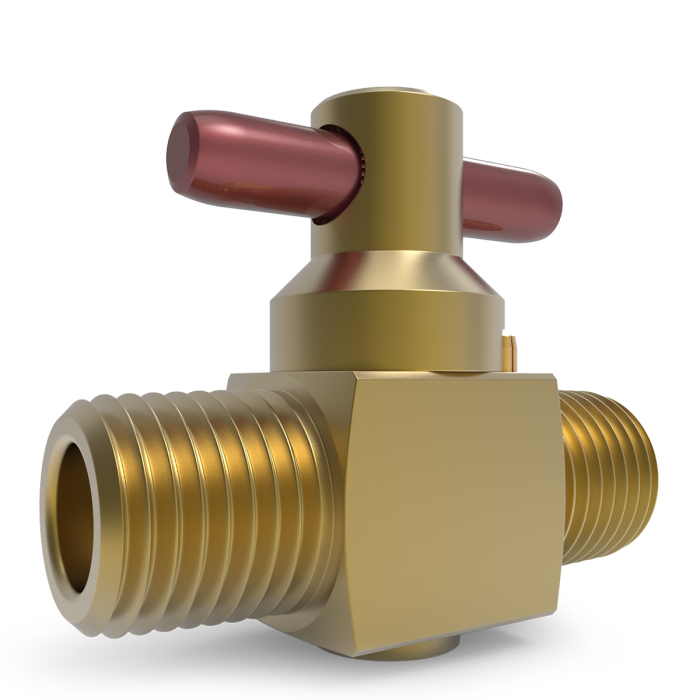

Vierteldreh-Absperrventil aus Messing oder Edelstahl 316 mit metallischem Plug-Stem, Betriebsdruck bis 207 bar, mit NPT- oder Dual-Ferrule-Tube-Anschlüssen.

Funktion: Vierteldreh-Absperrventil für positive Absperrung des Vorwärtsflusses. Die Konstruktion verwendet einen einteiligen Körper mit bearbeitetem, metallischem und austauschbarem Plug-Stem.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung, Werkstoffverträglichkeit, Dichtungsauswahl und spezifizierter Sauerstoffreinigung.

Prüfung / Einstellung: 100 % werkseitig auf Leckage geprüft; Null-Leckage intern und extern. Werkseitige Leckagepruefung bei 10.3 bar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Elastomer-O-Ring-Dichtung; je nach Ausführung Buna-N, FKM, Neopren oder Ethylen-Propylen. Groessere Ausführungen mit PTFE-Backup-Ringen zur Reduzierung des Betätigungsmoments und für lange Lebensdauer.

Betriebsdruck: bis 207 bar für Messing und Edelstahl; bestimmte Messingausführungen mit 1-1/8" Vierkantkörper bis 137 bar. Bei Rückfluss ist der Differenzdruck auf 10.3 bar begrenzt.

Zulässige Betriebstemperatur: -54 °C bis +190 °C, abhängig vom Dichtungswerkstoff.

Anschlüsse: 1/8" bis 1/2" NPT oder 1/8" bis 1/2" Dual-Ferrule-Tube-Anschluss; weitere Anschlussarten je nach Ausführung.

Bedienung / Einbau: 1/4-turn Bedienung mit Griff; Griffstellung zeigt die Durchflussstellung an. In Durchflussrichtung entsprechend der Markierung installieren.

Technische Merkmale: Gerader Durchflussweg, große Orifices für hohe Durchflussleistung, niedriges Betätigungsmoment und optional downstream vent. Bei Downstream-Vent-Ausführung wird der nachgeschaltete Druck bei geschlossenem Ventil zur Atmosphäre entlastet; maximaler Betriebsdruck dieser Option 10.3 bar.

Verfügbare Sonderausführungen / Optionen:

· Option X: Sauerstoffservice-Ausführung

· Option E: Downstream Vent zur Entlüftung des nachgeschalteten Drucks in geschlossener Stellung

· Dichtungswerkstoffe Buna-N, FKM, Neopren oder Ethylen-Propylen je nach Temperatur und Medium

· NPT- oder Dual-Ferrule-Tube-Anschlüsse
