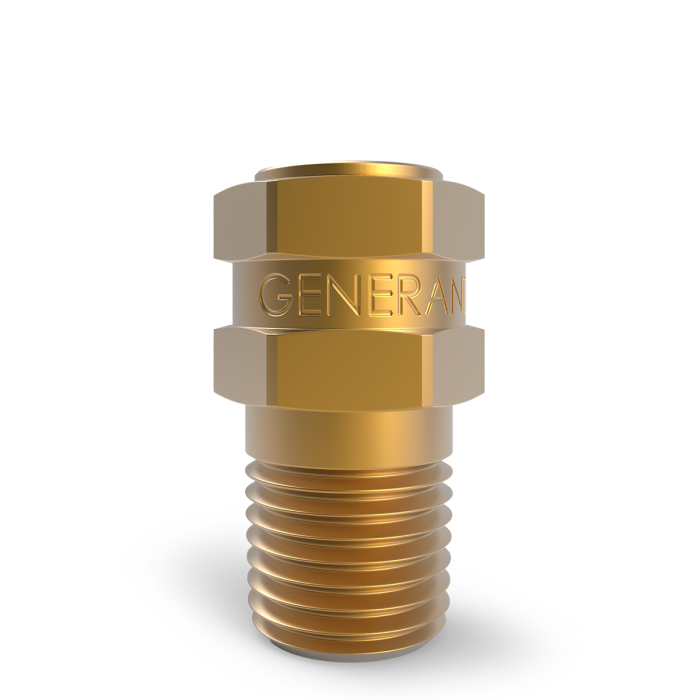

VRV - Entlüftungs-/Druckentlastungsventil

Vorgesehen zur Entlüftung und Druckentlastung von Gas- und Flüssigkeitssystemen gegen unzulässigen Überdruck.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Dichtungs- und Werkstoffauswahl.

Einstelldruckbereich: 0.03 bis 10.34 bar.

Zulässige Betriebstemperatur: -196 °C bis +205 °C, abhängig vom Dichtungswerkstoff.

Produktübersicht: Kompaktes, direktwirkendes Entlüftungs- und Druckentlastungsventil aus Messing, Aluminium oder Edelstahl 316, 1/8" bis 1" NPT, Einstelldruckbereich 0.03 bis 10.34 bar, gemäß Kategorie I, Modul A (Standard).

Funktion: Direktwirkendes Druckentlastungsventil mit genauer und wiederholbarer Ansprechcharakteristik. Die Quad-Ring-Dichtung ermöglicht eine hohe Wiederholgenauigkeit und ein enges Wiederschließband.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Dichtungs- und Werkstoffauswahl. Bei H2-Anwendungen sind besondere Anforderungen an Wasserstoffversprödung zu prüfen.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft; Einstelldruck gegen unbeabsichtigte Verstellung gesichert. Prüfungen umfassen Dichtheit, Ansprechdruck, Durchfluss und Wiederschließverhalten.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Viton, Buna-N, Neopren, EPDM, Fluorosilikon, Silikon oder PTFE, abhängig von Medium, Druck und Temperatur. PTFE-Dichtungen sind nicht unterhalb 20 psig verfügbar.

Zulässige Betriebstemperatur: -196 °C bis +205 °C, abhängig vom Dichtungswerkstoff.

Eintritt: NPT 1/8", 1/4", 3/8", 1/2", 3/4" oder 1"; gerade Außengewinde nach SAE J1926/MS33656 auf Anfrage.

Austritt: Abblasen in Atmosphäre, Deflector Cap zur Ableitung des austretenden Gases oder Inline-Ausführung VRVI, abhängig von der Konfiguration.

Verfügbare Sonderausführungen / Optionen: Sauerstoffreinigung; alternative Dichtungen; weitere Gewindekonfigurationen auf Anfrage.
