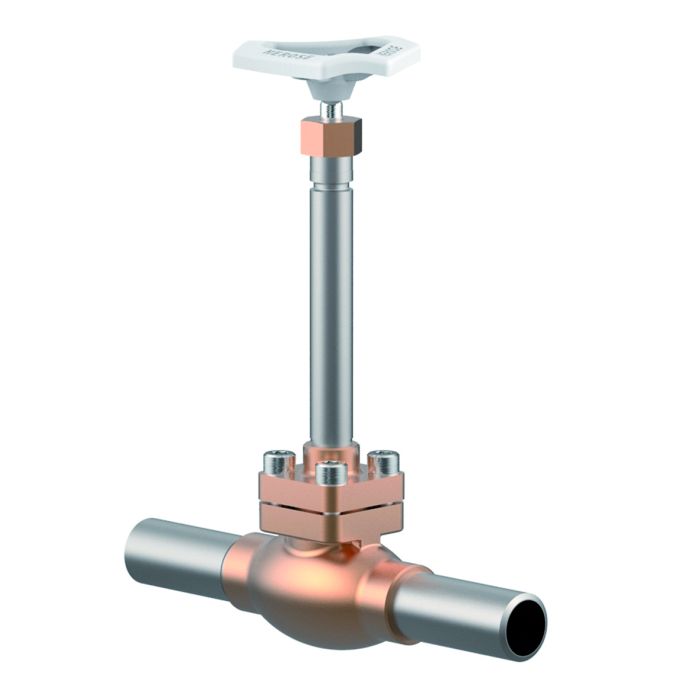

Typ 01311 - Durchgangsventil

Datenblatt ID: CR_01311_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile, PN50

Gehäuse und aufgeflanschtes Oberteil aus Bronze

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01311.X.0017 (H=270mm)

Artikel-Nr. 01311.X.0027 (H=370mm)

Artikel-Nr. 01311.X.5017 (H=270mm) mit Rückschlagfunktion

Artikel-Nr. 01311.X.5027 (H=370mm) mit Rückschlagfunktion

beiderseits eingelötete Edelstahlrohr nach DIN EN 1216-5 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Verlängerung H bis 900mm

· Ausführung mit Drosselkegel

· Weitere Rohrwandstärken

Zertifikate
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 01311
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01311_3

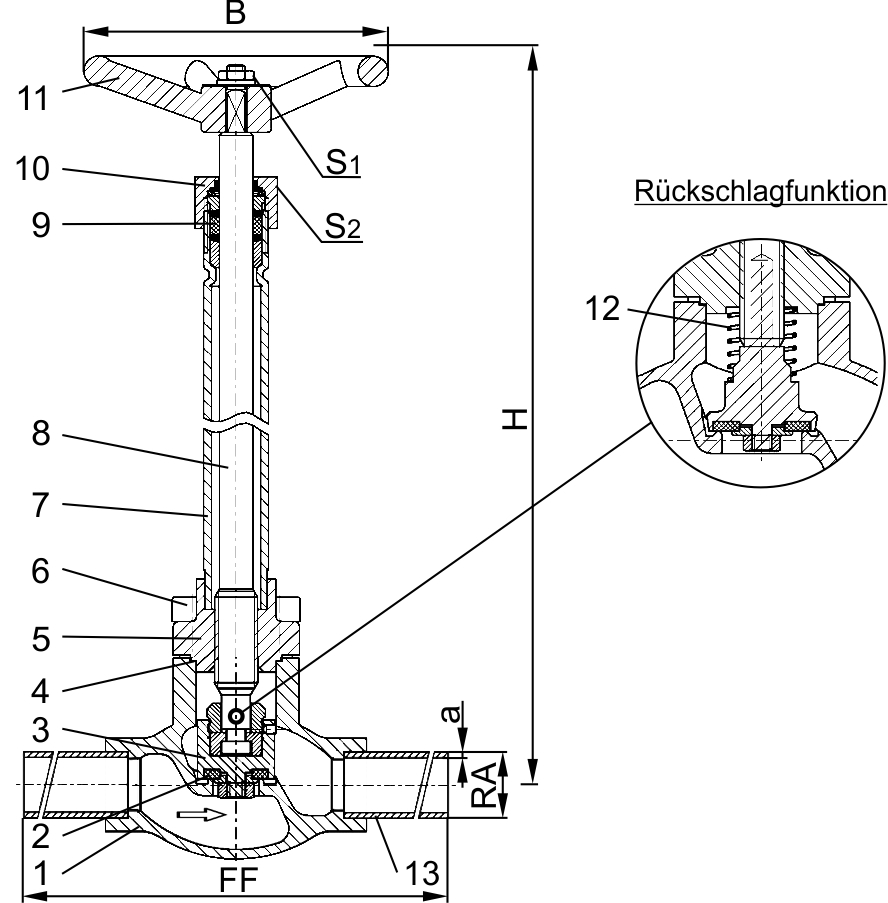

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteilflansch

CC493K

B 505 UNS C93200

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Handrad

Aluminium Legierung

12

Feder

CW452K

B 159 UNS C51900

13

Edelstahlrohr

1.4306

A 312 TP304L
Ausführungen

Typ 01311 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

32

40

50

Größenschlüssel

.X.

1012

1017

1521

2027

2533

3242

4048

5060

Baulänge

FF

210

210

235

235

265

265

290

310

Höhe

H

270mm oder 370mm

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Wandstärke Rohr ISO 1127

a

1,0

2,3

2,6

2,9

3,2

3,2

3,6

3,6

äußerer Rohr-Ø ASTM A312

RA

-

17,15

21,34

26,67

33,4

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Handrad-Ø

B

100

100

100

100

100

125

125

125

Schlüsselweite

S1

7

7

7

7

7

10

10

10

Schlüsselweite

S2

30

30

30

30

30

36

36

36

Gewicht

ca. kg

1,45

1,55

2,0

2,4

2,8

3,7

5,2

7,8

Kvs-Wert

m³/h

2,2

2,2

4,3

6,7

11,5

12,1

22,6

37,1

Cv-Wert

gal/min

2,6

2,6

5,0

7,8

13,4

14,1

26,3

43,2
