Typ 02401 - Durchgangsventil

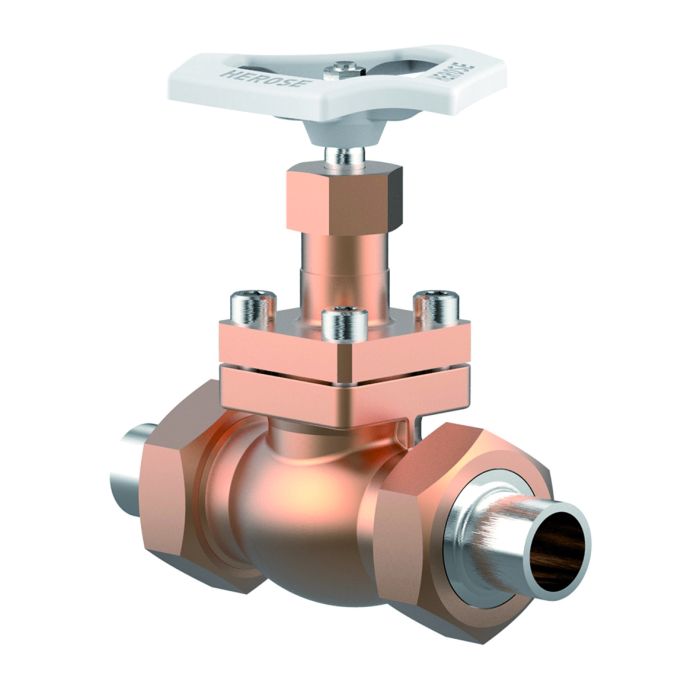

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_02401_3 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |
13 |
Schweißkugelbuchse |
1.4301 |
A 276 Grade 304 |
14 |
Überwurfmutter |
CC493K |
B 505 UNS C93200 |

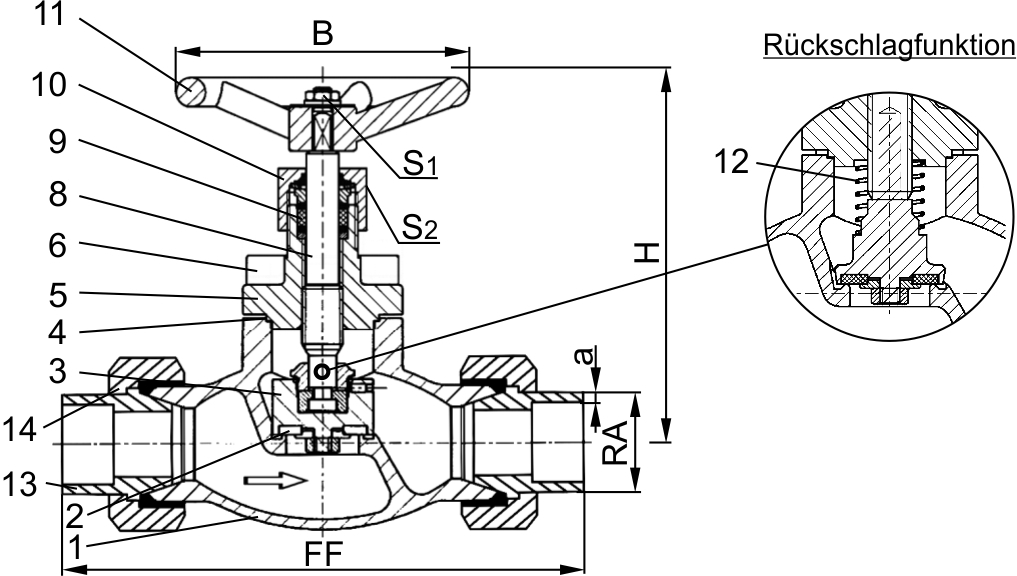

Typ 02401 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1017 |
1521 |
2027 |
2533 |
3242 |
4048 |
5060 |
Baulänge |
FF |
137 |
141 |
168 |
168 |
203 |
203 |
230 |
263 |
Höhe |
H |
140 |
140 |
140 |
140 |
170 |
170 |
175 |
200 |
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
42,4 |
48,3 |
60,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
2,3 |
2,6 |
2,0 |
3,2 |
2,0 |
3,6 |
3,6 |
äußerer Rohr-Ø ASTM A312 |
RA |
- |
17,15 |
21,34 |
26,67 |
33,40 |
42,16 |
48,26 |
60,33 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
|||||||
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,2 |
1,2 |
2,4 |
2,4 |
4,0 |
4,0 |
6,3 |
9,5 |
Kvs-Wert |
m³/h |
1,6 |
2,2 |
6,7 |
6,7 |
12,1 |
12,1 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
2,6 |
7,8 |
7,8 |
14,1 |
14,1 |
26,3 |
43,2 |
