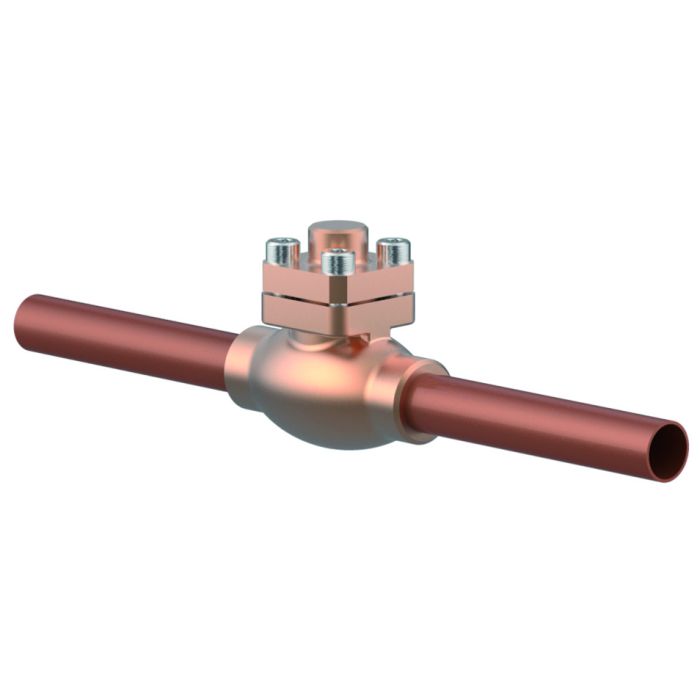

Typ 05412 - Rückschlagventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 05412 - Rückschlagventil
Datenblatt ID: CR_05412_2
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Zertifikate
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
Canadian Registration Number (CRN)
0C22963.5 - Ontario
0C22963.5N - Nunavut
0C22963.5T - Northwest Territories
0C22963.5Y - Yukon
0C22963.50 - Newfoundland and Labrador
0C22963.51 - Britsh Columbia
0C22963.52 - Alberta
0C22963.53 - Saskatchewan
0C22963.54 - Manitoba.pdf
0C22963.56 - Quebec
0C22963.57 - New Brunswick.pdf
0C22963.58 - Nova Scotia.pdf
0C22963.59 - Prince Edward Island
Gost Ukraine (Gost Ukraine)
UA.276.159.01-21
UA.D.159.01-21
License of Special Equipment (China) (TS)
TSX71000120220017
TSX71000520230058
TS2700G39-2029
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Datenblätter
CR_05412_2_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_05412_2-1
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
pcs
(AUF LAGER)
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
| Anwendung |
LNG, Luftgase |
| Anwendungsbereich |
Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer |
CR_05412_2 |

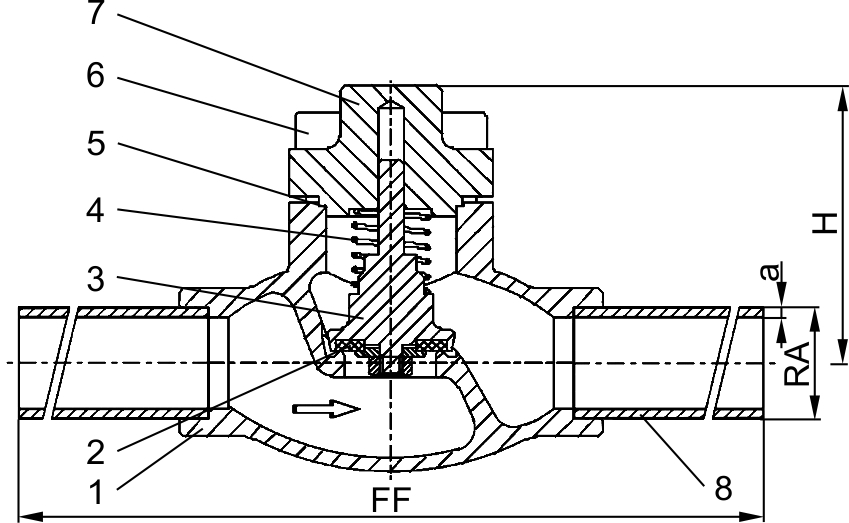

Werkstoffe
Werkstoffe |
|
DIN EN |
ASTM |
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Feder |
CW452K |
B 159 UNS C51900 |
5 |
Oberteildichtung |
PTFE |
|
6 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Deckel |
CC493K |
B 505 UNS C93200 |
8 |
Kupferrohr |
CW024A |
B 152 UNS C12200 |
Ausführungen
Typ 05412 - Standardausführung |
Technische Daten |
|
|
|
|
|
|
|
|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1515 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
360 |
385 |
385 |
385 |
415 |
415 |
420 |
460 |
Höhe |
H |
71 |
71 |
71 |
72 |
75 |
87 |
95 |
95 |
äußerer Rohr Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Wandstärke |
a |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
Gewicht |
ca. kg |
0,8 |
1,1 |
1,1 |
1,4 |
2,0 |
2,8 |
4,5 |
6,5 |
Kvs - Wert |
m³/h |
2,2 |
4,3 |
4,3 |
6,7 |
11,5 |
12,1 |
22,6 |
37,1 |
Cv - Wert |
gal/min |
2,6 |
5,0 |
5,0 |
7,8 |
13,4 |
14,1 |
26,3 |
43,2 |
