Typ 06012, Typ 06016

Datenblatt ID: CR_06012_06016
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

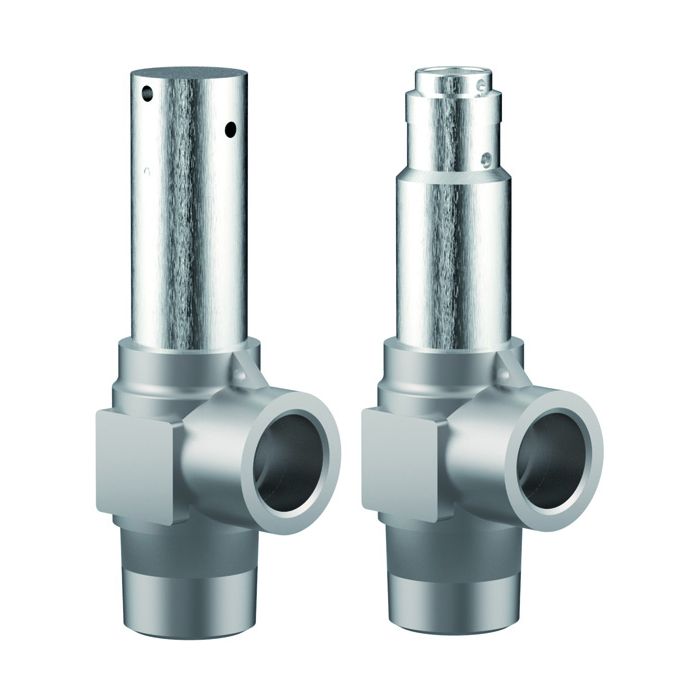

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN63, bauteilgeprüft TÜV-SV.1048. D/G

Normal-Sicherheitsventil, Abschlusskörper mit PTFE/Kohle-Dichtung

Austritt: Innengewinde Rc 3/8 nach ISO 7/1, "¦öl- und fettfrei für Sauerstoff¦"

Typ 06012: Entwässerungsbohrung in der Verschlussschraube

Typ 06016: Entwässerungsbohrung in der Federhaube

Artikel-Nr. 06012.X.0000

Artikel-Nr. 06016.X.0000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06012.X.2000

Artikel-Nr. 06016.X.2000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06012.X.5000

Artikel-Nr. 06016.X.5000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
BV (Class Rules)
RINA (Class Rules)
TÜV Verband (Approval mark number)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Lloyd's Register (Class Rules)
ABS (Class Rules)
25-0381115-PDA
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06012,06016
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06012_06016
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

SA 351 CF8M

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

1.4301

SA 479 Grade 304

4

Führungsscheibe

1.4301

SA 479 Grade 304

5

Spindel

1.4301

SA 479 Grade 304

6

Feder

1.4571

SA 313 Grade 316Ti

7

Haube

1.4301

SA 479 Grade 304

8

Federspanner

1.4305

SA 314 Grade 303

9

Gewindering

1.4305

SA 314 Grade 303

10

Verschlussschraube

1.4301

SA 479 Grade 304

11

Anlüftknopf

1.4305

SA 479 Grade 303

12

Verschlussscheibe

1.4305

SA 479 Grade 303

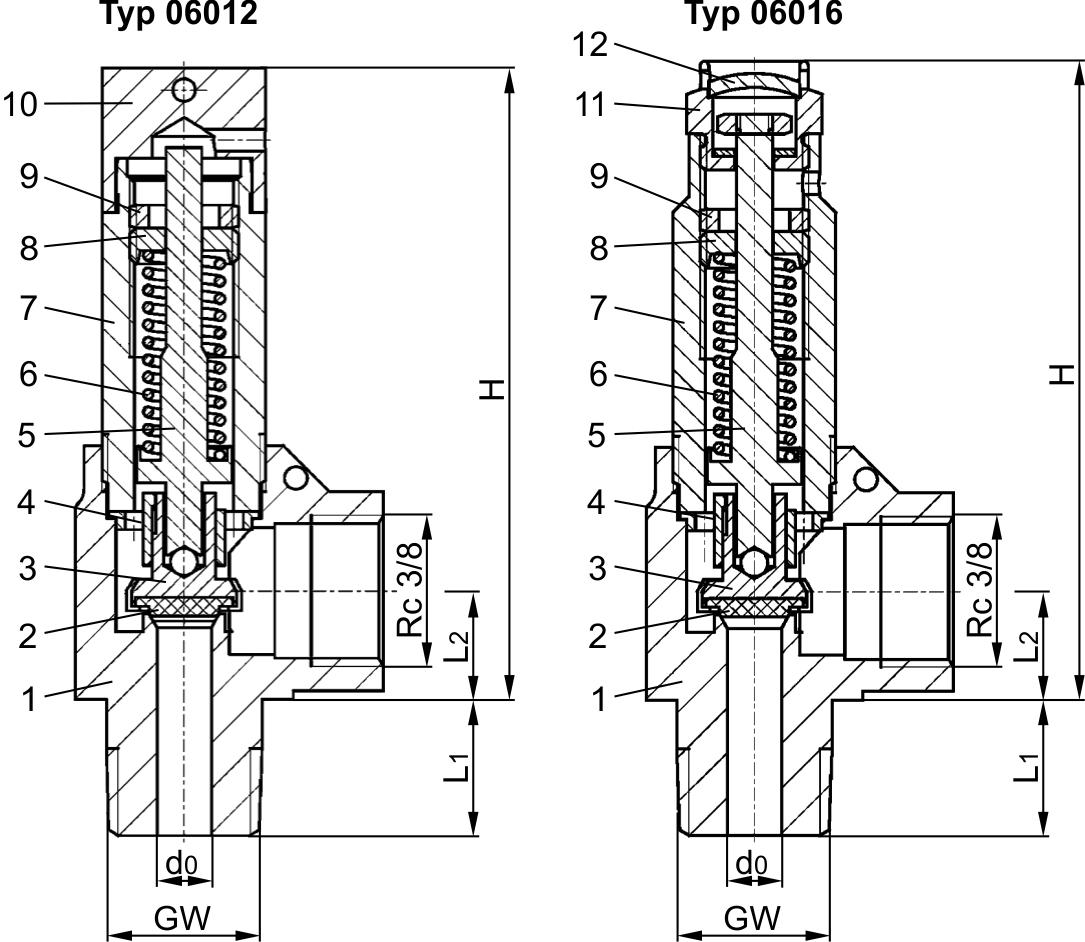

Ausführungen

Technische Daten

Typ 06012

Typ 06016

Nenngröße

GW

1/4

3/8

1/2

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

72

72

72

Länge

L1

13

15

17

13

15

17

Länge

L2

13

13

13

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

0,18

0,195

0,21

Ausflussziffer ab 3,0 bar

αw

0,42

0,42

0,42

0,42

0,42

0,42
