Typ 06383

Datenblatt ID: CR_06383
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG und H2.

Zulässige Betriebstemperatur: -255°C (18K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

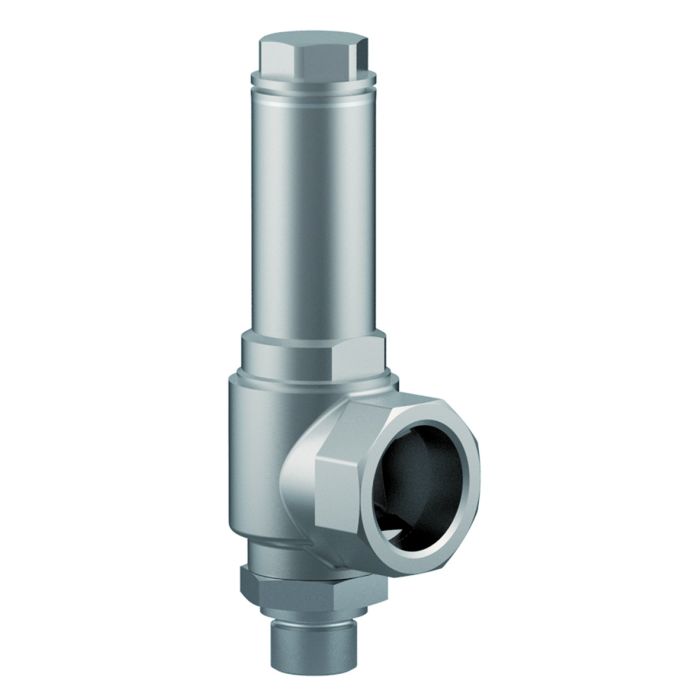

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d0=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d0=23mm mit PCTFE-Dichtung, geschlossene Federhaube

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06383.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06383.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Artikel-Nr. 06383.X.X070

Wasserstoffausführung mit Eintrittskörper aus 1.4404/316L

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Gost Ukraine (Gost Ukraine)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
TÜV Verband (Approval mark number)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Lloyd's Register (Class Rules)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06383
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer CR_06383

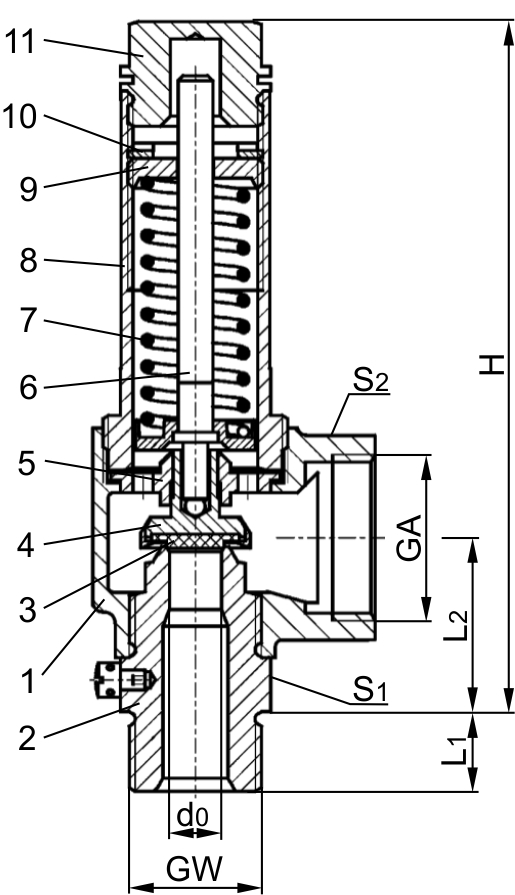

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4308

A 351 CF8

2

Eintrittskörper

1.4301/1.4404

A 479 Grade 304/316L

3

Dichtung

PTFE / Elektrocarbon (25%)

PCTFE (d023)

4

Teller

1.4301

A 479 Grade 304

5

Führungsscheibe

1.4301

A 479 Grade 304

6

Spindel

1.4301

A 479 Grade 304

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF8

9

Federspanner

1.4301

A 479 Grade 304

10

Gewindering

1.4301

A 479 Grade 304

11

Verschlussschraube

1.4301

A 479 Grade 304
Ausführungen

Typ 06383

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

15,0

23,0

23,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1510

2312

2314

2320

Ansprechdruck

bar

3,3-50,0

3,3-50,0

2,9-50,0

2,9-50,0

2,9-50,0

2,0-50,0

2,0-50,0

2,0-50,0

Austritt

GA

1

1

1

1

1-1/4

2

2

2

Höhe

H

140

140

140

140

157

218

218

216

Länge

L1

14

16

14

16

18

20

20

25

Länge

L2

36

36

36

36

42

56

56

54

Schlüsselweite

S1

30

30

30

30

41

55

55

65

Schlüsselweite

S2

41

41

41

41

50

70

70

70

Gewicht

ca. kg

0,78

0,80

0,76

0,79

1,27

3,05

3,10

3,30

Ausflussziffer

αw

0,82

0,82

0,58

0,58

0,5

0,62

0,62

0,62

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517

2,769

7,55

7,55

7,55
