Typ 06388

Datenblatt ID: CR_06388_2
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

Beschreibung

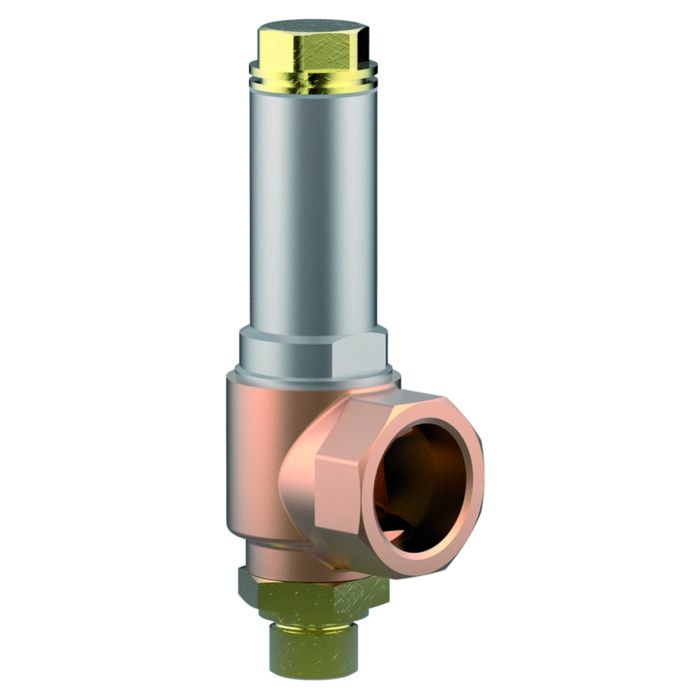

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN50, bauteilgeprüft TÜV-SV.780. D/G

Vollhub-Sicherheitsventil, Sitzdurchmesser d0=23mm Normal-Sicherheitsventil,

Abschlusskörper mit PTFE/Kohle-Dichtung, Sitzdurchmesser d0=23mm mit PCTFE-Dichtung, geschlossene Federhaube

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06388.X.0040

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06388.X.2040

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06388.X.5040

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06388.X.6040

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt · mit montiertem Rohrbogen am Austritt

· mit zusätzlicher Entleerungsbohrung im Austrittskörper (1)

Zertifikate
ASME Code (ASME Code Section VIII)
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
Gost Ukraine (Gost Ukraine)
Canadian Registration Number (CRN)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
TÜV Verband (Approval mark number)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Association of American Railroads (AAR)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06388
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06388_2

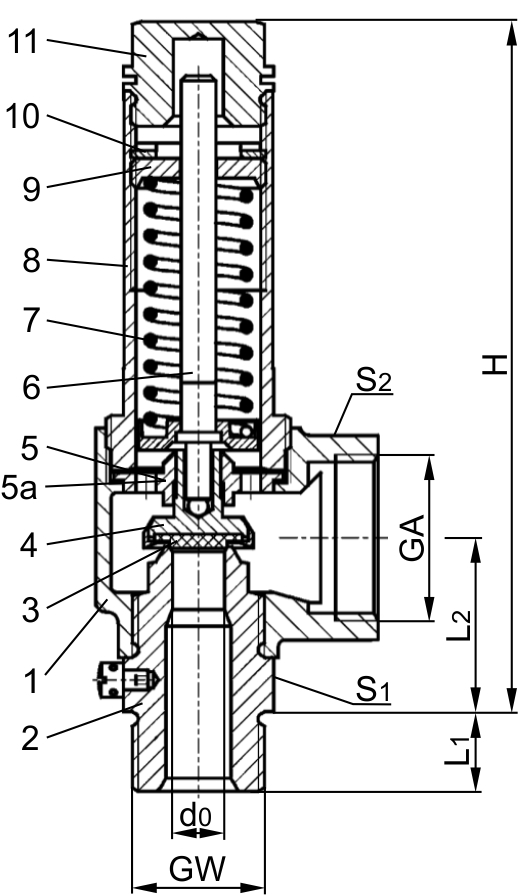

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

CW614N

B 455 UNS C38500

3

Dichtung

PTFE / Elektrocarbon (25%)

PCTFE (d023)

4

Teller

CC493K

SB 505 UNS C93200

5

Führungsscheibe

CC493K

SB 505 UNS C93200

5a

Führungsscheibe

ab GW1

CC453K

SB 103 UNS C52100

6

Spindel

CW453K

SB 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 455 UNS C38500

10

Gewindering

CW614N

B 455 UNS C38500

11

Verschlussschraube

CW614N

B 455 UNS C38500
Ausführungen

Typ 06388

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

15,0

23,0

23,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1510

2312

2314

2320

Ansprechdruck

bar

3,3-50,0

3,3-50,0

2,9-50,0

2,9-50,0

2,9-50,0

2,0-50,0

2,0-50,0

2,0-50,0

Austritt

GA

1

1

1

1

1-1/4

2

2

2

Höhe

H

140

140

140

140

157

218

218

216

Länge

L1

14

16

14

16

18

20

20

25

Länge

L2

36

36

36

36

42

56

56

54

Schlüsselweite

S1

30

30

30

30

41

55

55

65

Schlüsselweite

S2

41

41

41

41

50

70

70

70

Gewicht

ca. kg

0,78

0,80

0,76

0,79

1,27

3,05

3,10

3,30

Ausflussziffer

αw

0,82

0,82

0,58

0,58

0,5

0,62

0,62

0,62

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517

2,769

7,55

7,55

7,55
