Typ 06389

Datenblatt ID: CR_06389_1
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

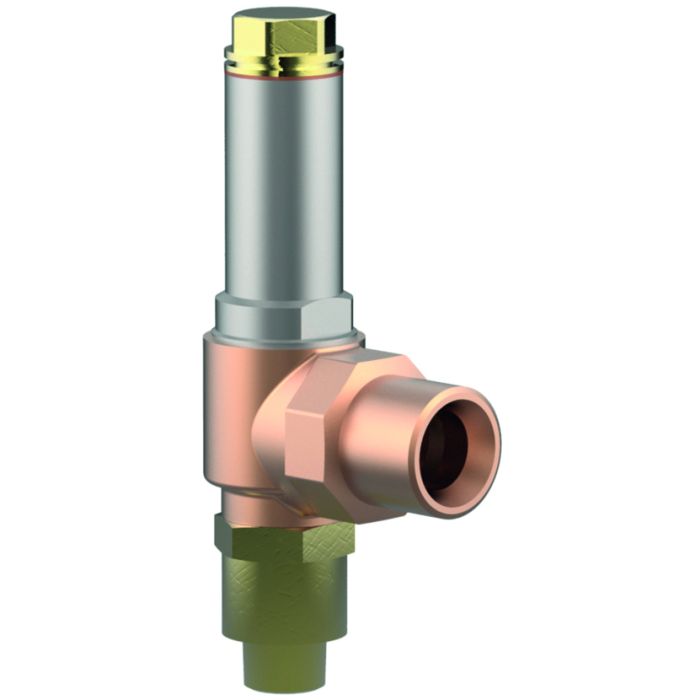

Beschreibung

Tieftemperatur-Eck-Sicherheitsventile aus Bronze, PN40, bauteilgeprüft TÜV-SV.780. D/G

Normal-Sicherheitsventil, Abschlusskörper mit PTFE/Kohle-Dichtung,

Sitzdurchmesser d0=10mm mit PTFE-Dichtung, geschlossene Federhaube

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06389.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06389.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06389.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Außengewinde Typ G nach ISO 228/1

Verfügbare Sonderausführungen - nur auf Anfrage:

· außenliegende Teile vernickelt

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
License of Special Equipment (China) (TS)
TÜV Verband (Approval mark number)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 06389
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06389_1
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

CW614N

B 455 UNS C38500

3

Dichtung

PTFE / Elektrocarbon (25%)

4a

Teller Ansprechdruck

1,8-5,99 bar

Tecasint 1021

4b

Teller Ansprechdruck

6,0-40,0 bar

CC493K

B 505 UNS C93200

5

Führungsscheibe

CW453K

B 103 UNS C52100

6

Spindel

CW453K

B 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 455 UNS C38500

10

Gewindering

CW614N

B 455 UNS C38500

11

Verschlussschraube

CW614N

B 455 UNS C38500

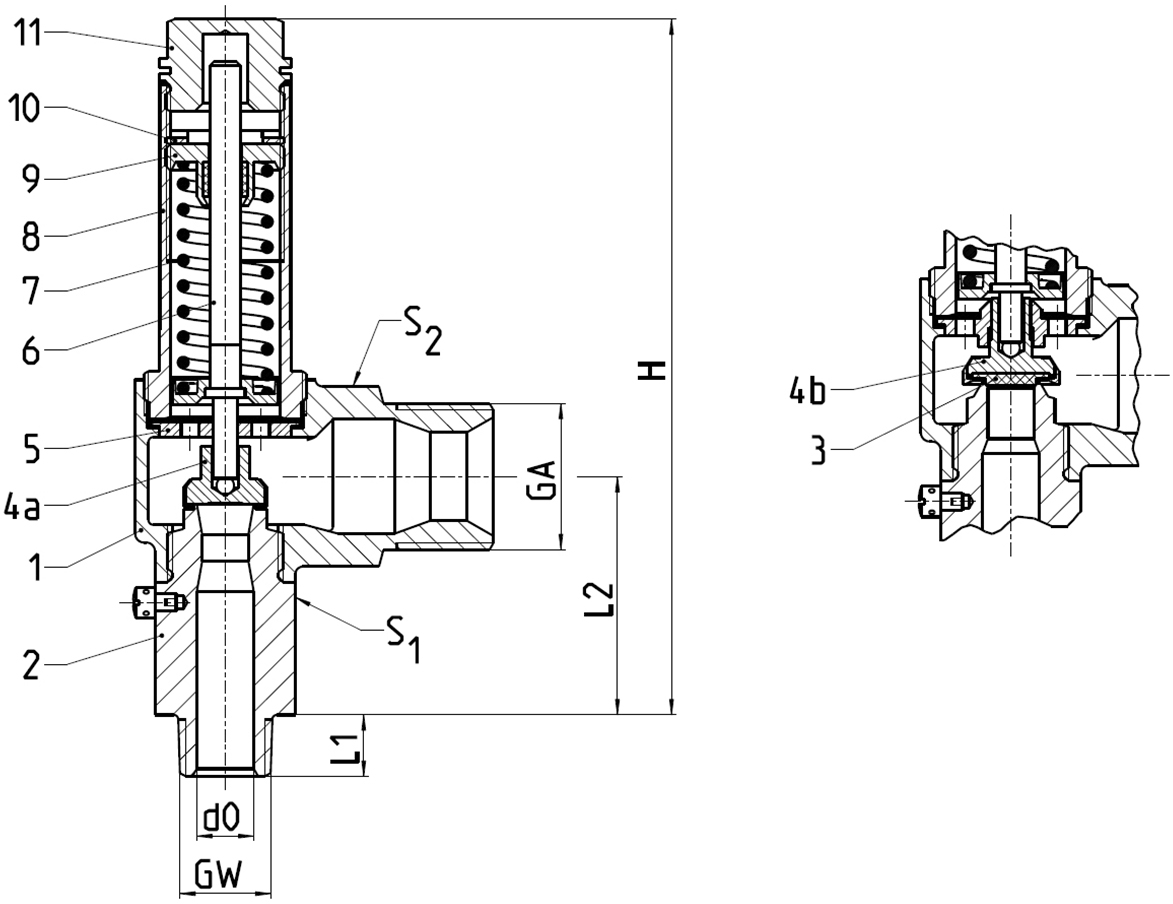

Ausführungen

Typ 06389

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

Größenschlüssel

.X.

0704

0706

1004

1006

Ansprechdruck

bar

1,8-40,0

1,8-40,0

1,8-40,0

1,8-40,0

Austritt

GA

1

1

1

1

Höhe

H

158

158

158

158

Länge

L1

14

16

14

16

Länge

L2

54

54

54

54

Schlüsselweite

S1

32

32

32

32

Schlüsselweite

S2

41

41

41

41

Gewicht

ca. kg

1,00

1,00

1,00

1,00

Ausflussziffer

αw

0,64

0,64

0,54

0,54

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Link zum Produkt
/
?
