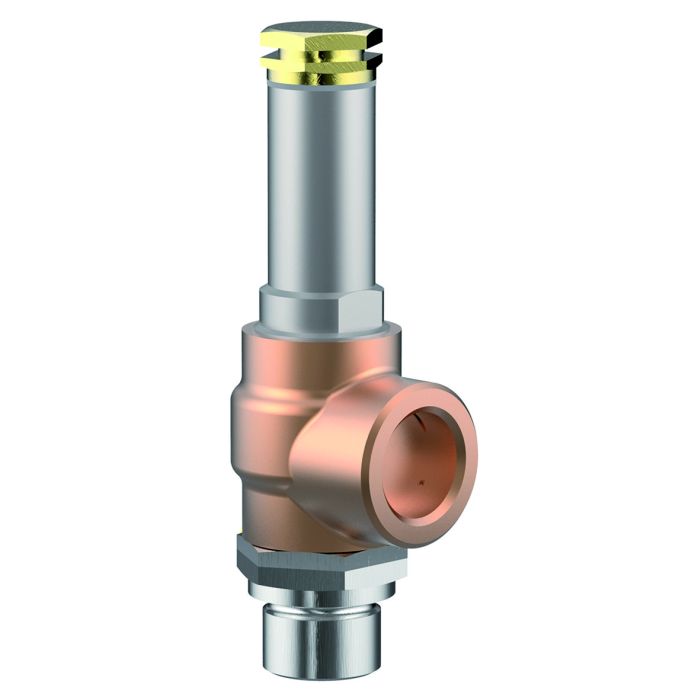

Typ 06474

Datenblatt ID: CR_06474
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
BV (Class Rules)
RINA (Class Rules)
TÜV Verband (Approval mark number)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Weitere Informationen
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
Artikelnummer CR_06474

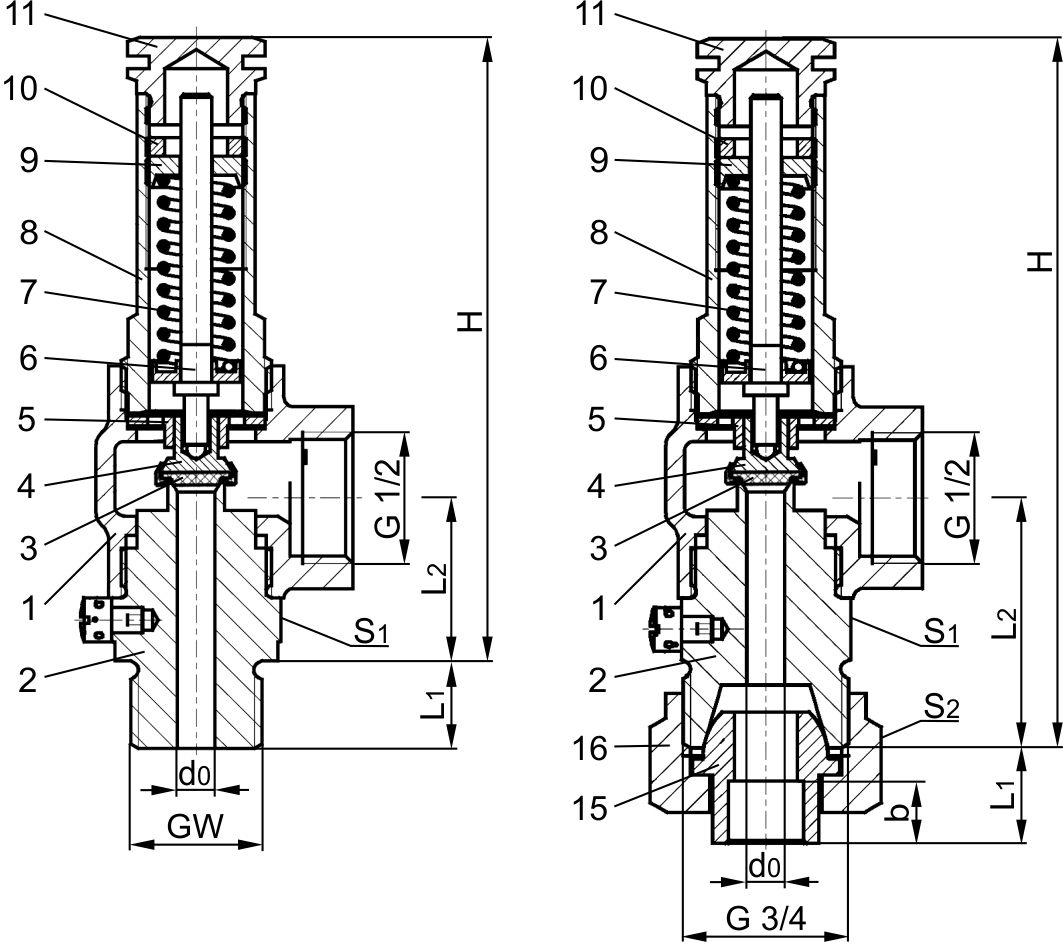

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Teller

CW452K

B 159 UNS C51900

5

Führungsscheibe

CC493K

B 505 UNS C93200

6

Spindel

CW614N

B 283 UNS C38500

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4301

A 276 Grade 304

9

Federspanner

CW614N

B 283 UNS C38500

10

Gewindering

CW614N

B 283 UNS C38500

11

Verschlussschraube

CW614N

B 283 UNS C38500

15

Löt-/Schweißkugelbuchse

1.4301

A 276 Grade 304

16

Überwurfmutter

CW614N

B 283 UNS C38500
Ausführungen

Typ 06474

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

3/4

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0600

Ansprechdruck

bar

0,4-55,0

0,4-55,0

0,4-55,0

0,4-55,0

Höhe

H

100

100

100

114

Länge

L1

12

13

14

15,5

Länge

L2

26

26

26

40

Muffentiefe

b

-

-

-

10

Schlüsselweite

S1

27

27

27

27

Schlüsselweite

S2

-

-

-

32

Gewicht

ca. kg

0,34

0,36

0,38

0,48

Ausflussziffer

αw

0,66

0,66

0,66

0,66
