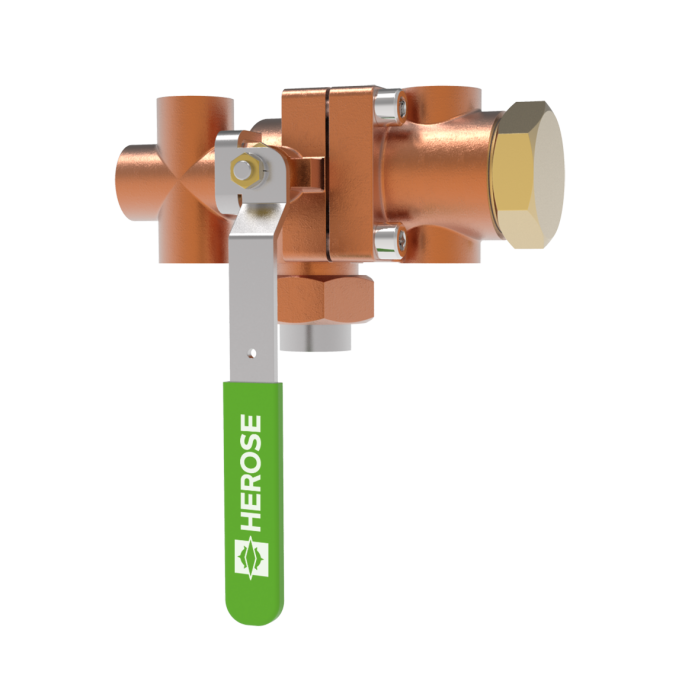

Typ 06510 - Wechselkugelhahn

Datenblatt ID: CR_06510_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Wechsel-Kugelhähne aus Bronze, PN50

zum Aufbau von zwei Sicherheitsventilen,

Berstscheibenanschluss vorgesehen,

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 06510.X.0008

Eintritt: Lötverschraubung für 26,9mm äußeren Rohrdurchmesser

Austritt: Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 06510.X.000*

Eintritt: Schweissstutzen aus Edelstahl, bei Bestellung Rohrmaße angeben

Austritt: Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 06510.X.6026

Eintritt: Schweissstutzen aus Edelstahl für Rohr 33,4mm S10

Austritt: Innengewindeanschluss NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· Zwei extra Prüfanschlüsse 1/4'' seitlich

· Eintritt: Lötverschraubung oder Schweissstutzen für andere Rohrdurchmesser

· Austritt GA1 mit installierter Spannmuffe zum einfachen Ausrichten der Sicherheitsventile

· Kombination unterschiedlicher Austrittsgewinde GA1 - GA2

· Hebelsicherung (Artikel-Nr. 55394.0162.0765)

Zertifikate
Canadian Registration Number (CRN)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 06510
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06510_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse I

CC491K

B 62 UNS C83600

2

Gehäuse II

CC491K

B 62 UNS C83600

3

Kugel

1.4571

A 276 Grade 316Ti

4

Dichtschalen

PCTFE

5

Buchse

CW614N

B 283 UNS C38500

6

Tellerfedern

1.4571

A 313 Grade 316Ti

7

Federspanner

CW614N

B 283 UNS C38500

8

Gewindering

CW614N

B 283 UNS C38500

9

Verschlussschraube

CW614N

B 283 UNS C38500

10

Spindel

1.4301

A 276 Grade 304

11

Stopfbuchspackung

Graphit / PTFE

12

Handhebel

1.4404

A479 Grade 316L

13

Lötkugelbuchse

CC493K

B 505 UNS C93200

13a

Schweissstutzen

1.4301

A 276 Grade 304

14

Überwurfmutter

CC493K

B 505 UNS C93200

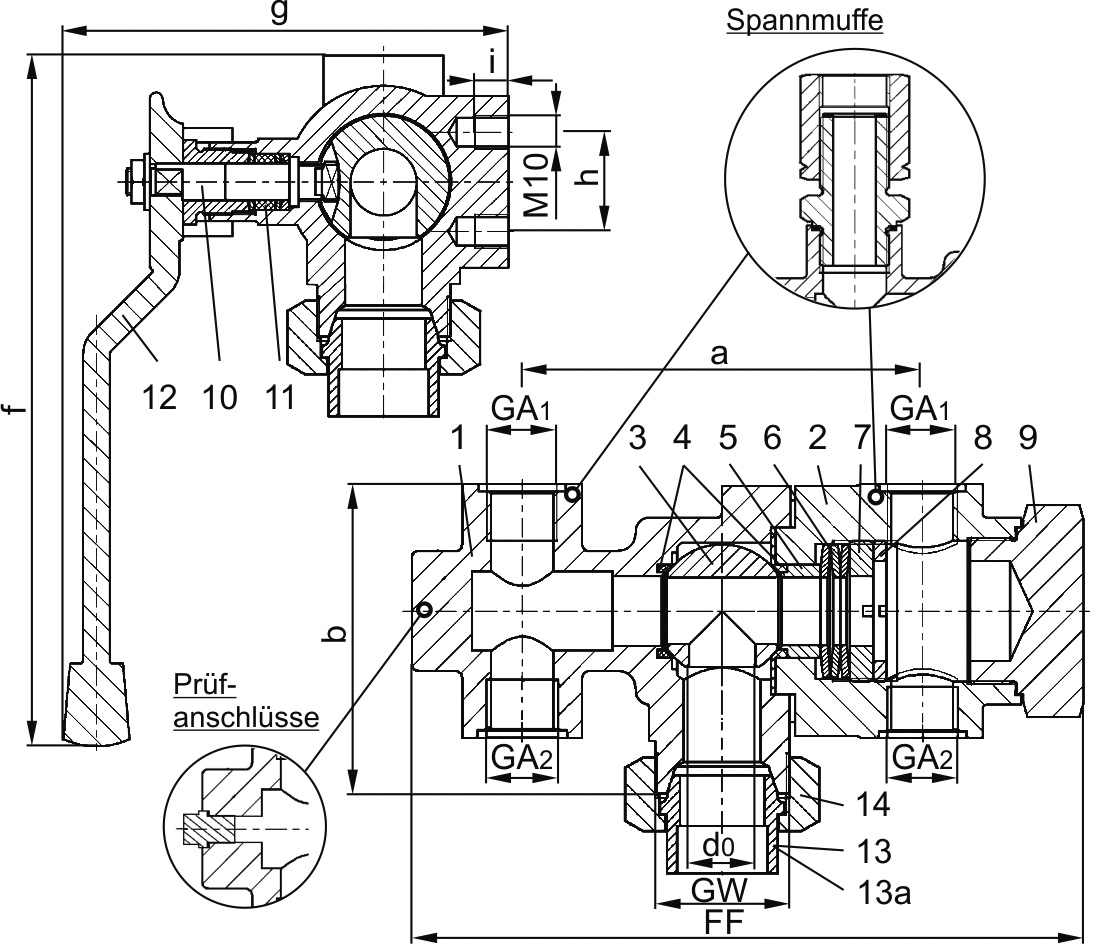

Ausführungen

Typ 06510 - Standardausführung

Technische Daten

Nenngröße

DN

20

20

Größenschlüssel

.X.

2040

2060

engster Querschnitt

d0

20

20

Eintritt

GW

M40x2

M40x2

Austritt

GA1

1/2

3/4

Austritt

GA2

1/2

1/2

Baulänge

FF

201

201

Länge

a

120

120

Höhe

b

92

92

Länge

f

208

208

Länge

g

134

134

Länge

h

30

30

Gewindetiefe

i

10

10

Schlüsselweite

S1

50

50

Gewicht

ca. kg

5,1

5,0

Kvs - Wert, eine Seite offen

m³/h

7,7

7,7

Cv - Wert, eine Seite offen

gal /min

9,2

9,2
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Eintritt Anschlussart Austritt Anschlussdimension Eintritt Anschlussdimension Austritt Nennweite Link zum Produkt
/
?
