Typ 08411 - Schmutzfänger

Datenblatt ID: CR_08411_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

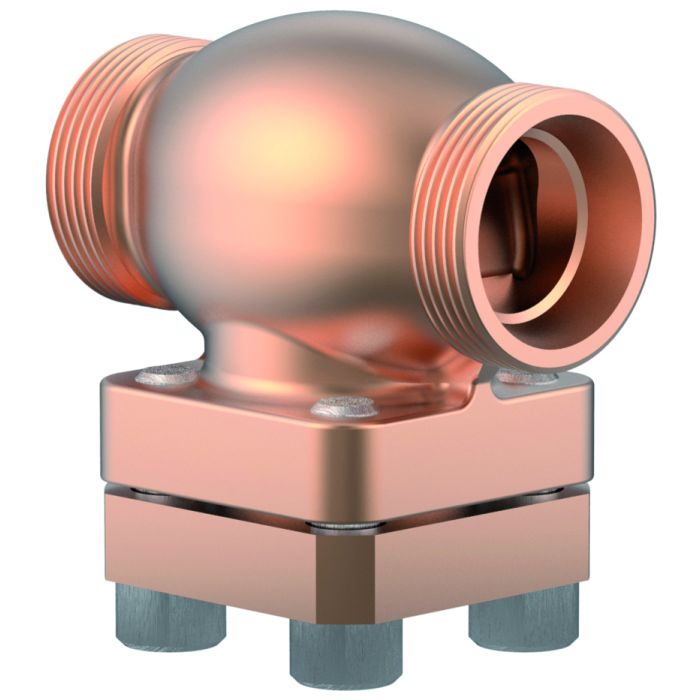

Tieftemperatur-Schmutzfänger, PN50

Gehäuse und aufgeflanschter Deckel aus Bronze

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08411.X.0001

beiderseits Außengewinde für Verschraubungsanschluss

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

Zertifikate
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Type (Baureihe) 08411
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08411_1

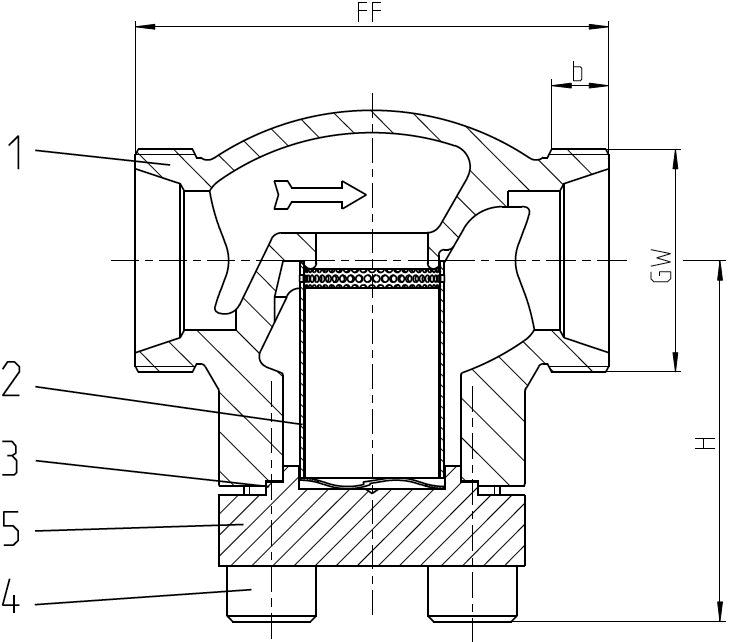

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

CC493K

B 505 UNS C93200
Ausführungen

Typ 08411 - Standardausführung

Technische Daten

Nenngröße

DN

10

20

32

40

50

Größenschlüssel

.X.

0100

0200

0320

0400

0500

Baulänge

FF

60

85

115

140

160

Höhe

H

62

65

76

89

89

Verschraubungsgewinde

GW

M26x1,5

M40x2,0

M55x2,0

M65x2,0

M78x2,0

Gewindelänge

b

10

11

14

17

20

Gewicht

ca. kg

0,6

0,9

1,8

3,1

4,7

Kvs - Wert

m³/h

1,5

6,5

14,0

21,0

28,0

Cv - Wert

gal/min

1,7

7,5

16,2

24,3

32,4
