Typ 08411 - Schmutzfänger

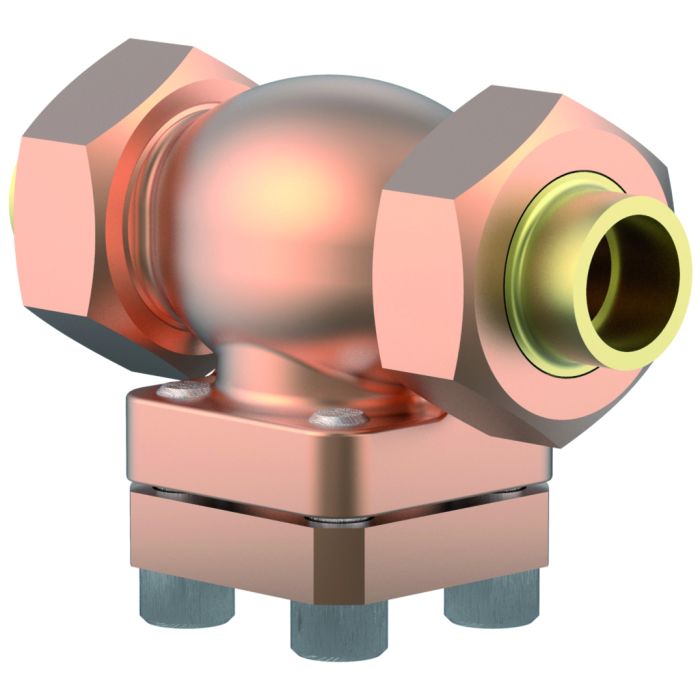

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
type-examination for LNG (DIN EN 12567)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_08411_2 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Sieb |
1.4301 |
A 240 Grade 304 |
3 |
Oberteildichtung |
PTFE |
|
4 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
5 |
Deckel |
CC493K |
B 505 UNS C93200 |
6 |
Lötkugelbuchse |
CC493K |
B 505 UNS C93200 |
7 |
Überwurfmutter |
CC493K |
B 505 UNS C93200 |

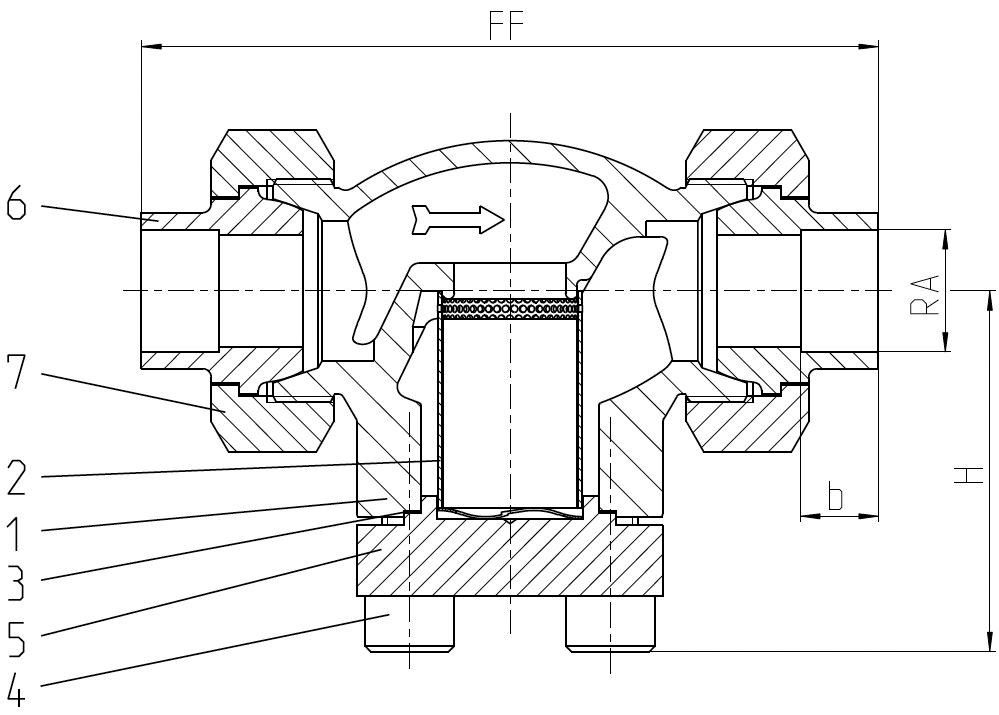

Typ 08411 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1015 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
98 |
98 |
132 |
132 |
171 |
171 |
230 |
230 |
Höhe |
H |
62 |
62 |
62 |
65 |
69 |
76 |
89 |
89 |
äußerer Rohr-Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Muffentiefe |
b |
11 |
11 |
14 |
14 |
17 |
17 |
17 |
17 |
Gewicht |
ca. kg |
0,6 |
0,6 |
0,8 |
0,9 |
1,2 |
1,8 |
3,1 |
4,7 |
Kvs - Wert |
m³/h |
1,5 |
1,5 |
3,4 |
6,5 |
9,5 |
14,0 |
21,0 |
28,0 |
Cv - Wert |
gal/min |
1,7 |
1,7 |
3,9 |
7,5 |
11,0 |
16,2 |
24,3 |
32,4 |
