Typ 09340 - Absperrschieber

Datenblatt ID: CR_09340
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

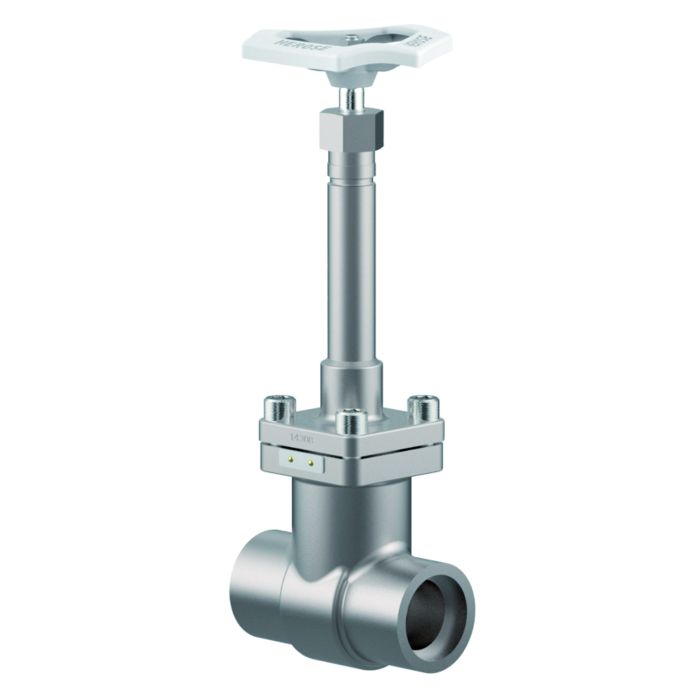

Tieftemperatur-Absperrschieber, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

einseitig dichtend (in Flussrichtung)

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Betriebsdruck: 5 - 50 bar, Leckrate A nach DIN EN 12266

Betriebsdruck: 0,7 - 4,9 bar, Leckrate B nach DIN EN 12266

Artikel-Nr. 09340.X.001* (angegebene Bauhöhe H für DN25, DN40 und DN100)

Artikel-Nr. 09340.X.002* (angegebene Bauhöhe H für DN50, DN65 und DN80)

* Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 09340.X.0014 (angegebene Bauhöhe H für DN25, DN40 und DN100)

Artikel-Nr. 09340.X.0024 (angegebene Bauhöhe H für DN50, DN65 und DN80)

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Weitere Rohrwandstärken

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Canadian Registration Number (CRN)
DNV (Class Rules)
RINA (Class Rules)
ABS (Class Rules)
25-0381115-PDA
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 09340
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_09340

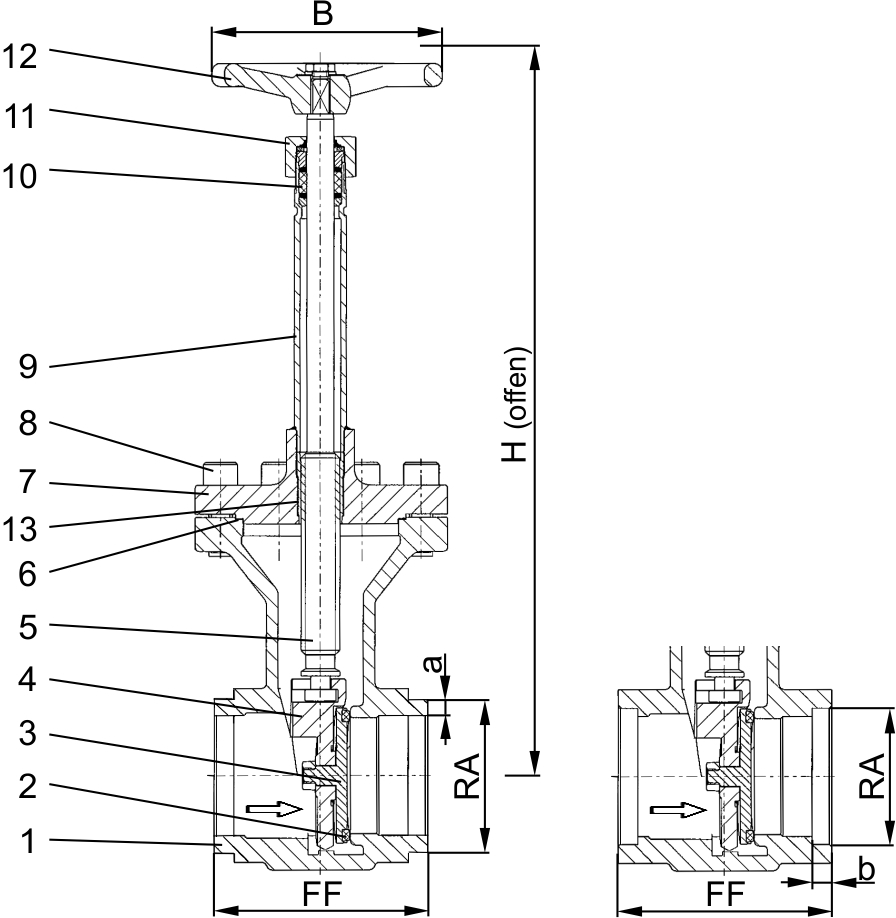

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Keil

1.4308

A 351 CF8

5

Spindel

1.4301

A 276 Grade 304

6

Oberteildichtung

PTFE

7

Oberteilflansch

1.4308

A 351 CF8

8

Oberteilschrauben

1.4301/A2

A 194 B8

9

Verlängerungsrohr

1.4541

A 213 TP 321

10

Stopfbuchspackung

Graphit / PTFE / MICA

11

Stopfbuchsmutter

1.4305

A 276 Grade 303

12

Handrad

Aluminium Legierung

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 09340 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

50

65

80

100

Größenschlüssel

.X.

2533

4048

5060

657x

8088

0114

Baulänge

FF

133

133

110

110

110

130

Höhe

H

330

360

410

440

450

570

äußerer Rohr-Ø ISO 1127

RA

33,7

48,3

60,3

76,1

88,9

114,3

Wandstärke Rohr ISO 1127

a

2,0

2,0

2,0

2,9

3,2

3,2

äußerer Rohr-Ø ASTM A312

RA

33,40

48,26

60,33

73,03

88,90

114,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

8

13

16

16

16

20

Handrad-Ø

B

125

125

150

150

150

200

Gewicht

ca. kg

3,3

4,8

7,5

8,6

11,4

21,8

Kvs - Wert

m³/h

43

93

125

227

310

792

Cv - Wert

gal/min

51

111

149

264

361

924
