Typ 09343 - Absperrschieber mit Antrieb

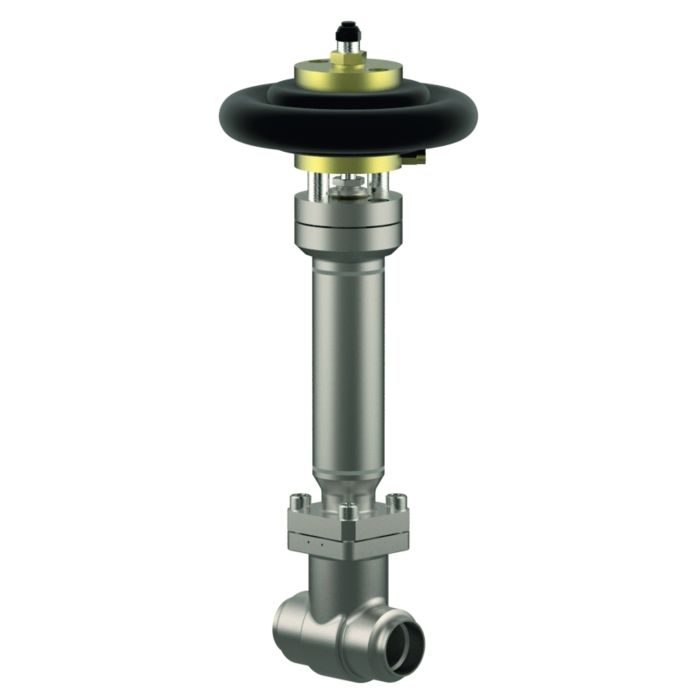

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Umgebungstemperatur Antrieb: -50°C (223K) bis +70°C (343K)
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ABS (Class Rules)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_09343 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Keil |
1.4308 |
A 351 CF8 |
5 |
Spindel |
1.4301 |
A 276 Grade 304 |
6 |
Oberteildichtung |
PTFE |
|
7 |
Oberteilflansch |
1.4301 |
A 276 Grade 304 |
8 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
9 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
10 |
Feder |
1.4571 |
A 313 Grade 316Ti |
11 |
Flansch |
1.4301 |
A 276 Grade 304 |
12 |
Oberteil |
1.4301 |
A 276 Grade 304 |
13 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
14 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
15 |
Jochstangen |
1.4301 |
A 276 Grade 304 |
16 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
17 |
Antrieb |
Kautschuk |

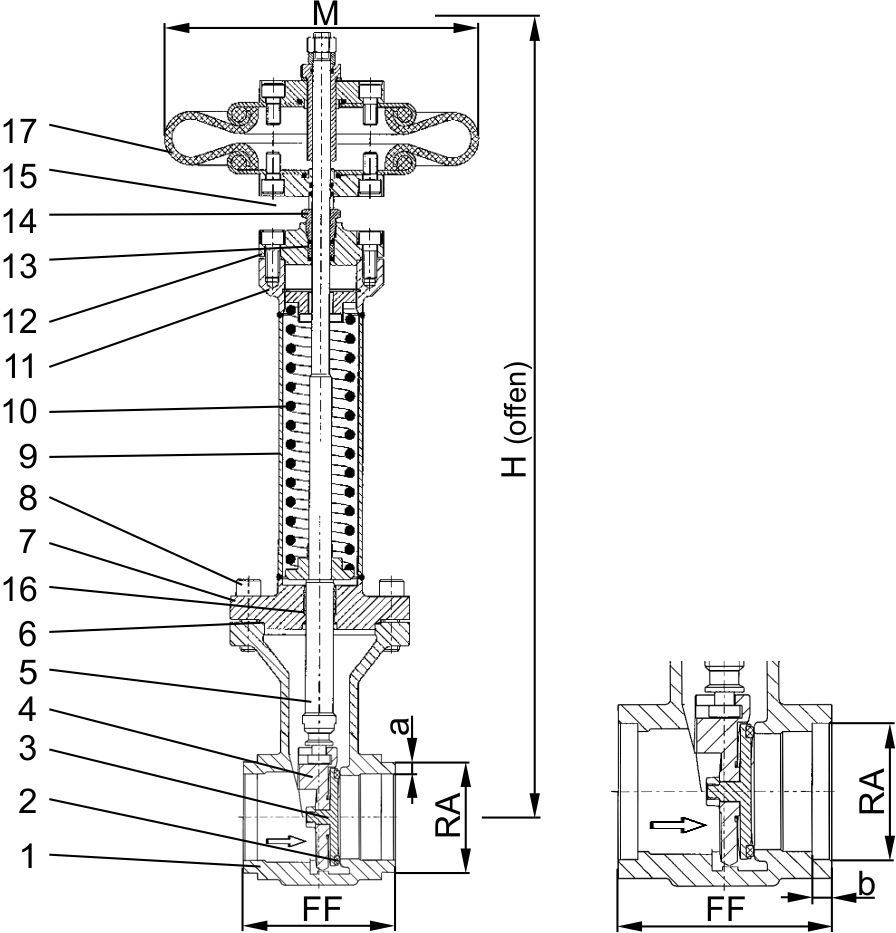

Typ 09343 - Standardausführung |
Technische Daten |
||||||
|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
25 |
40 |
50 |
65 |
80 |
100 |
Größenschlüssel |
.X. |
2533 |
4048 |
5060 |
657x |
8088 |
0114 |
Baulänge |
FF |
133 |
133 |
110 |
110 |
110 |
130 |
Höhe |
H |
500 |
560 |
590 |
630 |
650 |
880 |
äußerer Rohr-Ø ISO 1127 |
RA |
33,7 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
Wandstärke Rohr ISO 1127 |
a |
2,9 |
2,0 |
2,0 |
2,9 |
3,2 |
3,2 |
äußerer Rohr-Ø ASTM A312 |
RA |
33,4 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
|||||
Muffentiefe |
b |
8 |
13 |
16 |
16 |
16 |
20 |
Antrieb-Ø |
M |
229 |
229 |
229 |
229 |
229 |
229 |
Gewicht |
ca. kg |
9,9 |
11,1 |
13,5 |
14,9 |
17,5 |
30,2 |
*Kvs - Wert |
m³/h |
43 |
93 |
125 |
227 |
310 |
792 |
*Cv - Wert |
gal/min |
51 |
111 |
149 |
264 |
361 |
924 |
