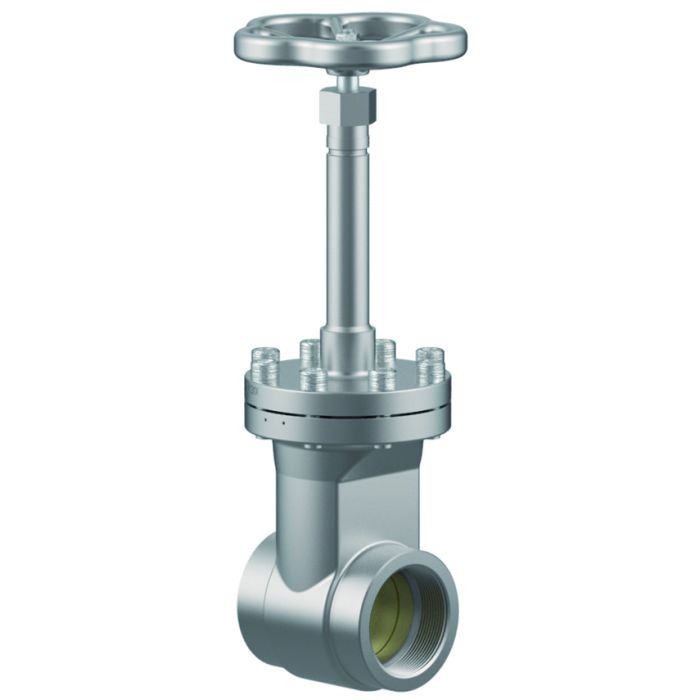

Typ 09345 - Absperrschieber

Datenblatt ID: CR_09345
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Absperrschieber, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

einseitig dichtend (in Flussrichtung)

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Betriebsdruck: 5 - 50 bar, Leckrate A nach DIN EN 12266

Betriebsdruck: 0,7 - 4,9 bar, Leckrate B nach DIN EN 12266

Artikel-Nr. 09345.X.0011*

Innengewindeanschluss (G) nach ISO 228/1

Artikel-Nr. 09345.X.0015

Innengewindeanschluss (R) nach ISO 7-Rc

Artikel-Nr. 09345.X.0016

Innengewindeanschluss (NPT) nach ANSI 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· andere Anschlussarten in Vorbereitung

Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 09345
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_09345

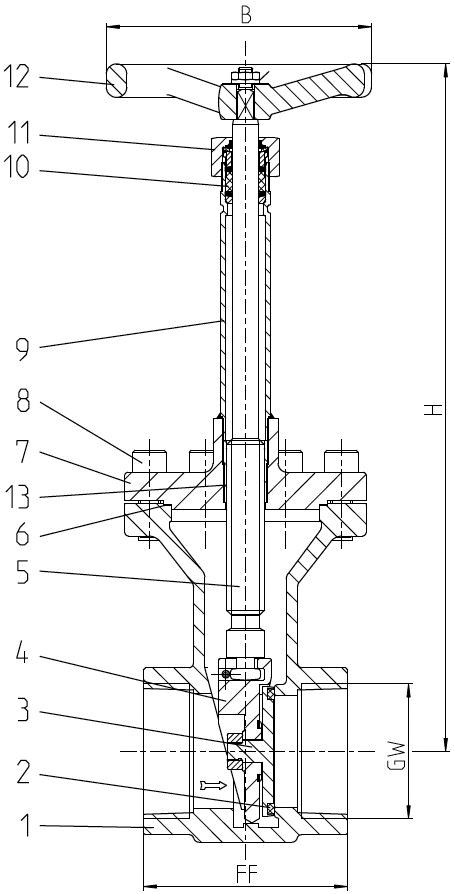

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Keil

1.4308

A 351 CF8

5

Spindel

1.4301

A 276 Grade 304

6

Oberteildichtung

PTFE

7

Oberteilflansch

1.4308

A 351 CF8

8

Oberteilschrauben

1.4301/A2

A 194 B8

9

Verlängerungsrohr

1.4541

A 213 TP 321

10

Stopfbuchspackung

Graphit / PTFE / MICA

11

Stopfbuchsmutter

1.4305

A 276 Grade 303

12

Handrad

Aluminium Legierung

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 09345 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

50

65

Gewindegröße

GW

1

1-1/2

2

2-1/2

Größenschlüssel

.X.

1000

1400

2000

2400

Baulänge

FF

133

133

110

110

Höhe

H

330

360

410

440

Handrad-Ø

B

125

125

150

150

Gewicht

ca. kg

3,3

4,8

7,5

8,6

Kvs - Wert

m³/h

43

93

125

227

Cv - Wert

gal/min

51

111

149

264
