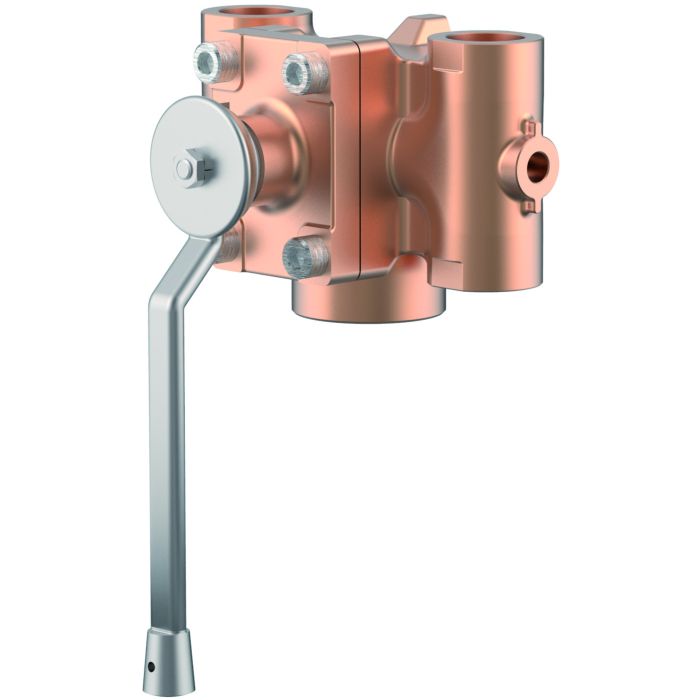

Typ 7111 - Wechselkükenhahn
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 7111 - Wechselkükenhahn
Datenblatt ID: CR_7111
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Für O2-Anwendungen: Bis 60°C (333K): Maximaler Sauerstoffdruck bis 40 bar
Ab 60°C (333K): Maximaler Sauerstoffdruck bis 25 bar
Zertifikate
Canadian Registration Number (CRN)
0C20592.5ADD1 - Ontario
0C20592.5NADD1- Nunavut
0C20592.5TADD1- Northwest Territories
0C20592.5YADD1- Yukon
0C20592.50ADD1- Newfoundland Labrador
0C20592.51ADD1 - British Columbia
0C20592.52ADD1 - Alberta
0C20592.53ADD1 - Saskatchewan
0C20592.54ADD1 - Manitoba
0C20592.56ADD1 - Quebec
0C20592.57ADD1- New Brunswick
0C20592.58ADD1- Nova Scotia
0C20592.59ADD1- Prince Edward Island
0C20592.5ADD2 - Ontario
0C20592.5NADD2 - Nunavut
0C20592.5TADD2 - Northwest Territories
0C20592.5YADD2 - Yukon
0C20592.50ADD2 - Newfoundland Labrador
0C20592.51ADD2 - British Columbia
0C20592.52ADD2 - Alberta
0C20592.53ADD2 - Saskatchewan
0C20592.54ADD2 - Manitoba
0C20592.56ADD2 - Quebec
0C20592.57ADD2 - New Brunswick
0C20592.58ADD2 - Nova Scotia
0C20592.59ADD2 - Prince Edward Island
0C20592.5 - Ontario
0C20529.5N - Nunavut
0C20592.5T - Northwest Territories
0C20592.5Y - Yukon
0C20592.50 - Newfoundland and Labrador
0C20592.51 - British Columbia
0C20592.54 - Manitoba
0C20592.57 - New Brunswick
0C20592.58 - Nova Scotia
0C20592.59 - Prince Edward Island
CSA-0C20592.56 - Quebec and Saskatchewan
License of Special Equipment (China) (TS)
TSX71000120220018
TS2700G39-2029
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Datenblätter
CR_7111_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_7111-1
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
pcs
(AUF LAGER)
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
| Anwendung |
LNG, Luftgase |
| Anwendungsbereich |
Transport, Lagerung, Betankung |
| Artikelnummer |
CR_7111 |

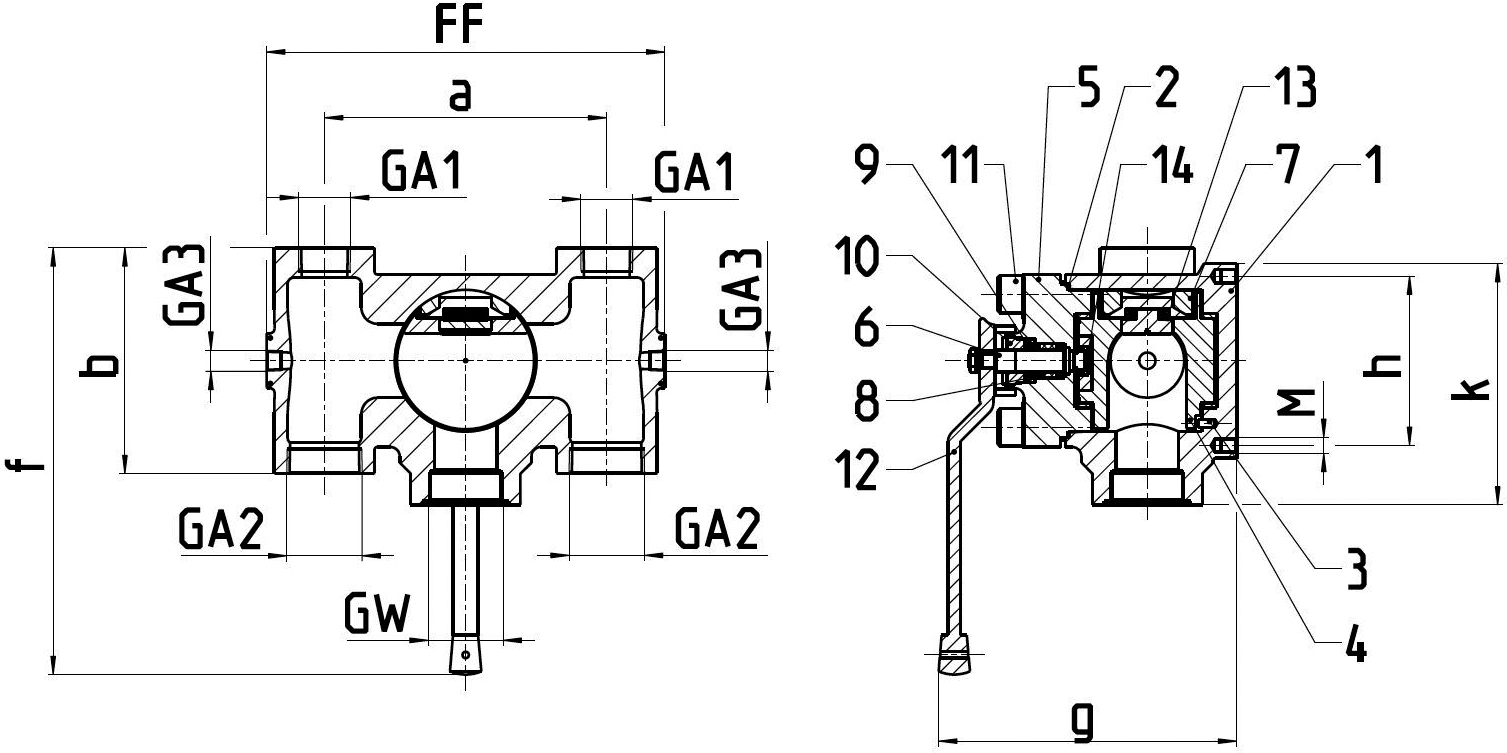

Werkstoffe
Werkstoffe |
|
DIN EN |
ASTM |
1 |
Gehäuse |
CC491K |
C83600 |
2 |
Dichtung |
PTFE |
|
3 |
Stift |
1.4301 |
304 |
4 |
Küken |
CW614N |
C38500 |
5 |
Oberteil |
CC491K |
C83600 |
6 |
Spindel |
1.4301 |
304 |
7 |
Dichtung |
PTFE |
|
8 |
Stopfbuchspackung |
Graphit / PTFE |
|
9 |
Tellerfedern |
1.4310 |
301 |
10 |
STB Schraube |
CW614N |
C38500 |
11 |
Schraube |
1.4301 |
304 |
12 |
Handhebel |
1.4308 |
CF8 |
13 |
Tellerfedern |
1.4568 |
631 |
14 |
Feder |
Cu |
C11000 |
Ausführungen
Typ 7111 - Standardausführung |
Technische Daten |
|
|
|
|
|
|
Nenngröße |
DN |
32 |
32 |
32 |
32 |
32 |
32 |
Größenschlüssel |
.X. |
FN14000.
D3001 |
FN12000.
D3002 |
FN10000.
D3003 |
FG14000.
D3005 |
FG12000.
D3006 |
FG10000.
D3007 |
Eintritt |
GW |
1-1/2 NPT |
1-1/4 NPT |
1 NPT |
1-1/2 G |
1-1/4 G |
1 G |
Austritt |
GA1 |
1 |
3/4 |
1/2 |
1 |
3/4 |
1/2 |
Austritt |
GA2 |
1 |
3/4 |
1/2 |
1 |
3/4 |
1/2 |
Prüfanschluss |
GA3 |
1/4 |
1/4 |
1/4 |
1/4 |
1/4 |
1/4 |
Baulänge |
FF |
180 |
180 |
180 |
180 |
180 |
180 |
Länge |
a |
125 |
125 |
125 |
125 |
125 |
125 |
Höhe |
b |
94 |
94 |
94 |
94 |
94 |
94 |
Länge |
f |
247 |
247 |
247 |
247 |
247 |
247 |
Länge |
g |
154 |
154 |
154 |
154 |
154 |
154 |
Länge |
h |
82 |
82 |
82 |
82 |
82 |
82 |
Länge |
k |
113 |
113 |
113 |
113 |
113 |
113 |
Gewicht |
ca. kg |
5,6 |
5,6 |
5,6 |
5,6 |
5,6 |
5,6 |
Kvs - Wert, eine Seite offen |
m³/h |
22,8 |
16,0 |
10,0 |
22,8 |
16,0 |
10,0 |
Cv - Wert, eine Seite offen |
gal /min |
26,5 |
18,6 |
11,6 |
26,5 |
18,6 |
11,6 |
Kvs - Wert, beide Seiten offen |
m³/h |
43,7 |
33,0 |
20,0 |
43,7 |
33,0 |
20,0 |
Cv - Wert, beide Seiten offen |
gal /min |
50,8 |
38,4 |
23,3 |
50,8 |
38,4 |
23,3 |
