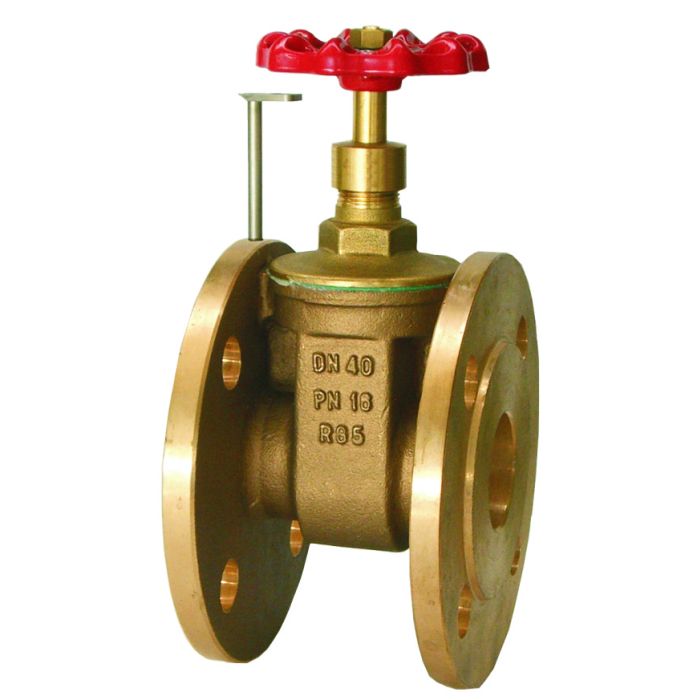

Type 09420

Datasheet ID: IN_09420_1
Field of application

Applications:

Suitable for non-toxic, non-inflammable fluids, gases and vapours.

The laws, regulations and standards are to observe for the range of application.

Working temperatures: -25°C / -13°F (248K) up to +120°C / +248°F (393K) and maximal 6.0 bar

Certificates
Gost Ukraine (Gost Ukraine)
Data sheets
More Information
Solution LNG, Air Gases
Solution Area Transport, Storage, Refueling
SKU IN_09420_1
Materials
Werkstoffe DIN EN ASTM
1 Eigenschaft 1 Wert 11 Wert 12
2 Eigenschaft 2 Wert 21 Wert 22
3 Eigenschaft 3 Wert 31 Wert 32
4 Eigenschaft 4 Wert 41 Wert 42
5 Eigenschaft 5 Wert 51 Wert 52
6 Eigenschaft 6 Wert 61 Wert 62
7 Eigenschaft 7 Wert 71 Wert 72
8 Eigenschaft 8 Wert 81 Wert 82
9 Eigenschaft 9 Wert 91 Wert 92
10 Eigenschaft 10 Wert 101 Wert 102
11 Eigenschaft 11 Wert 111 Wert 112
12 Eigenschaft 12 Wert 121 Wert 122

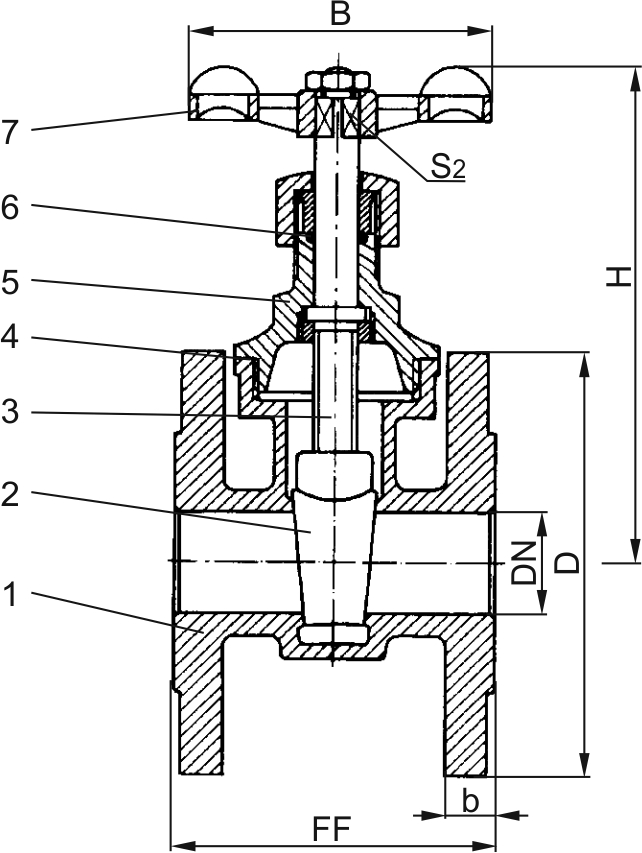

Materials

DIN EN

ASTM

1

Body

CC491K

B 62 UNS C83600

2

Wedge

CC491K

B 62 UNS C83600

3

Stem

CW614N

B 249 UNS C38500

4

Bonnet gasket

Klingersil C-4400

5

Headpiece

CW614N

B 249 UNS C38500

6

O-Rings

FPM (Viton)

7

Handwheel

Aluminium - diecasting

Versions
Typ XXXXX Technische Daten
Nenngröße GW 1/2
Nenngröße GW 1/2

Type 09420

Technical data

Nominal size

DN

25

32

40

50

65

80

100

Dimension code

.X.

0250

0320

0400

0500

0650

0800

1000

Face-to-face dimension

FF

80

90

100

110

130

150

165

Height

H

120

130

150

180

225

250

300

Flange diameter

D

115

140

150

165

185

200

220

Width of flange

b

12

14

14

16

16

18

20

Handwheel-Ø

B

70

80

80

110

150

150

150

Wrench size across flats

S2

8

9

9

11

12

14

14

Weight

ca. kg

2.6

3.6

4.4

6.5

9.2

12.1

15.8
?
