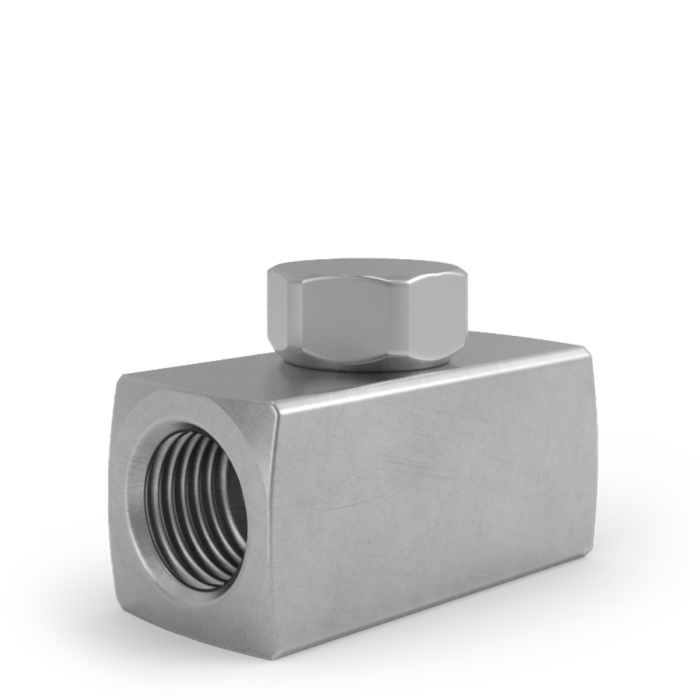

5000 / 5005 - Kugel-Rückschlagventil

Vorgesehen zur Begrenzung von Rückströmung in Gas- und Flüssigkeitssystemen.

Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung und Medienverträglichkeit. Für Sauerstoff und oxidierende Gase > 21 % muss die Ausführung mit Sauerstoffreinigung spezifiziert werden.

Maximaler Betriebsdruck: 206 bar bei Messing, 340 bar bei Edelstahl. Standard-Öffnungsdruck: 0.17 bar; kundenspezifische Öffnungsdrücke verfügbar.

Zulässige Betriebstemperatur: ca. -40 °C bis +260 °C, abhängig vom Elastomer.

Kugel-Rückschlagventil für freien Durchfluss in eine Richtung und selbsttätige Sperrung in Rückflussrichtung.

Funktion: Rückschlagventil mit Kugelprinzip zur Begrenzung von Rückströmung in einem System.

Medien: Geeignet für Inertgase, Sauerstoff, oxidierende Gase > 21 % und Wasserstoff bei entsprechender Auslegung und Medienverträglichkeit. Für Sauerstoff und oxidierende Gase > 21 % muss die Ausführung mit Sauerstoffreinigung spezifiziert werden.

Prüfung / Einstellung: 100 % werkseitig auf Leckage in Rückflussrichtung geprüft. Null-Leckage bei ca. 0.03 bar Gegendruck in Sperrrichtung bei Elastomerdichtungen. Standard-Öffnungsdruck: 0.17 bar; kundenspezifische Öffnungsdrücke verfügbar.

Sauerstoffservice: Optional gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Elastomerdichtungen; Auswahl abhängig von Medium, Betriebstemperatur und Systemanforderung.

Zulässige Betriebstemperatur: ca. -40 °C bis +260 °C, abhängig vom Elastomer.

Anschlüsse: NPT Innen- oder Außengewinde in 1/8", 1/4", 3/8" und 1/2"; SAE-Anschluss als Sonderausführung.

Durchflussrichtung: Freier Durchfluss in Pfeilrichtung; Rückfluss wird in Gegenrichtung begrenzt.

Einbauhinweis: Einbaulage im Systemdesign berücksichtigen; Montage gemäß markierter freier Durchflussrichtung. Übermäßiges Anziehen kann die Funktion beeinträchtigen.

Verfügbare Sonderausführungen / Optionen:

· SAE-Anschluss als Sonderausführung

· kundenspezifische Öffnungsdrücke

· optionale Sauerstoffreinigung für Sauerstoffservice gemäß CGA G-4.1
