BLD - Kryogener Druckaufbauregler

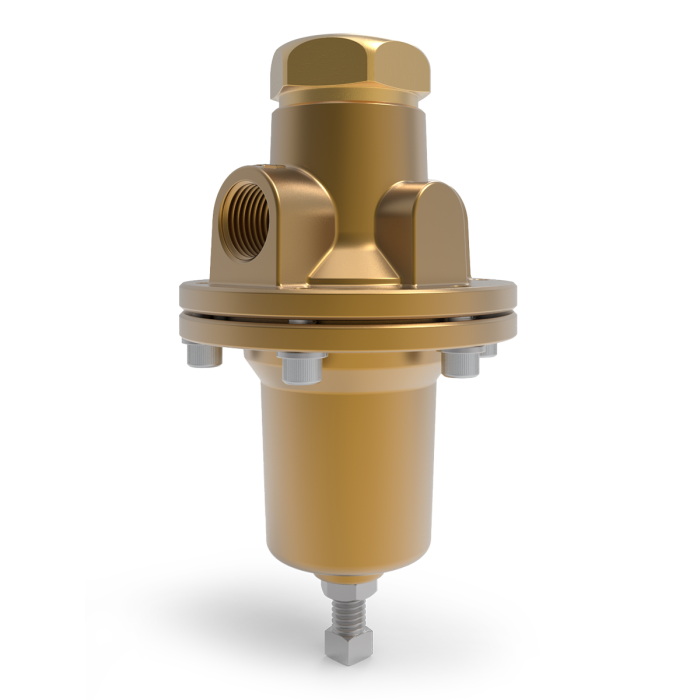

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Hersteller: Generant

Datenblatt ID: BLD

Verwendungsbereich

Vorgesehen als kryogener Druckaufbauregler für Pressure-Build-Kreisläufe und als kryogener Druckminderer in entsprechenden Anwendungen.

Geeignet für kryogene Medien und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Maximaler Eingangsdruck: 41.4 bar. Ausgangsdruckbereiche: 1.0 bis 5.2 bar, 3.4 bis 13.8 bar, 6.9 bis 24.1 bar und 20.7 bis 41.4 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Beschreibung

Kryogener Druckaufbauregler aus Messing, 1/2" NPT, maximaler Eingangsdruck 41.4 bar, Cv 2.20.

Funktion: Nicht-balancierter, federreferenzierter Druckminderer mit PTFE-Dichtungen für kryogene Anwendungen. Optimiert für Druckaufbauanwendungen mit hoher Durchflussleistung und schnellem Abschalten am Sollwert.

Medien: Geeignet für kryogene Medien und Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und 100 % geprüft auf Dichtheit, Droop und Durchflussleistung. Die Einstelländerung pro Umdrehung beträgt näherungsweise 0.8, 1.4, 2.8 oder 4.8 bar/Umdrehung je nach Federbereich. Der Regler ist nicht selbstentlastend.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen / Werkstoffe: Messinggehäuse; Phosphorbronze-Membranen; PTFE-Ventildichtung, PTFE-Bodenstopfendichtung, PTFE-Kammerdichtung und PTFE-Ventil-O-Ringe; Edelstahl-Federn und Befestigungsteile gemäß Datenblatt.

Zulässige Betriebstemperatur: -196 °C bis +93 °C.

Eintritt: 1/2" NPT.

Austritt: 1/2" NPT.

Druckbereiche: Feder A 1.0 bis 5.2 bar, Feder B 3.4 bis 13.8 bar, Feder C 6.9 bis 24.1 bar, Feder D 20.7 bis 41.4 bar.

Flow Data / Durchflussdaten: Full Open Flow Coefficient Cv 2.20. Generant verweist für getestete Durchflussdaten auf das BLD Series Flow Datasheet SA.TD.BLD001.5256 und auf werksseitige Auslegung für die jeweilige Anwendung.

Verfügbare Sonderausführungen / Optionen: Federkits für A-, B-, C- und D-Bereiche; kompletter Reparatursatz; Ventil-Reparatursatz; Adapterkit für den Austausch mit gängigen 1/2" NPT-Druckaufbaureglern.
