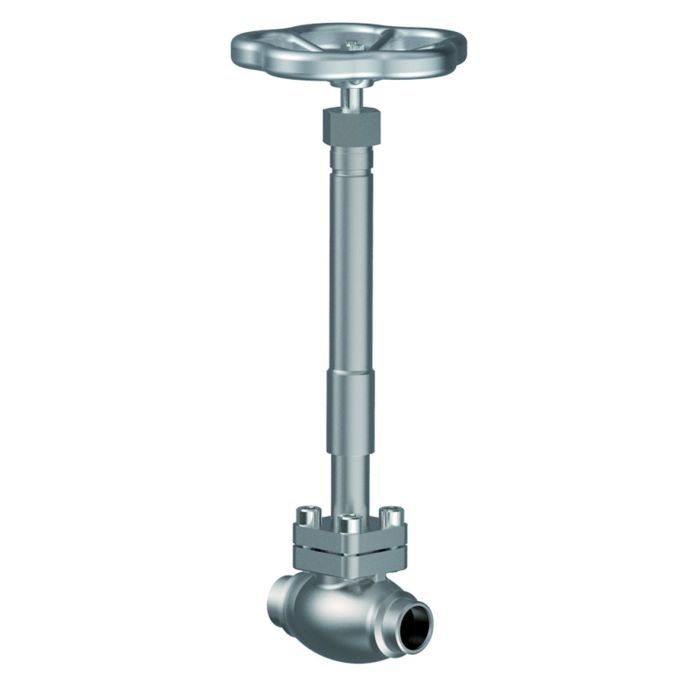

HEROSE Typ 01272 - Durchgangsventil mit Faltenbalg

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.

Typ 01272 - Durchgangsventil mit Faltenbalg

Datenblatt ID: CR_01272

Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. H2 und LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Durchgangsventile mit Faltenbalg, PN50

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

“live loaded” Spindelabdichtung

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 01272.X.002*

*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 01272.X.0024

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Verlängerung H bis 900mm

· Ausführung mit Drosselkegel

Zertifikate

type-examination for LNG (DIN EN 12567)

LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX

ClassNK (Class Rules)

TA22155M

DNV (Class Rules)

TAB00000KD Rev.2

BV (Class Rules)

33353/C0 BV

SMS.W.I./11744/C.0

RINA (Class Rules)

MAC322723XG

CCS (Class Rules)

HB24PTB00028

HB25PTB00055

Lloyd's Register (Class Rules)

LR2508712TA-02

LR2695076QAES

ABS (Class Rules)

25-0381115-PDA

092776-7471959-006

Ukraine (Ukraine)

UA.276.127.03-26

UA.D.127.04-26

Pressure Equipment Directive (2014/68/EU)

0045/202/1201/Z/00280/26/D/001(00)

0045/202/1201/Z/00280/26/D/001(00) Annex 1

0045/202/1201/Z/00280/26/D/001(00) Annex 2

Datenblätter

CR_01272_de.pdf

Betriebsanleitung

HEROSE-Manual-CR_01272-1

Konformitätserklärungen

Pressure Equipment Safety Regulation 2016 (PESR 2016)

002TTV (EN)

Pressure Equipment Directive (2014/68/EU)

002TTV (DE, EN, CN)

002TTV (DE, EN, CZ)

002TTV (DE, EN, ES)

002TTV (DE, EN, FR)

002TTV (DE, EN, IT)

002TTV (DE, EN, NL)

002TTV (DE, EN, PL)

002TTV (DE, EN, RU)

Weitere Informationen
Werkstoffe
Ausführungen
Produktvarianten

Weitere Informationen

Type (Baureihe)	01272
Anwendung	H2, LNG, Luftgase
Anwendungsbereich	Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer	CR_01272

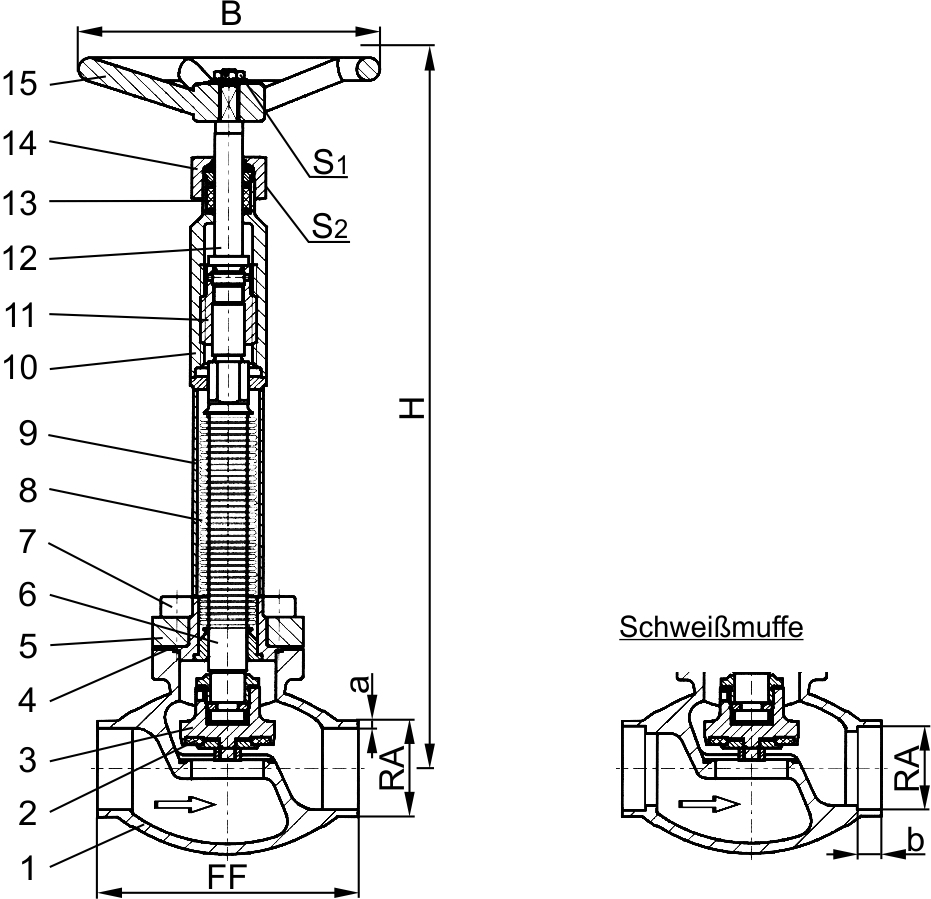

Werkstoffe

Werkstoffe		DIN EN	ASTM
1	Gehäuse	1.4409	A 351 CF3M
2	Dichtung	PCTFE (Kel-F)
3	Abschlusskörper	1.4404	A 276 Grade 316L
4	Oberteildichtung	Graphit
5	Oberteilflansch	1.4404	A 276 Grade 316L
6	Faltenbalgspindel	1.4571	A 313 Grade 316Ti
7	Oberteilschrauben	1.4401/A4	A 194 B8M
8	Faltenbalg	1.4571	A 313 Grade 316Ti
9	Verlängerungsrohr	1.4571	A 313 Grade 316Ti
10	Oberteil	1.4404	A 276 Grade 316L
11	Gewindebuchse	CW452K	B 159 UNS C51900
12	Spindel	1.4404	A 276 Grade 316L
13	Stopfbuchspackung	Graphit / PTFE / MICA
14	Stopfbuchsmutter	1.4404	A 276 Grade 316L
15	Handrad	1.4409	A 351 CF3M

Ausführungen

Typ 01272 - Standardausführung	Technische Daten
Nenngröße	DN	10	15	15	20	25	32	40	40	50
Größenschlüssel	.X.	1012	1517	1521	2026	2533	3238	4042	4048	5060
Baulänge	FF	70	85	85	100	115	115	130	130	155
Höhe	H	380	380	380	380	380	380	380	380	380
äußerer Rohr-Ø EN ISO 1127	RA	12,0	17,2	21,3	26,9	33,7	38,0	42,4	48,3	60,3
Wandstärke Rohr EN ISO 1127	a	1,0	1,6	2,0	2,0	2,0	2,0	2,0	2,0	2,0
äußerer Rohr-Ø ASTM A312	RA	13,72	17,15	21,34	26,67	33,40	-	42,16	48,26	60,33
Wandstärke Rohr ASTM A312	a	Abmessungen nach S10 oder S40
Muffentiefe	b	6	10	10	13	13	-	13	13	16
Handrad-Ø	B	150	150	150	150	150	150	150	150	150
Schlüsselweite	S₁	7	7	7	7	7	10	10	10	10
Schlüsselweite	S₂	30	30	30	30	30	36	36	36	36
Gewicht	ca. kg	1,6	1,85	1,9	2,3	2,7	3,6	5,1	5,1	7,7
Kvs - Wert	m³/h	1,6	2,8	4,3	6,7	11,5	14,0	20,6	22,6	37,1
Cv - Wert	gal/min	1,9	3,3	5,0	7,8	13,4	16,2	23,9	26,3	43,2
