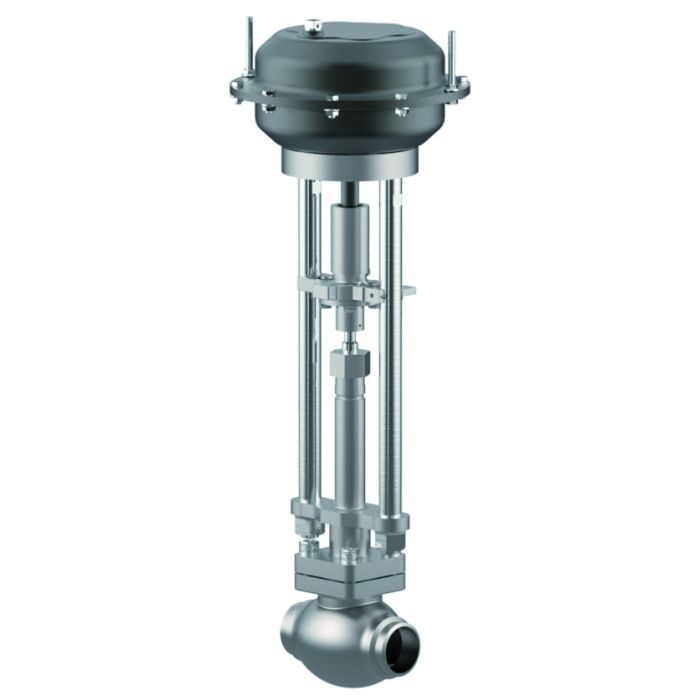

Typ 01343 - Durchgangsventil mit Antrieb
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50 (DN150=PN40)
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Luft öffnet, Feder schließt oder umgekehrt
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦" - Standard Antrieb ist nicht öl- und fettfrei für Sauerstoff
Artikel-Nr. 01343.X.0010
mögliche Anschlussvarianten:
· Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
· Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
· Innengewindeanschluss G nach ISO 228/1 oder NPT nach ANSI B 1.20.1
Bitte den gewünschten Anschluss bei Bestellung angeben!
Verfügbare Zusatzaurüstungen und Sonderausführungen - nur auf Anfrage:
· Magnetventile · elektropneumatische Stellungsregler
· Näherungsinitiatoren · Endschalter · Filterdruckregler
· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm
· Antrieb - öl- und fettfrei für Sauerstoff · Armatur mit elektrischem Antrieb
· Ausführung mit Rückschlagkegel · Ausführung mit Drosselkegel
· Weitere Rohrwandstärken
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01343 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01343_2 |

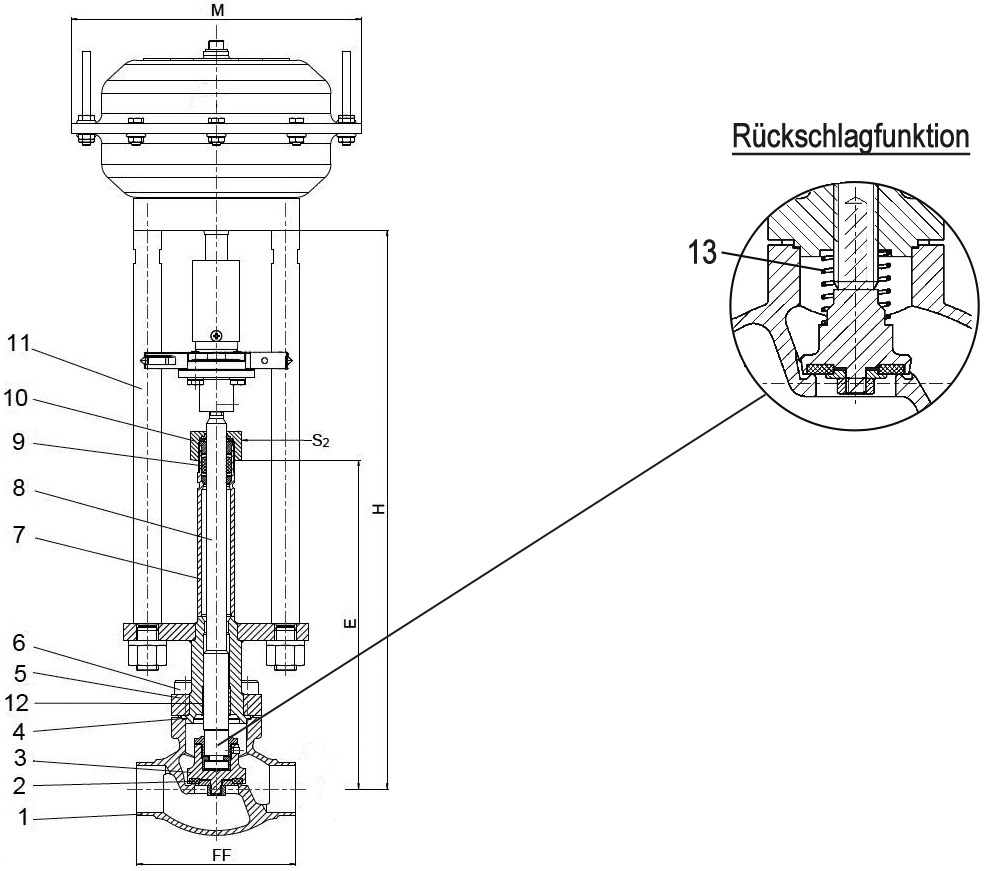

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung bis DN50 |
PTFE / Elektrocarbon (25%) |
|
2a |
Dichtung ab DN65 |
PTFE |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
1.4301 |
A 276 Grade 304 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Jochstangen |
1.4404 |
A 276 Grade 316L |
12 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
13 |
Feder |
CW452K |
B 159 UNS C51900 |
Typ 01343 - Standardausführung |
Technische Daten |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel |
.X. |
0100 |
0150 |
0200 |
0250 |
0320 |
0400 |
0500 |
0650 |
0800 |
1000 |
1500 |
Baulänge |
FF |
70 |
85 |
100 |
115 |
115 |
130 |
155 |
205 |
245 |
280 |
400 |
Höhe |
H |
370 |
370 |
370 |
375 |
405 |
420 |
425 |
510 |
575 |
635 |
685 |
Länge |
E |
195 |
195 |
200 |
200 |
230 |
230 |
235 |
300 |
300 |
300 |
350 |
Antrieb-Ø |
M |
abhängig vom Antrieb |
||||||||||
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
41 |
41 |
Gewicht ohne Antrieb |
ca. kg |
1,9 |
2,15 |
2,4 |
3,1 |
3,8 |
6,5 |
9,0 |
15,2 |
20,0 |
28,0 |
60,9 |
Hub |
mm |
10 |
10 |
7 |
9 |
9 |
11 |
15 |
23 |
23 |
30 |
40 |
