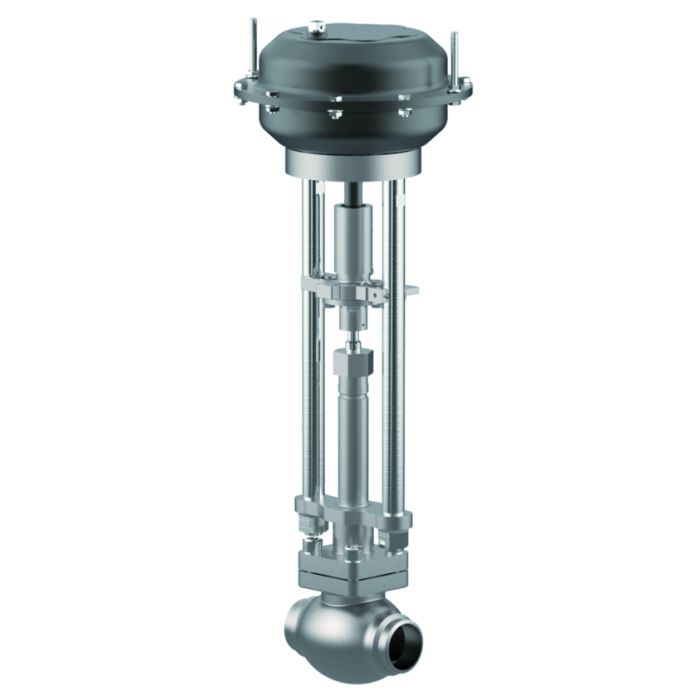

Typ 01343 - Regelventil mit Antrieb
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Regelventil mit pneumatischem Antrieb, PN50
Regelcharakteristik: linear oder gleichprozentig
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
Antrieb - Luft öffnet, Feder schließt oder umgekehrt
"¦live loaded¦" Spindelabdichtung
"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff
Artikel-Nr. 01343.X.*61*
Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01343.X.*614
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Zusatzaurüstung:
· Magnetventil · Endschalter · elektropneumatischer Stellungsregler u.a.
Verfügbare Sonderausführungen - nur auf Anfrage:
· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm
· Antrieb - öl- und fettfrei für Sauerstoff
· Armatur mit elektrischem Antrieb
· Weitere Rohrwandstärken
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
License of Special Equipment (China) (TS)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01343 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01343 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung bis DN50 |
PTFE / Elektrocarbon (25%) |
|
2a |
Dichtung ab DN65 |
PTFE |
|
3 |
Abschlusskörper |
1.4301 |
A 276 Grade 304 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
1.4301 |
A 276 Grade 304 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4305 |
A 276 Grade 303 |
11 |
Jochstangen |
1.4404 |
A 276 Grade 316L |
12 |
Gleitbuchse |
CW452K |
B 159 UNS C51900 |
Typ 01343 - Standardausführung |
Technische Daten |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
Größenschlüssel |
.X. |
1521 |
2026 |
2533 |
3238 |
4048 |
5060 |
657x |
8088 |
0114 |
Baulänge |
FF |
85 |
100 |
115 |
115 |
130 |
155 |
205 |
245 |
280 |
Höhe |
H |
370 |
370 |
375 |
405 |
420 |
425 |
510 |
575 |
635 |
Länge |
E |
195 |
200 |
200 |
230 |
230 |
235 |
300 |
300 |
300 |
äußerer Rohr-Ø ISO 1127 |
RA |
21,3 |
26,9 |
33,7 |
38,0 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
Wandstärke Rohr ISO 1127 |
a |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,9 |
3,2 |
6,0 |
äußerer Rohr-Ø ASTM A312 |
RA |
21,34 |
26,67 |
33,4 |
- |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||
Muffentiefe |
b |
10 |
13 |
13 |
- |
13 |
16 |
16 |
16 |
20 |
Antrieb-Ø |
M |
|||||||||
Schlüsselweite |
S2 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
41 |
Gewicht ohne Antrieb |
ca. kg |
2,2 |
2,4 |
3,1 |
3,8 |
6,5 |
9,0 |
15,2 |
20,0 |
28,0 |
Hub |
mm |
20 |
20 |
20 |
30 |
40 |
30 |
40 |
40 |
40 |
