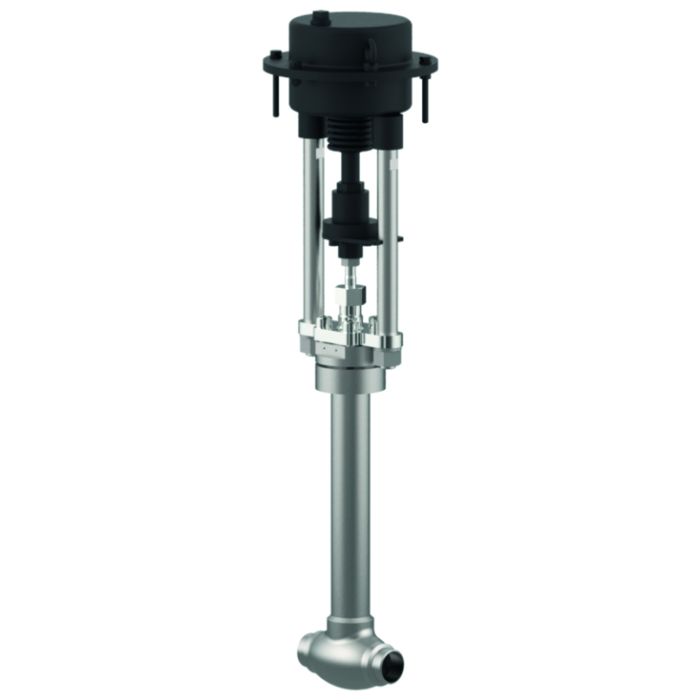

Typ 01423 - Durchgangsventil mit Antrieb T-Serie

Datenblatt ID: CR_01423_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Top Entry Tieftemperatur-Durchgangsventile mit pneumatischem Antrieb, PN50 (DN100=PN40)

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦" - der Antrieb ist nicht öl- und fettfrei für Sauerstoff

Artikel-Nr. 01423.XC3C22 (DN15, DN25)

Artikel-Nr. 01423.XC3C32 (DN40, DN50)

Verfügbare Zusatzausrüstung/Sonderausführungen - nur auf Anfrage:

· Magnetventil · Endschalter · elektropneumatischer Stellungsregler u.a.

· Verlängerung H und A nach Kundenspezifikation

· Antrieb - "¦öl- und fettfrei für Sauerstoff ¦"

· Ausführung mit Rückschlagkegel

· Ausführung mit Drosselkegel (tapered design)

Zertifikate

chevron-down
ClassNK (Class Rules) chevron-down
TA22155M
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100534357/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100534357/3
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01423_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01423
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01423_2

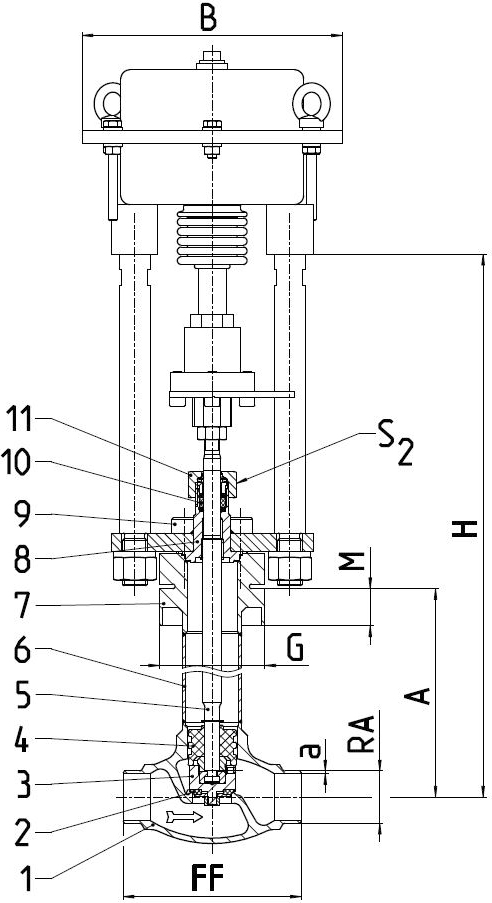

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Führungsbuchse

PTFE

5

Spindel

1.4301

A 276 Grade 304

6

Rohr

1.4301

A 276 Grade 304

7

Oberteilflansch

1.4301

A 276 Grade 304

8

Kragen für Cold box

1.4301

A 276 Grade 304

9

Oberteilschrauben

A2-70

B8

10

Stopfbuchspackung

Graphit / PTFE / Mica

11

Stopfbuchsmutter

1.4404

A 276 Grade 316L
Ausführungen

Typ 01423 - T-Serie

Technische Daten

Nenngröße

DN

15

25

40

50

Größenschlüssel

.X.

1521

2533

4048

5060

Baulänge

FF

135

165

180

205

Höhe

H

526

506

644

649

Antrieb-Ø

B

abhängig vom Antrieb

äußerer Rohr-Ø ASTM A312

RA

21,34

33,40

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Length

A

290

290

351

351

Length

G

68

68

109

134,5

Length

M

14

24

19

22

Schlüsselweite

S2

27

27

32

32

Gewicht ohne Antrieb

ca. kg

3,6

4,2

9,3

12,8

*Kvs-Wert

m³/h

4,3

11,5

22,6

37,1

*Cv-Wert

gal/min

5,0

13,4

26,3

43,2

Hub

mm

10

9

11

15
?
