Typ 01470 - Durchgangsventil

Datenblatt ID: CR_01470

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Top-Entry Tieftemperatur-Durchgangsventile, PN50 (DN100=PN40)

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 01470.X.0*8*

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Verlängerung H und E nach Kundenspezifikation

· Ausführung mit Rückschlagkegel

Zertifikate

chevron-down
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-DD1-23290-4-DE
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100534357/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100534357/3
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_01470_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_01470-1

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 01470
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01470
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PCTFE

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Führungsbuchse

CW453K

B 103 UNS C52100

5

Spindel

1.4404

A 276 Grade 316L

6

Verlängerungsrohr

1.4571

A 213TP 316Ti

7

Verlängerungsrohr

1.4571

A 213TP 316Ti

8

Kragen für Cold box

1.4571

A 213TP 316Ti

9

Oberteilflansch

1.4404

A 276 Grade 316L

10

Oberteil

1.4404

A 276 Grade 316L

11

Oberteilschrauben

1.4571/A4

ähnlich A 193 B8T

12

Stopfbuchspackung

Graphit / PTFE / MICA

13

Stopfbuchsmutter

1.4404

A 276 Grade 316L

14

Handrad

1.4409

A 351 CF3M

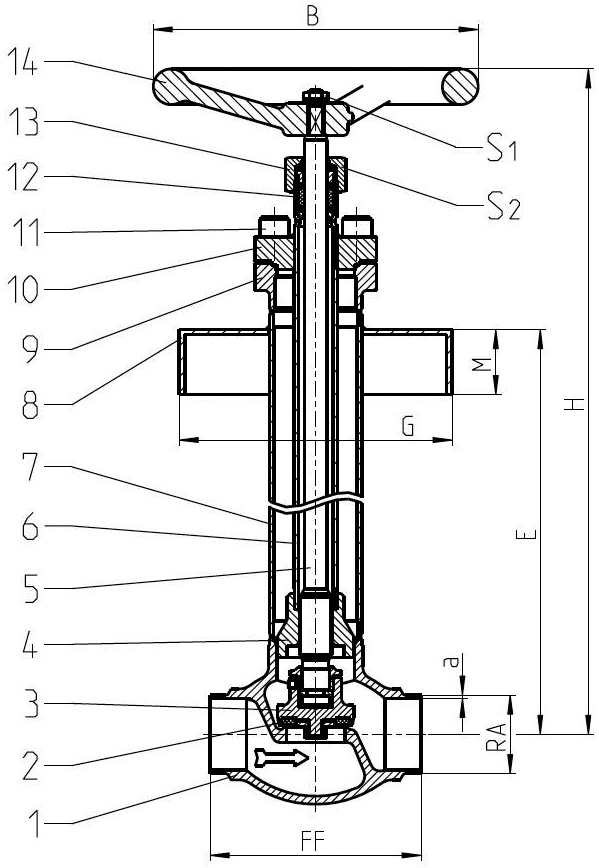

Ausführungen

Typ 01470 - Standardausführung

Technische Daten

Nenngröße

DN

65

80

100

Größenschlüssel

.X.

6573

8088

0114

Baulänge

FF

205

245

280

Höhe

H

790

840

960

Handrad-Ø

B

250

315

315

äußerer Rohr-Ø ASTM A312

RA

73,02

88,90

114,30

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Länge

A

610

640

750

Länge

G

nach Kundenspezifikation

Länge

M

nach Kundenspezifikation

Schlüsselweite

S1

13

13

13

Schlüsselweite

S2

41

41

41

Gewicht

ca. kg

19,6

26,9

37,4

Kvs-Wert

m³/h

71,1

104,0

168,0

Cv-Wert

gal/min

82,9

121,3

196,0

Hub

mm

23

25

30
