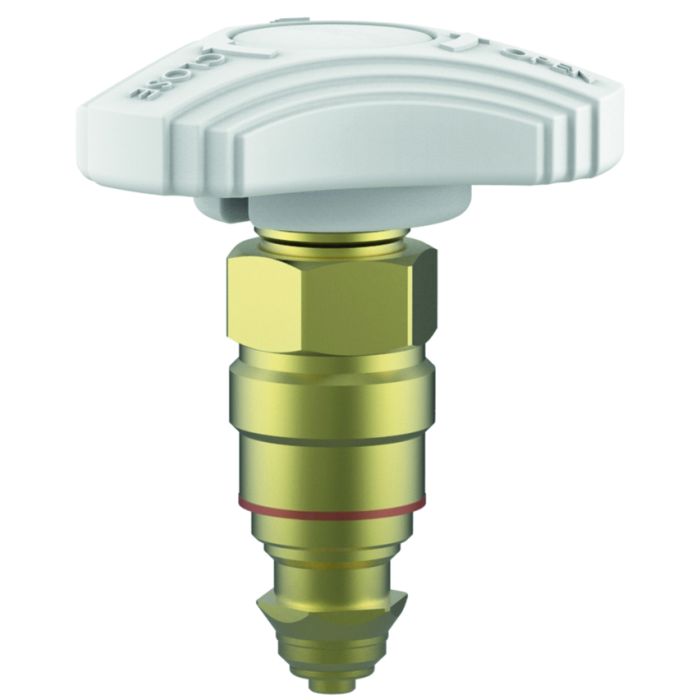

Typ 01950 - Ventiloberteil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Beschreibung
für Liquid Cylinder Valves
"¦öl- und fettfrei für Sauerstoff¦"
Artikel Nr. 01950.XXXX.EXXXXX
Handradfarben: grün, blau oder grau
Verfügbare Sonderausführungen - nur auf Anfrage:
· Handradkappe mit individuellem Design
· Weitere Handradfarben
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
Datenblätter
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01950 |
|---|---|
| Anwendung | Luftgase, Industrie |
| Anwendungsbereich | Transport, Lagerung, Prozesse, Druckluft |
| Artikelnummer | CR_01950_2 |

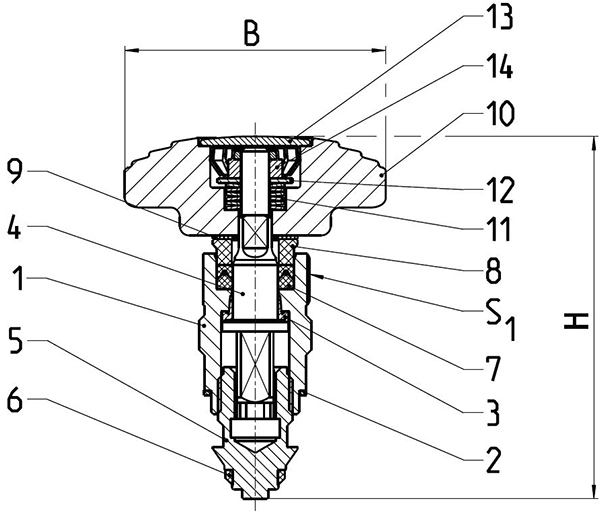

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Oberteil |
CW614N |
B 283 UNS C38500 |
2 |
Dichtung |
Kupfer |
|
3 |
Spindelabdichtung |
PTFE |
|
4 |
Obere Spindel |
CW614N |
B 283 UNS C38500 |
5 |
Untere Spindel |
CW614N |
B 283 UNS C38500 |
6 |
Teller |
PCTFE |
|
7 |
V packing |
PTFE |
|
8 |
Stopfbuchse |
PTFE |
|
9 |
Obere Unterlegscheibe |
PTFE |
|
10 |
Handrad |
Aluguss und Pulverbeschichtung |
|
11 |
Unterlegscheibe |
1.4301 |
A 276 Grade 304 |
12 |
Unterlegscheibe |
1.4301 |
A 276 Grade 304 |
13 |
Handradkappe |
Verzinkter Stahl + Pulverbeschichtung |
|
14 |
Nyloc-Mutter |
1.4301 |
A 276 Grade 304 |
Typ 01950 |
Technische Daten |
||||
|---|---|---|---|---|---|
Nenngröße |
DN |
6 |
8 |
10 |
15 |
Handrad-Ø |
B |
67 |
67 |
67 |
67 |
Schlüsselweite |
S1 |
22 |
22 |
22 |
22 |
Gewicht |
ca. kg |
0,3 |
0,3 |
0,3 |
0,3 |
