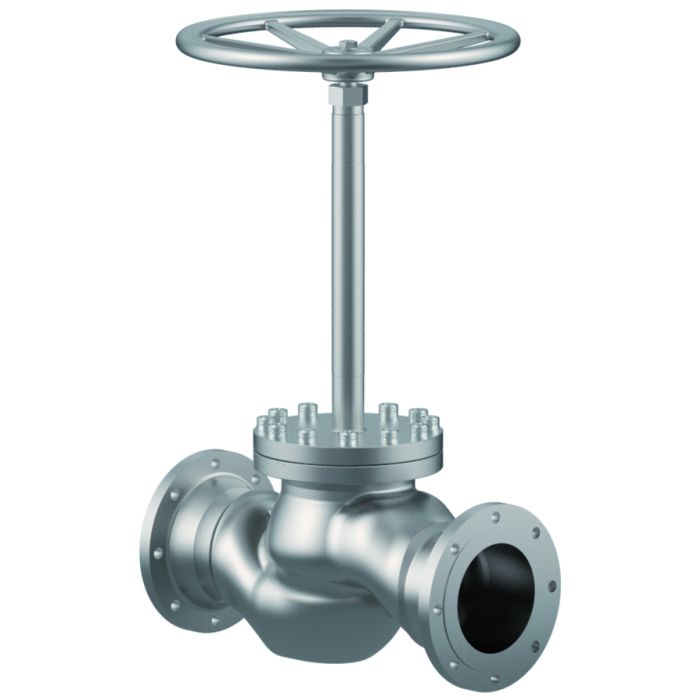

Typ 03341 - Durchgangsventil, ASME B16.5 Flansch

Datenblatt ID: CR_03341_4

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile, class 150

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl

"¦live loaded¦" Spindelabdichtung

Artikel-Nr. 03341.8000.0011 (H=560)

Flanschanschluss nach ASME B16.5 class 150

Das Ventil mit der Nennweite DN200 erfüllt für den Flüssigerdgas-Einsatz (LNG) nach

DIN 12567 in Durchflussrichtung die Dichtklasse L1 bis 12 bar maximalen Differenzdruck.

Diese Norm kann auch für die Dichtheitsklasse anderer tiefkalter Gase herangezogen werden.

Sonderausführungen auf Anfrage

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-01XXX_03XXX
Canadian Registration Number (CRN) chevron-down
0C22964.5 - Ontario
0C22964.5N - Nunavut
0C22964.5T - Northwest Territories
0C22964.5Y - Yukon
0C22964.50 - Newfoundland and Labrador
0C22964.51 - British Columbia
0C22964.52 - Alberta
0C22964.53 - Saskatchewan
0C22964.54 - Manitoba
0C22964.56 - Quebec
0C22964.57 - New Brunswick
0C22964.58 - Nova Scotia
0C22964.59 - Prince Edward Island
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000120220016
TSX71000520230057
TS2700G39-2029
DNV (Class Rules) chevron-down
TAP00000MM Rev. 3
Pressure Equipment Directive (2014/68/EU) chevron-down
0045-202-1334-Z-00176-23-D-001(01)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
0879-PESR-B(D)-23290-3-DE
0879-PESR-DD1-23290-4-DE
BV (Class Rules) chevron-down
33354/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Lloyd's Register (Class Rules) chevron-down
LR2508712TA-02
LR2695076QAES
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0343/TPED/MUM/PRJ11100541146/3 Iss. 01
0343/TPED/MUM/PRJ11100427971/4 Iss. 02
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100541146/2
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_03341_4_de.pdf

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTV (DE, EN, ES)
TTV (DE, EN, CN)
TTV (DE, EN, CZ)
TTV (DE, EN, FR)
TTV (DE, EN, IT)
TTV (DE, EN, NL)
TTV (DE, EN, PL)
TTV (DE, EN, RU)
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 03341
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_03341_4

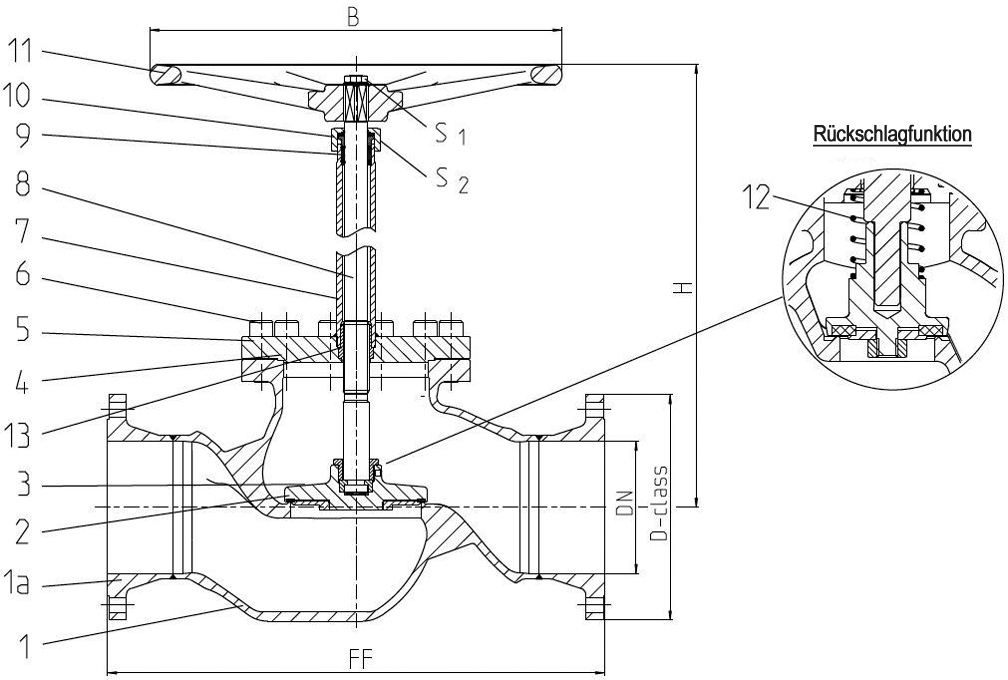

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

1a

Flansch

1.4301

A 276 Grade 304

2

Dichtung

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Oberteildichtung

PTFE

5

Oberteilflansch

1.4301

A 276 Grade 304

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE / MICA

10

Stopfbuchsmutter

1.4305

A 276 Grade 303

11

Handrad

1.4571

A 313 Grade 316Ti

12

Feder

1.4310

A 313 Grade 301

13

Gewindebuchse

CW452K

B 159 UNS C51900
Ausführungen

Typ 03341 - Standardausführung

Technische Daten

Nenngröße

DN

200

Größenschlüssel

.X.

8000

Flanschdurchmesser

D-class

345

Baulänge

FF

760

Höhe

H

560

Handrad-Ø

B

630

Schlüsselweite

S1

30

Schlüsselweite

S2

65

Gewicht

ca. kg

135

Kvs-Wert

m³/h

680

Cv-Wert

gal/min

793
?
