Typ 05714 - Rückschlagventil

Datenblatt ID: CR_05714_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

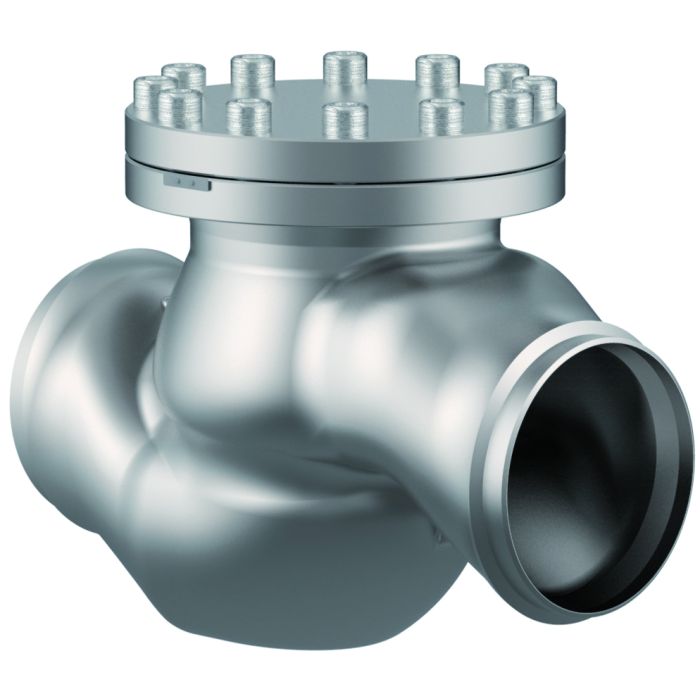

Tieftemperatur-Rückschlagventile

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

Artikel-Nr. 05714.X.0051, PN25

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 05714.X.0054, PN25

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000520230058
TSX71000120220017
TS2700G39-2029
BV (Class Rules) chevron-down
33515/C1 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1334/Z/00399/24/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
CCS (Class Rules) chevron-down
HB24PTB00028
HB25PTB00055
Lloyd's Register (Class Rules) chevron-down
LR25294732TA
LR2695076QAES
DNV (Class Rules) chevron-down
TAP00000K3
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_05714_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
Weitere Informationen
Type (Baureihe) 05714
Anwendung H2, LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05714_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung

PTFE

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

Graphit

6

Deckelschrauben

A4-80

A 194 B8

7

Deckel

1.4404

A 276 Grade 316L
Ausführungen

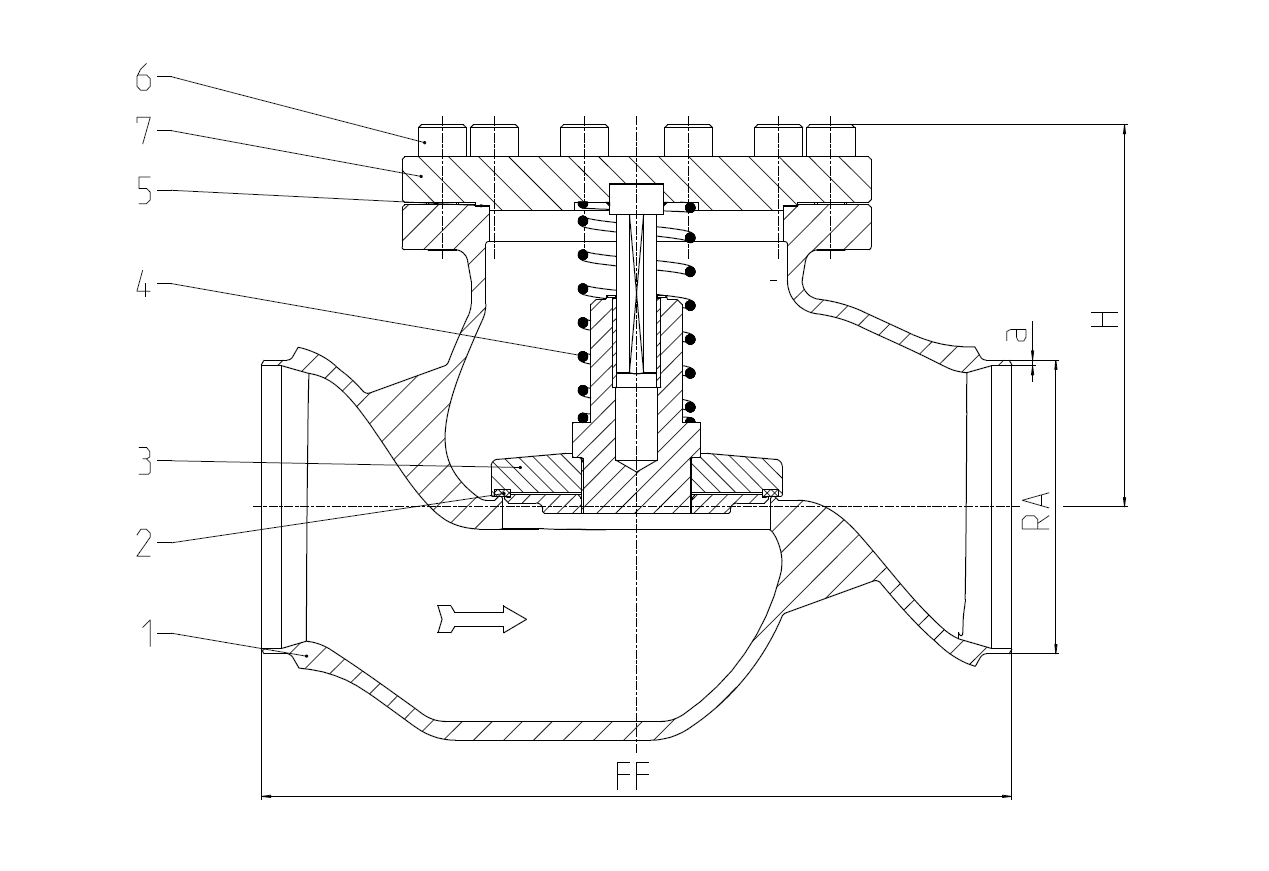

Typ 05714 - Standardausführung

Technische Daten

Nenngröße

DN

200

Größenschlüssel

.X.

0219

Baulänge

FF

560

Höhe

H

285

äußerer Rohr-Ø ISO 1127

RA

219,1

Wandstärke Rohr ISO 1127

a

6,3

äußerer Rohr-Ø ASTM A312

RA

219,1

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

15

Gewicht

ca. kg

109

Kvs - Wert

m³/h

680

Cv - Wert

gal/min

786
?
