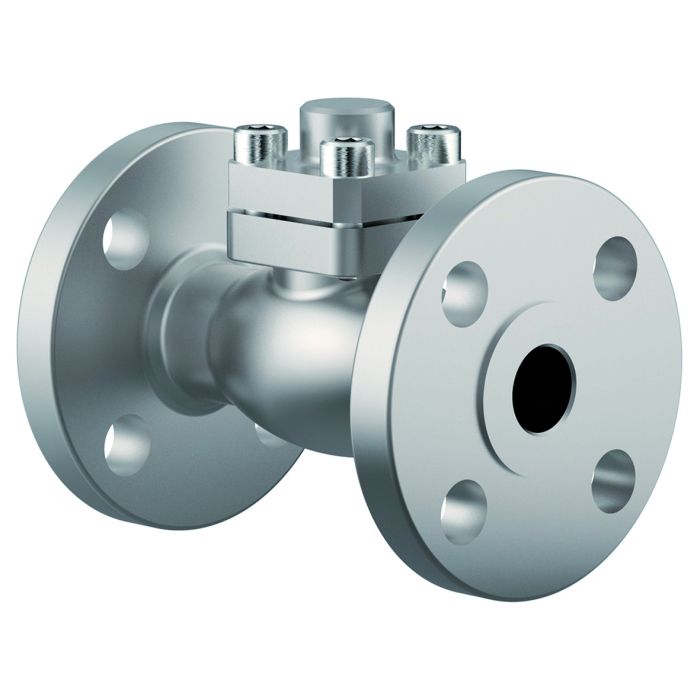

Typ 05719 - Rückschlagventil, ASME B16.5 Flansch

Datenblatt ID: CR_05719_3

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -255°C (18K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Rückschlagventile, class 150

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Schließfeder, Öffnungsdruck ca. 0,1 bar

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05719.X.0041

Flanschanschluss nach ASME B16.5 class 150

Dichtung: PTFE / Elektrocarbon (25%)

Artikel-Nr. 05719.X.0051

Flanschanschluss nach ASME B16.5 class 150

Dichtung: PTFE

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
ClassNK (Class Rules) chevron-down
TA22155M
License of Special Equipment (China) (TS) chevron-down
TSX71000520230058
TSX71000120220017
TS2700G39-2029
BV (Class Rules) chevron-down
33515/C1 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1334/Z/00399/24/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
CCS (Class Rules) chevron-down
HB24PTB00028
HB25PTB00055
Lloyd's Register (Class Rules) chevron-down
LR25294732TA
LR2695076QAES
DNV (Class Rules) chevron-down
TAP00000K3
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_05719_3_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_05719_3-1

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 05719
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05719_3

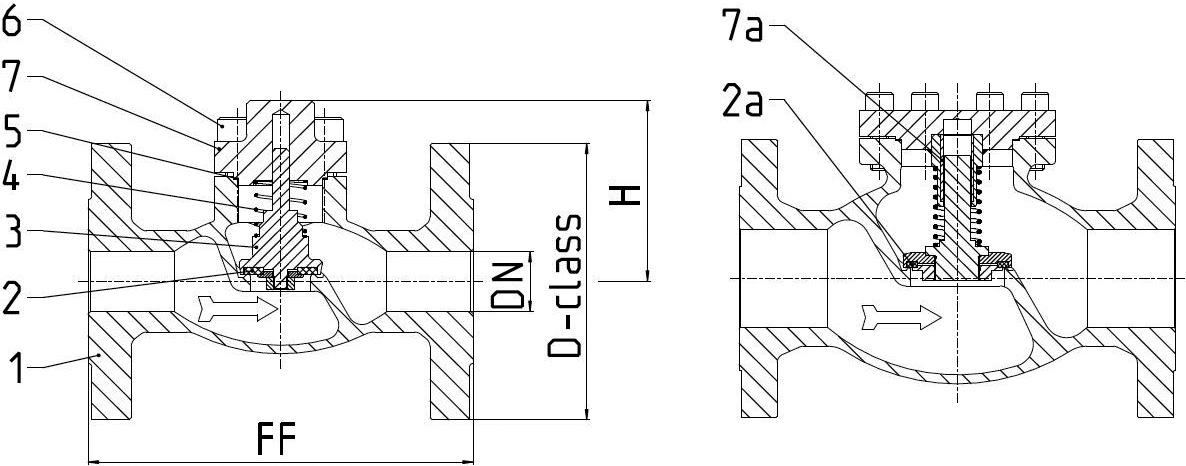

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4404

A 276 Grade 316L

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

Graphit

6

Deckelschrauben

1.4571/A4

ähnlich A 194 B8T

7

Deckel

1.4404

A 276 Grade 316L

7a

Führungsbuchse ab DN65

PTFE

Ausführungen

Typ 05719 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch ASME B16.5 class 150

.X.

0400

0600

1000

1400

2000

2400

3000

4000

6000

Flanschdurchmesser

D-class

90

100

110

125

150

180

190

230

280

Baulänge

FF

140

150

160

200

230

290

310

350

577

Höhe

H

70

75

75

95

92

125

150

166

215

Gewicht

ca. kg

2,9

3,4

4,4

6,4

11,6

19,2

25,2

39,8

81,5

Kvs - Wert

m³/h

4,3

6,7

11,5

22,6

37,1

71,1

104,0

170,0

350,0

Cv - Wert

gal/min

5,0

7,8

13,4

26,3

43,2

82,9

121,3

198,3

408,4
