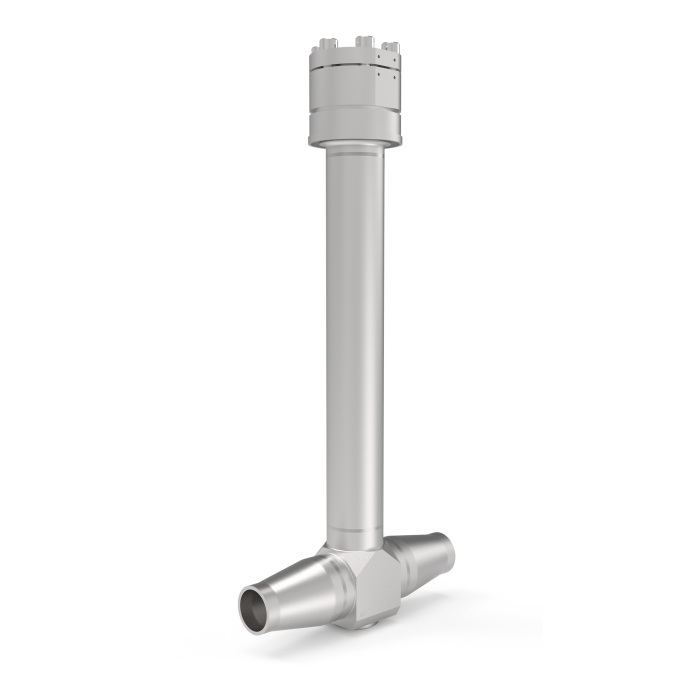

Typ 05C02 - Rückschlagventil

Datenblatt ID: CR_05C02_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -269°C (4K) bis +80°C (353K)

Beschreibung

chevron-down

Top-Entry Tieftemperatur-Rückschlagventile, Gehäuse aus Vollmaterial, bis PN63

Serie A005

Gehäuse und aufgeflanschtes Oberteil aus Edelstahl,

"¦mit Schließfeder, Öffnungsdruck ca. 0,1 bar¦"

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. 05C02.A005.X

Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen

· Spülanschluss

- nur auf Anfrage:

· Weitere Anschlussarten

Zertifikate

chevron-down
Ukraine (Ukraine) chevron-down
UA.276.127.03-26
UA.D.127.04-26
UA.276.127.03-26
UA.D.127.04-26

Datenblätter

chevron-down
CR_05C02_1_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_05C02_1-1
Weitere Informationen
Type (Baureihe) 05C02
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05C02_1

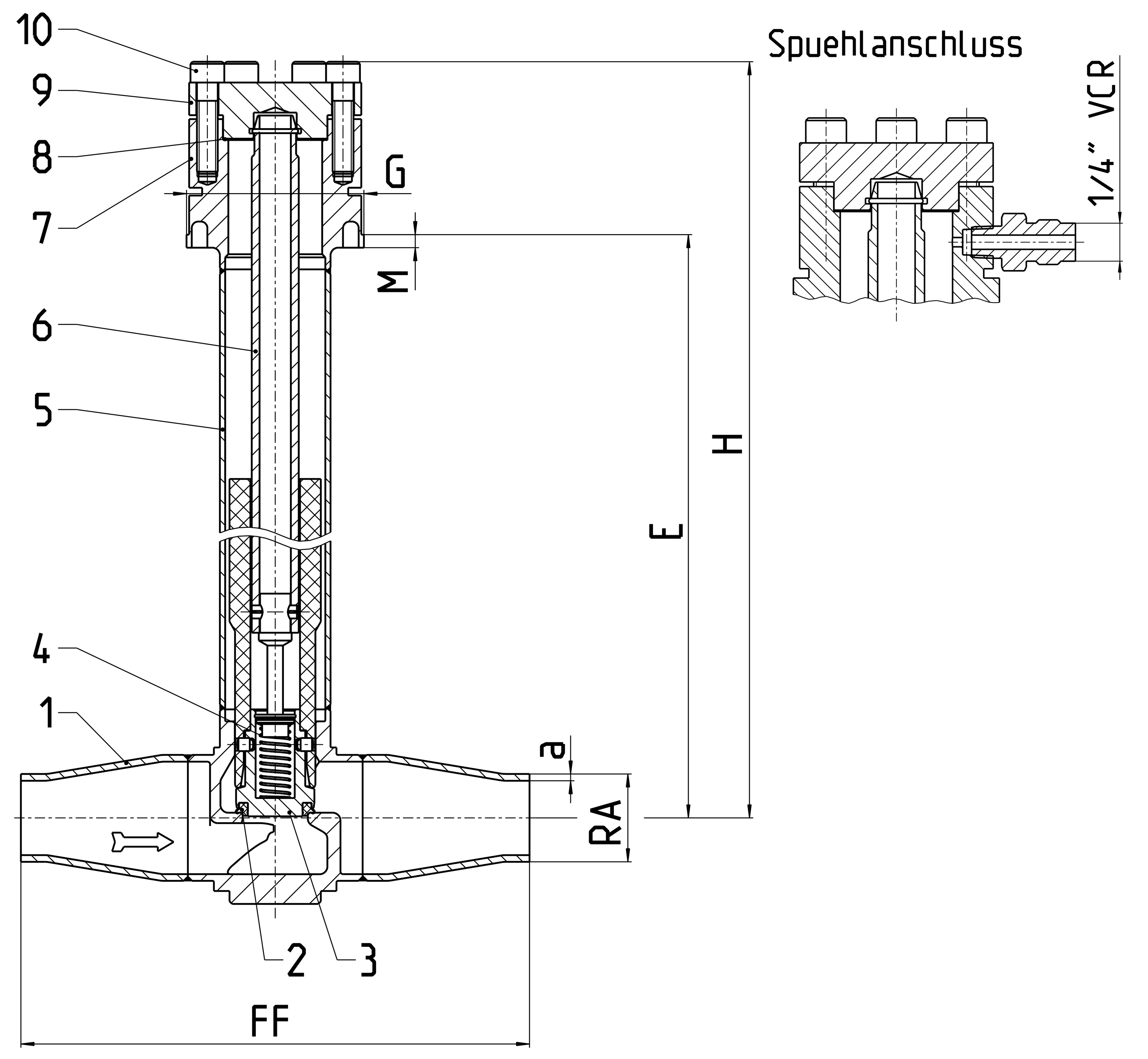

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 313 Grade 316TI

2

Dichtung

PTFE

PTFE

3

Abschlusskörper

1.4571

A 313 Grade 316TI

4

Feder

1.4571

A 313 Grade 316TI

5

Oberrohr

1.4571

A 313 Grade 316TI

6

Rohr

1.4571

A 313 Grade 316TI

7

Vorschweißflansch

1.4404

A 276 Grade 316L

8

Dichtung

PTFE

PTFE

9

Deckel

1.4404

A 276 Grade 316L

10

Schraube

A4-80

A 194 B8M
Ausführungen

Typ 05C02

Technische Daten

Nenngröße

DN

25

25

Größenschlüssel

.X.

000001

000004

Baulänge

FF

150

150

Höhe

H

392

392

Kragen-Ø

G

68

68

Länge

M

5

5

Länge

E

325

325

Äußerer Rohr-Ø ISO

Ra

33,7

33,7

Wandstärke ISO

a

2,6

2,6

Rohr-Ø ASTM A312

1'' S10

1'' S10

KVS-Wert

m³/h

10,4

10,4

CV-Wert

gal/min

12,0

12,0

Gewicht

3,6 kg

3,6 kg

Spülanschluss

ohne

1/4'' VCR
?
