Typ 06012, Typ 06016

Datenblatt ID: CR_06012_06016

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Beschreibung

chevron-down

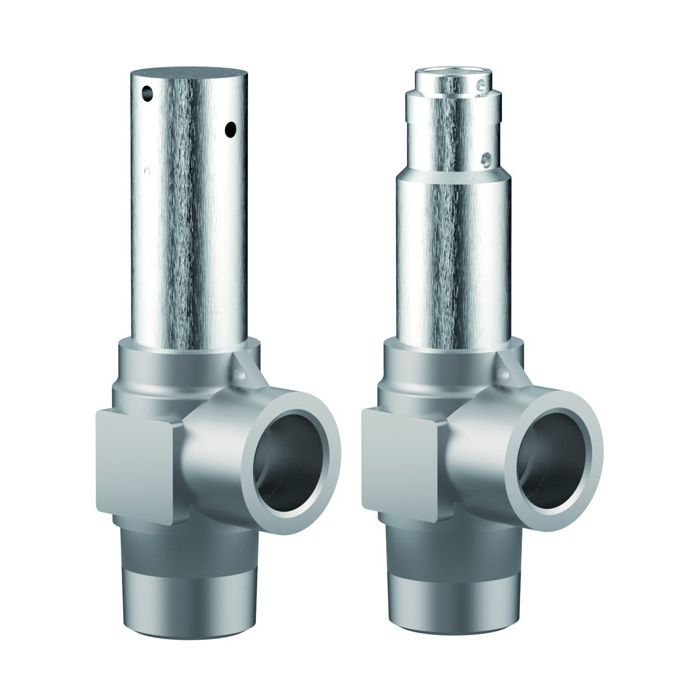

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN63, bauteilgeprüft TÜV-SV.1048. D/G

Normal-Sicherheitsventil, Abschlusskörper mit PTFE/Kohle-Dichtung

Austritt: Innengewinde Rc 3/8 nach ISO 7/1, "¦öl- und fettfrei für Sauerstoff¦"

Typ 06012: Entwässerungsbohrung in der Verschlussschraube

Typ 06016: Entwässerungsbohrung in der Federhaube

Artikel-Nr. 06012.X.0000

Artikel-Nr. 06016.X.0000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ R nach ISO 7/1

Artikel-Nr. 06012.X.2000

Artikel-Nr. 06016.X.2000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06012.X.5000

Artikel-Nr. 06016.X.5000 (mit Anlüftevorrichtung)

Eintritt: Außengewinde NPT nach ANSI B 1.20.1

Verfügbare Sonderausführungen - nur auf Anfrage:

· mit montiertem Bogen am Austritt

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
0045/201/1321/Z/00065/18/oD/002(02)
0045/201/1321/Z/00065/18/oD/002(02)
ASME Code (ASME Code Section VIII) chevron-down
NB_EN_91213
31820
NBBI 78711 278163
NB_EN_91213
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00617/20/D/001(01)
0045/202/1201/Z/00617/20/D/001(01)
ClassNK (Class Rules) chevron-down
TA22180M
TA22180M
BV (Class Rules) chevron-down
33356/C0 BV
SMS.W.I./11744/C.0
33356/C0 BV
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
MAC322723XG
TÜV Verband (Approval mark number) chevron-down
24-1048
24-1048
24-1048
24-1048
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ1110512846/4
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TSF700D36-2029
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
LR25294473TA
LR2695076QAES
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
DNV (Class Rules) chevron-down
TAP0000355
TAP0000355

Datenblätter

chevron-down
CR_06012_06016_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06012_06016-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06012,06016
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06012_06016

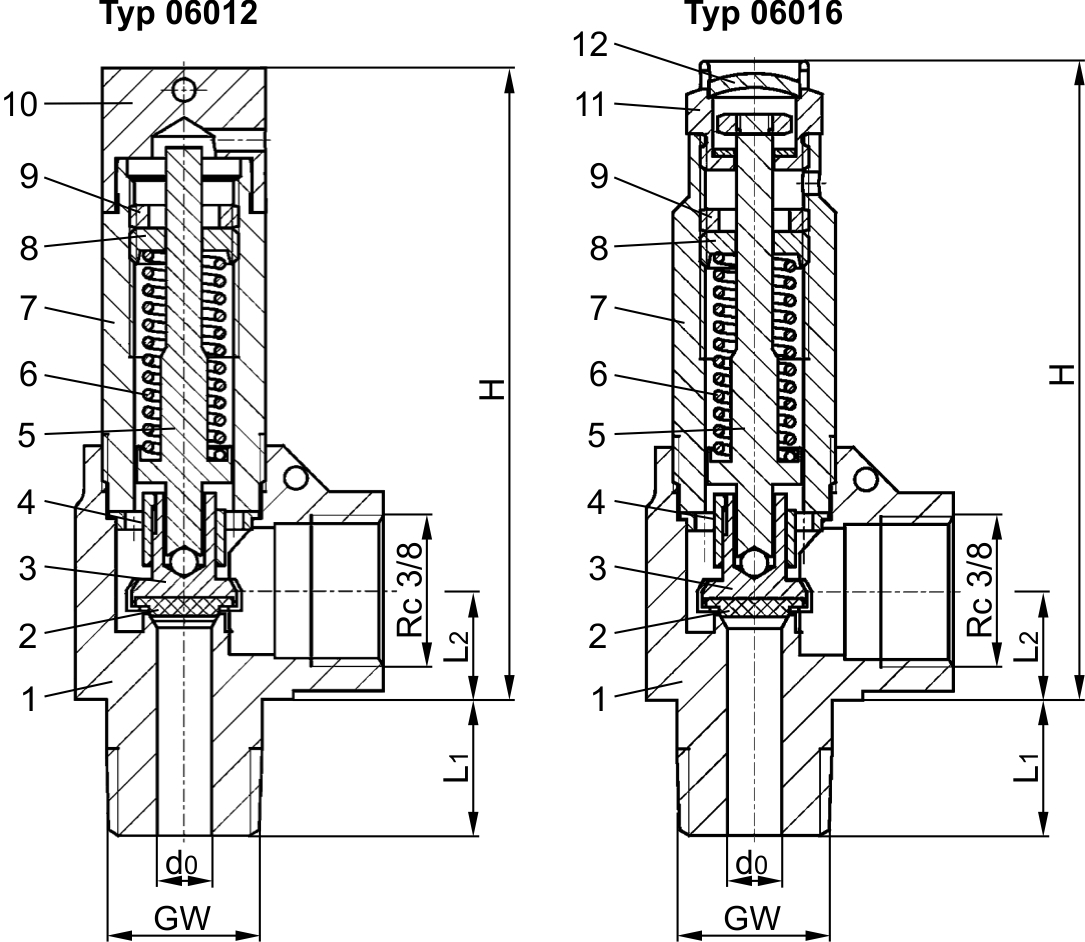

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

SA 351 CF8M

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

1.4301

SA 479 Grade 304

4

Führungsscheibe

1.4301

SA 479 Grade 304

5

Spindel

1.4301

SA 479 Grade 304

6

Feder

1.4571

SA 313 Grade 316Ti

7

Haube

1.4301

SA 479 Grade 304

8

Federspanner

1.4305

SA 314 Grade 303

9

Gewindering

1.4305

SA 314 Grade 303

10

Verschlussschraube

1.4301

SA 479 Grade 304

11

Anlüftknopf

1.4305

SA 479 Grade 303

12

Verschlussscheibe

1.4305

SA 479 Grade 303
Ausführungen

Technische Daten

Typ 06012

Typ 06016

Nenngröße

GW

1/4

3/8

1/2

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

72

72

72

Länge

L1

13

15

17

13

15

17

Länge

L2

13

13

13

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

0,18

0,195

0,21

Ausflussziffer ab 3,0 bar

αw

0,42

0,42

0,42

0,42

0,42

0,42
