Typ 06381

Datenblatt ID: CR_06381

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Beschreibung

chevron-down

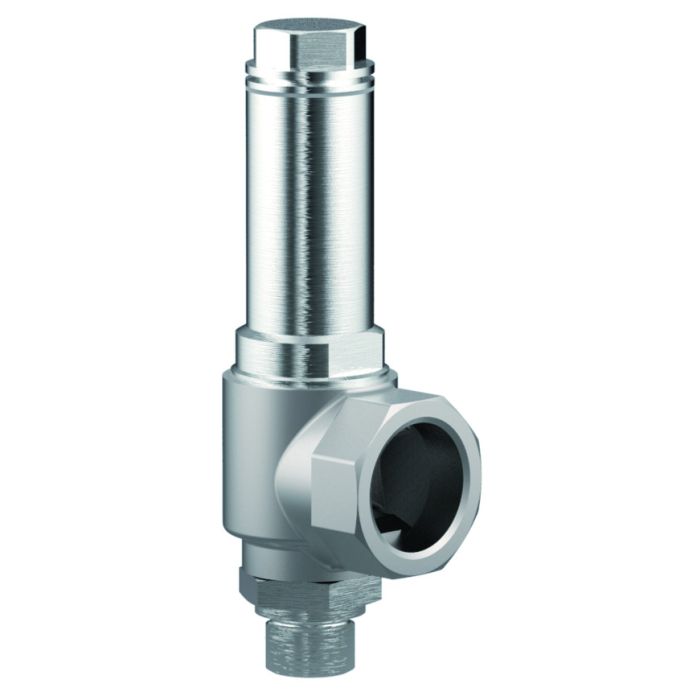

Tieftemperatur-Eck-Sicherheitsventile aus Edelstahl, PN40, bauteilgeprüft TÜV-SV.780. D/G

Normal-Sicherheitsventil

Abschlusskörper metallisch dichtend, geschlossene Federhaube,

"öl- und fettfrei für Sauerstoff"

Artikel-Nr. 06381.X.0000

Eintritt: Außengewinde Typ G nach ISO 228/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06381.X.2000

Eintritt: Außengewinde Typ R nach ISO 7/1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06381.X.5000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde Typ G nach ISO 228/1

Artikel-Nr. 06381.X.6000

Eintritt: Außengewinde NPT nach ANSI B 1.20.1, Austritt: Innengewinde NPT nach ANSI B 1.20.1

Zertifikate

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
07/201/1321/Z/0066/18/oD/001(01)
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00232/20/D/001(02)
ASME Code (ASME Code Section VIII) chevron-down
NB_EN_91224
31820
NBBI 78711 278163
Canadian Registration Number (CRN) chevron-down
0G20613.5 - Ontario
0G20613.5N - Nunavut
0G20613.5T - Northwest Territories
0G20613.5Y - Yukon
0G20613.50 - Newfoundland and Labrador
0G20613.52 - Alberta
0G20613.57 - New Brunswick
0G20613.58 - Nova Scotia
0G20613.59 - Prince Edward Island
CSA-0G20613.56 - Quebec and Saskatchewan
TÜV Verband (Approval mark number) chevron-down
22-780
22-780
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
0038/UK/TPER/MUM/PRJ11100427971/2 Iss. 04
0038/UK/TPER/MUM/PRJ11100512846/2
Lloyd's Register (Class Rules) chevron-down
LR25294473TA
LR2695076QAES
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06381_2_de.pdf
CR_06381_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_06381-1

Konformitätserklärungen

chevron-down
Transportable Pressure Equipment Directive (2010/35/EU) chevron-down
TTSV (DE, EN, CN)
TTSV (DE, EN, CZ)
TTSV (DE, EN, ES)
TTSV (DE, EN, FR)
TTSV (DE, EN, IT)
TTSV (DE, EN, NL)
TTSV (DE, EN, PL)
TTSV (DE, EN, RU)
Transportable Pressure Equipment Regulation 2009 (TPER 2009) chevron-down
TTSV (DE, EN)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06381
Anwendung LNG
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06381

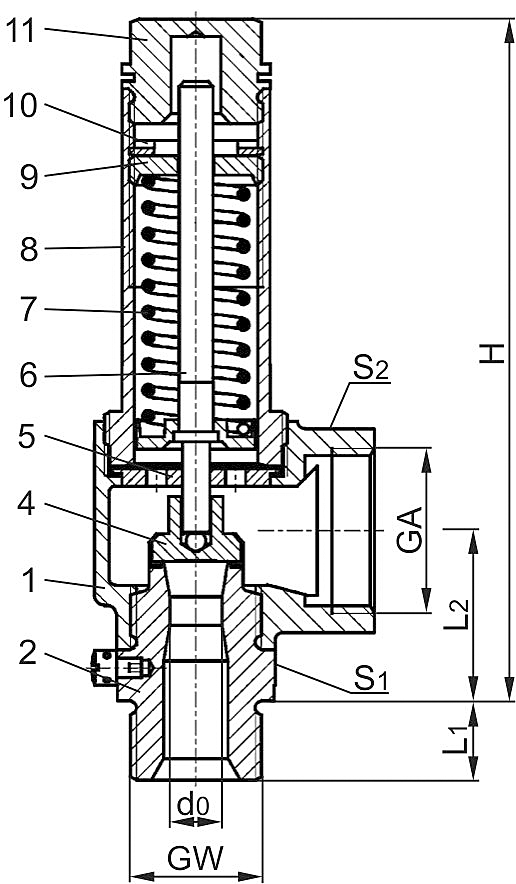

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4308

A 351 CF8

2

Eintrittskörper

1.4301

A 276 Grade 304

4

Teller

1.4541

A 276 Grade 321

5

Führungsscheibe

1.4301

A 479 Grade 304

6

Spindel

1.4301

A 479 Grade 304

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF8

9

Federspanner

1.4301

A 479 Grade 304

10

Gewindering

1.4301

A 479 Grade 304

11

Verschlussschraube

1.4301

A 479 Grade 304
Ausführungen

Typ 06381

Technische Daten

Nenngröße

GW

1/2

3/4

Sitzdurchmesser

d0

10,5

10,5

Größenschlüssel

.X.

1004

1006

Ansprechdruck

bar

0,2-25,0

0,2-25,0

Austritt

GA

1

1

Höhe

H

140

140

Länge

L1

14

16

Länge

L2

36

36

Schlüsselweite

S1

30

30

Schlüsselweite

S2

41

41

Gewicht

ca. kg

0,75

0,78

Ausflussziffer ab 3,0 bar

αw

0,67

0,67
