Typ 06810, Typ 06815 - Dichtplatte

Datenblatt ID: CR_06810_06815_2

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in Druckbehältern und Druckgasbehältern. Zugelassen für Gase und Flüssigkeiten. Druck-Temperaturkurven beachten, geeignet für waagerechten Einbau ab 20 bar

Beschreibung

chevron-down

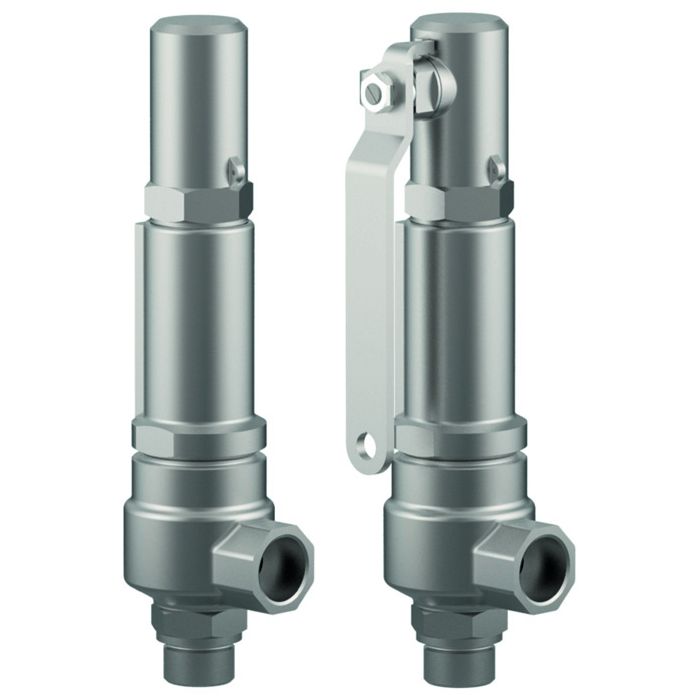

Eck-Sicherheitsventile aus Edelstahl, bauteilgeprüft, TÜV-SV. 1130. D/G/F

Normal-Sicherheitsventil

Abschlusskörper weichdichtend, "¦öl- und fettfrei¦"

geschlossene Federhaube, gasdichte Kappe oder Anlüftung

Eintritt / Austritt: Außengewinde / Innengewinde Typ G nach ISO 228/1

Pmax 150,0 bar (D/G): Dichtung Vespel, zul. Temp. -270°C (3K) bis +300°C (573K)

Artikel-Nr. 06810.10XX.000001L mit Kappe

Artikel-Nr. 06815.10XX.000001L mit Anlüftvorrichtung

Pmax 800,0 bar (D/G): Dichtung PEEK, zul. Temp. -60°C (213K) bis +85°C (368K)

Artikel-Nr. 06810.04X3.000001W mit Kappe

Artikel-Nr. 06810.0423.503001W mit Eintritt 13/16''-16 UN

Verfügbare Sonderausführungen - nur auf Anfrage:

· NPT im Ein- und Austritt

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
07-202-1201-Z-0121-18-D-0089
0045/202/1201/Z/00281/22/D/001(03)
07-202-1201-Z-0121-18-D-0089
0045/202/1201/Z/00281/22/D/001(03)
TÜV Verband (Approval mark number) chevron-down
Cert 23-1130 EN
Cert 23-1130 DE
Cert 23-1130 EN
Cert 23-1130 DE
License of Special Equipment (China) (TS) chevron-down
TSF700D36-2029
TSF700D36-2029
Ukraine (Ukraine) chevron-down
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26
UA.TR.107.135.03-26
UA.TR.107.127.07-26
UA.D.135.01-26

Datenblätter

chevron-down
CR_06810_06815_2_de.pdf

Konformitätserklärungen

chevron-down
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
001 SV (EN)
001 SV (EN)
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06810,06815
Anwendung H2
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung
Artikelnummer CR_06810_06815_2
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

1.4408

A 351 CF8M

2

Eintrittskörper

1.4404

A 276 Grade 316L

3

Teller

1.4571

A 276 Grade 316Ti

4

Dichtplatte

VESPEL / PEEK

5

Spindel

1.4404

A 276 Grade 316L

6

Federhaube

1.4408

A 351 CF8M

7

Feder

1.4571

A 313 Grade 316Ti

8

Kappe

1.4408

A 351 CF8M

9

Anlüftkappe

1.4408

A 351 CF8M

10

Anlüfthebel

1.4301

A 276 Grade 304

Ersatzteile

2

Eintrittskörper

1.4404

316L

3.1

Spannhülse

1.4571

316Ti

4

Dichtplatte

VESPEL / PEEK

11

Dichtring

1.4404 Graphit

316L Graphit

12

Dichtring

PTFE

13

Dichtring

PTFE

14

O-Ring

FPM (VITON)

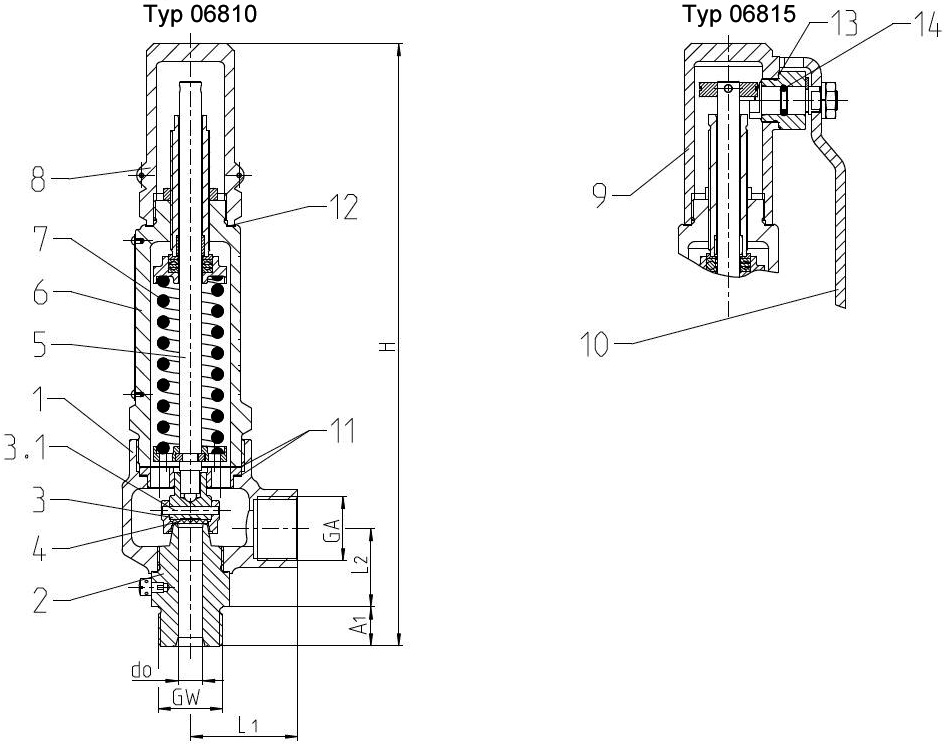

Ausführungen

Typ 06810, 06815

Technische Daten

Nenngröße

GW

1/2

3/4

13/16'' - 16 UN

1/2

1/2

3/4

Sitzdurchmesser

d0

4,0

4,0

4,0

10,0

10,0

10,0

Größenschlüssel

.X.

0423

0433

0423

1022

1023

1033

Ansprechdruckbereich

bar

260-400

260-800

260-800

1,5-150

1,5-150

1,5-150

Austritt

GA

3/4

3/4

3/4

1/2

3/4

3/4

Höhe

H1

247

247

247

245

245

245

Länge

L1

45

45

45

44

44

44

Länge

L2

29

29

29

32

32

32

Länge

A1

16

16

16

14

14

16

Gewicht 06810

ca. kg

1,9

1,9

1,9

1,8

1,8

1,8

Gewicht 06815

ca. kg

2,1

2,1

2,1

2,0

2,0

2,0

Ausflussziffer Dämpfe/Gase

αw

0,66

0,66

0,66

0,50

0,50

0,50

Ausflussziffer Flüssigkeiten

αw

-

-

-

0,50

0,50

0,50
?
