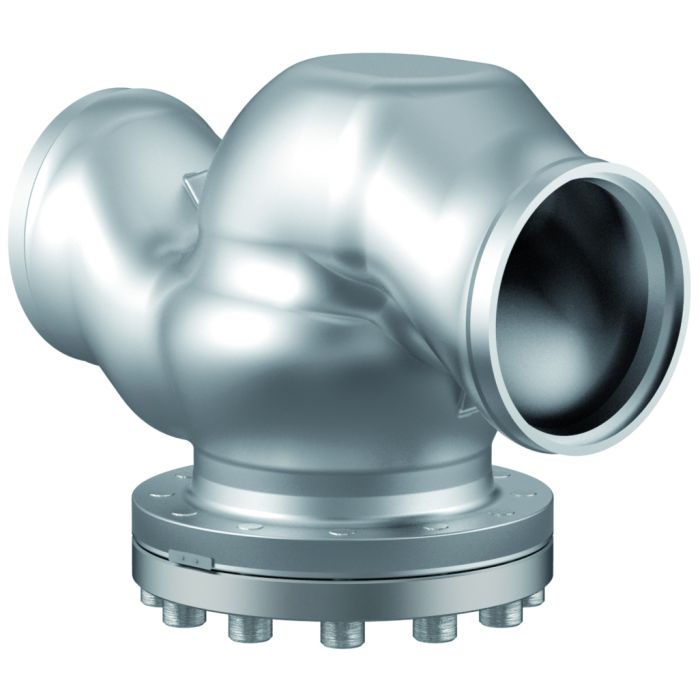

Typ 08417 - Schmutzfänger

Datenblatt ID: CR_08417_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Beschreibung

chevron-down

Tieftemperatur-Schmutzfänger, PN25

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Sieb Maschenweite 0,25 mm

Artikel-Nr. 08417.0219.0004

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage

Zertifikate

chevron-down
type-examination for LNG (DIN EN 12567) chevron-down
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
Canadian Registration Number (CRN) chevron-down
0E14408.5NR4 - Nunavut
0E14408.5R4 - Ontario
0E14408.5TR4 - Northwest Territorias
0E14408.5YR4 - Yukon
0E14408.50R4 - Newfoundland and Labrador
0E14408.51R4 - British Columbia
0E14408.52R4 - Alberta
0E14408.53R4 - Saskatchewan
0E14408.54R4 - Manitoba
0E14408.56R4 - Quebec.pdf
0E14408.57R4 - New Brunswick
0E14408.58R4 - Nova Scotia
0E14408.59R4 - Prince Eward Island
DNV (Class Rules) chevron-down
TAP00000KE Rev. 3
BV (Class Rules) chevron-down
33679/C1 BC
SMS.W.I./11744/C.0
RINA (Class Rules) chevron-down
MAC322723XG
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1334/Z/00400/24/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
CCS (Class Rules) chevron-down
HB24PTB00028
HB25PTB00055
ABS (Class Rules) chevron-down
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
Ukraine (Ukraine) chevron-down
UA.276.127.05-26
UA.D.127.06-26

Datenblätter

chevron-down
CR_08417_1_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_08417_1-1

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016) chevron-down
002TTV (EN)
003TTV (EN)
Weitere Informationen
Type (Baureihe) 08417
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08417_1
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

1.4301

A 276 Grade 304
Ausführungen

Typ 08417 - Standardausführung

Technische Daten

Nenngröße

DN

200

Größenschlüssel

.X.

0219

Baulänge

FF

560

Höhe

H

285

äußerer Rohr-Ø ISO 1127

RA

219,1

Wandstärke Rohr ISO 1127

a

6,3

äußerer Rohr-Ø ASTM A312

RA

219,1

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

15

Gewicht

ca. kg

100

Kvs - Wert

m³/h

468

Cv - Wert

gal/min

541,1
