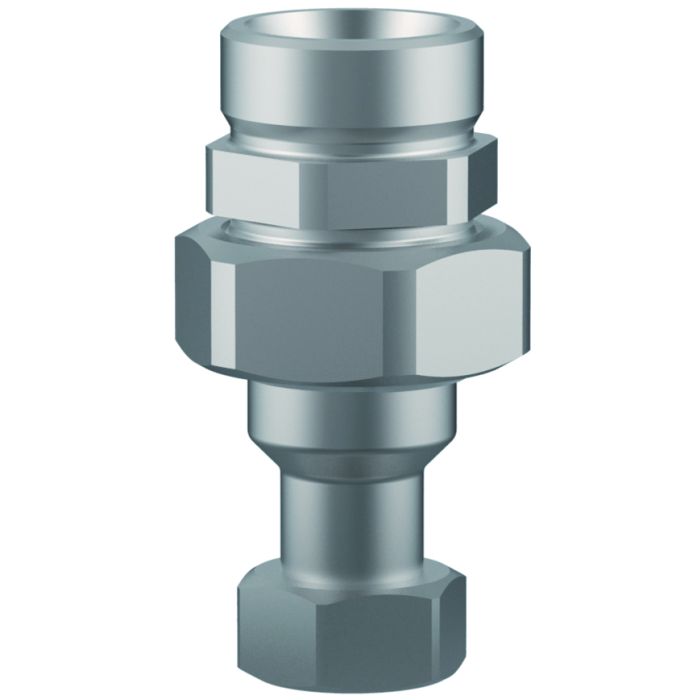

Typ T118 - Durchgangsventil

Datenblatt ID: CR_T118_1

Verwendungsbereich

chevron-down

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +65°C (338K)

Zulässige Umgebungstemperaturen: -40°C (233K) bis +65°C (338K)

Zulässiger Betriebsdruck: 50bar

Beschreibung

chevron-down

Tieftemperatur-Durchgangsventile mit Rückschlageinheit, PN50

passend zu KombiDruckregler Typ 4182/4186

"¦öl- und fettfrei für Sauerstoff¦"

Artikel-Nr. T118.X.1A0C0

beiderseits Außengewinde für Verschraubungsanschluss

Verfügbare Sonderausführungen - nur auf Anfrage:

· Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

· Verschraubung mit Schweißanschluss für Edelstahlrohre nach ISO 1127 oder ASTM A312

· Verschraubung mit Lötbuchse für Kupferrohre nach DIN EN 12449 oder ASTM B88

· Gewindeanschluss NPT nach ANSI B 1.20.1

Datenblätter

chevron-down
CR_T118_1_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-CR_T118_1-1
Weitere Informationen
Type (Baureihe) T118
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_T118_1

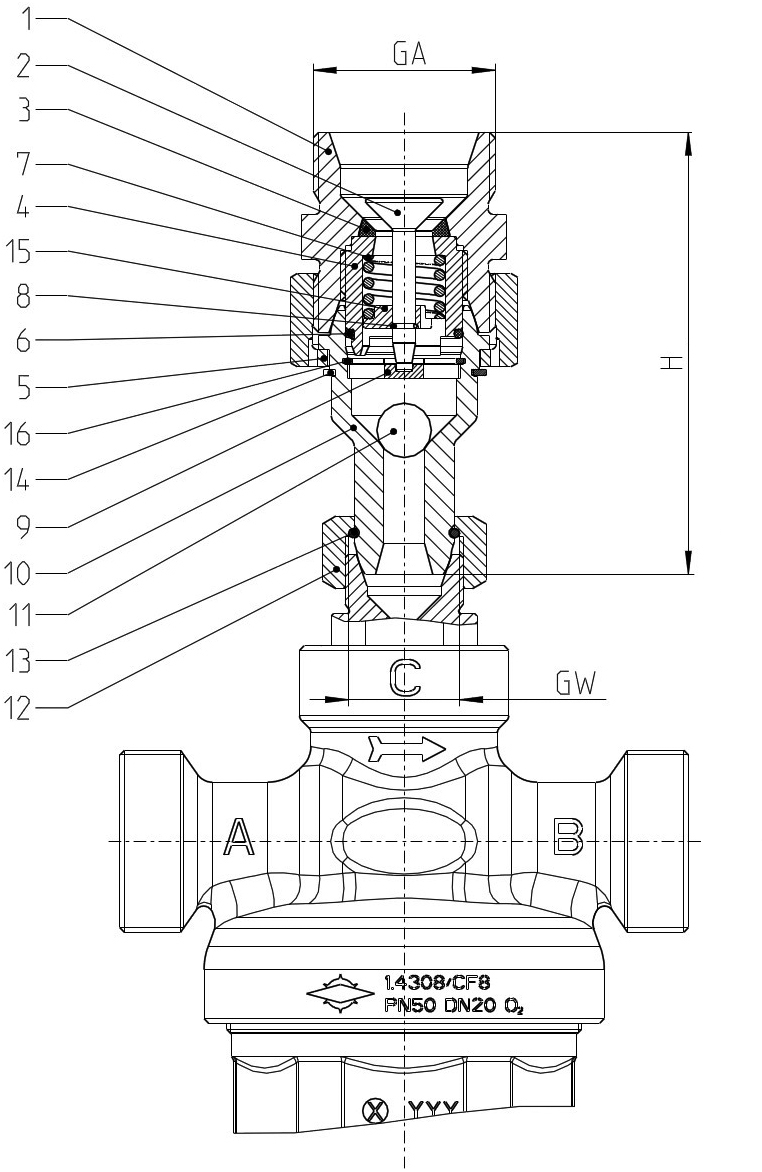

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 313 Grade 316Ti

2

Spindel

1.4571

A 313 Grade 316Ti

3

Dichtung

PTFE

4

Federteller

1.4301

A 276 Grade 304

5

Überwurfmutter

1.4301

A 276 Grade 304

6

O-Ring

PTFE

7

Druckfeder

1.4571

A 313 Grade 316Ti

8

Sprengring

-

-

9

Führungsscheibe

1.4571

A 313 Grade 316Ti

10

Gehäuse

1.4571

A 313 Grade 316Ti

11

Rückschlagkugel

PTFE

12

Sprengring

-

-

13

Überwurfmutter

1.4301

A 276 Grade 304

14

Sicherungsring

1.4122

-

15

Federspanner

1.4571

A 313 Grade 316Ti

16

Sicherungsring

1.4435

-
Ausführungen

Typ T118

Technische Daten

Nenngröße

DN

20

Größenschlüssel

.X.

FM02615

Höhe

H

97

Gewinde

GA

M40x2.0

Gewinde

GW

M26x1.5

Gewicht

ca. kg

0,7

Kvs-Wert

m³/h

2,0

Cv-Wert

gal/min

2,3
?
