CRV - Kryogenes Sicherheitsventil

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen unzulässigen Überdruck, z. B. infolge thermischer Expansion in kryogenen Systemen.

Geeignet für Luftgase, Sauerstoffservice, Wasserstoffanwendungen und tiefkalte verflüssigte Gase bei entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 0.7 bis 51.7 bar.

Zulässige Betriebstemperatur: -254 °C bis +200 °C, abhängig vom Dichtungswerkstoff.

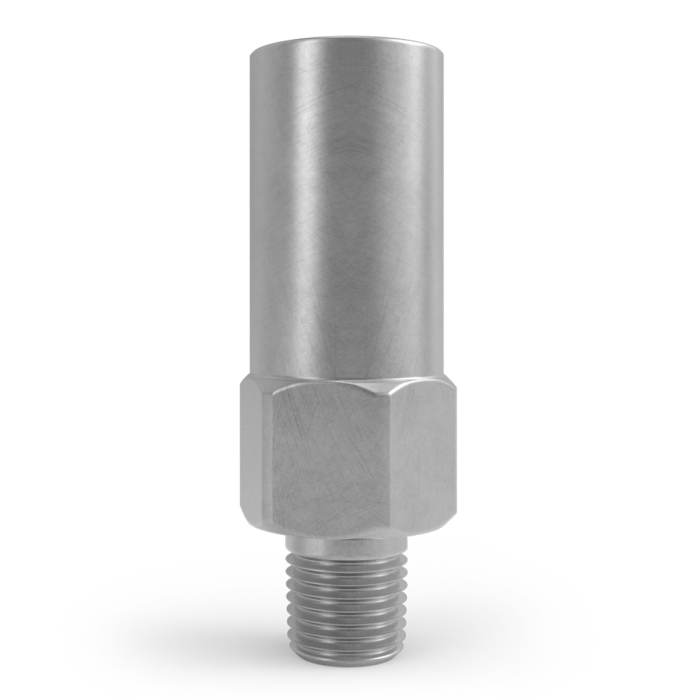

Produktübersicht: Kryogenes Sicherheitsventil aus Edelstahl 316, Einstelldruckbereich 0.7 bis 51.7 bar, CE-Kennzeichnung nach PED 2014/68/EU Kategorie IV, Modul B und D, Standard.

Funktion: Direktwirkendes, federbelastetes Sicherheitsventil zur Absicherung gegen Überdruck in kryogenen Systemen. Die Edelstahl-Ausführung ist mit der Feder stromab des Dichtelements aufgebaut und als wasserstoffkompatibel beschrieben.

Medien: Geeignet für Luftgase, Sauerstoffservice, Wasserstoffanwendungen und tiefkalte verflüssigte Gase bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt, 100 % geprüft auf Dichtheit, Ansprechdruck und Wiederschließverhalten; Einstelldruck gegen Verstellung gesichert. Eine Verstellung des Entlastungsdrucks im Feld ist nicht vorgesehen.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: PCTFE, PTFE, FKM oder Fluorosilikon, abhängig von Einstelldruck und Betriebstemperatur.

Zulässige Betriebstemperatur: -254 °C bis +200 °C, abhängig vom Dichtungswerkstoff. Bei kryogenen Medien ist laut Generant eine Vapor-Barrier-Leitung zwischen Medium und Ventileintritt vorzusehen.

Eintritt: NPT, SAE, Metal-to-Metal Face Seal oder Dual-Ferrule-Tube-Anschluss, abhängig von der Konfiguration.

Austritt: Abblasen in Atmosphäre, Deflector Cap zur Ableitung des austretenden Gases oder abgedichteter Pipe-away-Anschluss an eine nachgeschaltete Leitung, abhängig von der Konfiguration.

Verfügbare Sonderausführungen / Optionen: NPT-, SAE-, Metal-to-Metal-Face-Seal- und Dual-Ferrule-Tube-Anschlüsse; verschiedene Austrittskonfigurationen; Dichtungswerkstoffe abhängig von Druck- und Temperaturbereich.
