Typ 06C02

Datenblatt ID: IN_06C02

Verwendungsbereich

chevron-down

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen für ortsfeste und bewegliche

Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase. Zulässige Betriebstemperatur

mit FPM-Dichtung: -20°C (253K) bis +160°C (433K), waagerechter Einbau ab 2,5 bar.

Alle Dichtungen sind FDA Konform.

Beschreibung

chevron-down

Sicherheitsventile aus Messing oder Edelstahl,

bauteilgeprüft TÜV-SV.1090 D/G

Normal-Sicherheitsventil

Abschlusskörper mit FPM-Dichtung, offene Federhaube

frei abblasend, mit Anlüftvorrichtung

Eintritt: Außengewinde Typ G nach ISO 228/1

Artikel-Nr. 06C02.X.EFGH - Definition am Ende des Datenblattes

Sonderausführungen auf Anfrage:

· Eintritt NPT, M oder R Außengewinde

· EPDM Kegeldichtung (-40°C bis +150°C)

· PTFE Kegeldichtung (-60°C bis +160°C) ab 2,5 bar

Zertifikate

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
0045/202/1201/Z/00517/23/D/001(03)
0045/202/1201/Z/00517/23/D/001(03)
0045/202/1201/Z/00517/23/D/001(03)
TÜV Verband (Approval mark number) chevron-down
25-1090 EN
25-1090 DE
25-1090 EN
25-1090 DE
25-1090 EN
25-1090 DE
Ukraine (Ukraine) chevron-down
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26
UA.TR.107.127.08-26
UA.TR.107.135.03-26
UA.D.135.02-26

Datenblätter

chevron-down
IN_06C02_de.pdf

Betriebsanleitung

chevron-down
HEROSE-Manual-IN_06C02-1

Konformitätserklärungen

chevron-down
Pressure Equipment Directive (2014/68/EU) chevron-down
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CN)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, CZ)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, ES)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, FR)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, IT)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, NL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, PL)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
001SV (DE, EN, RU)
Weitere Informationen
Type (Baureihe) 06C02
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft, Dampf
Artikelnummer IN_06C02

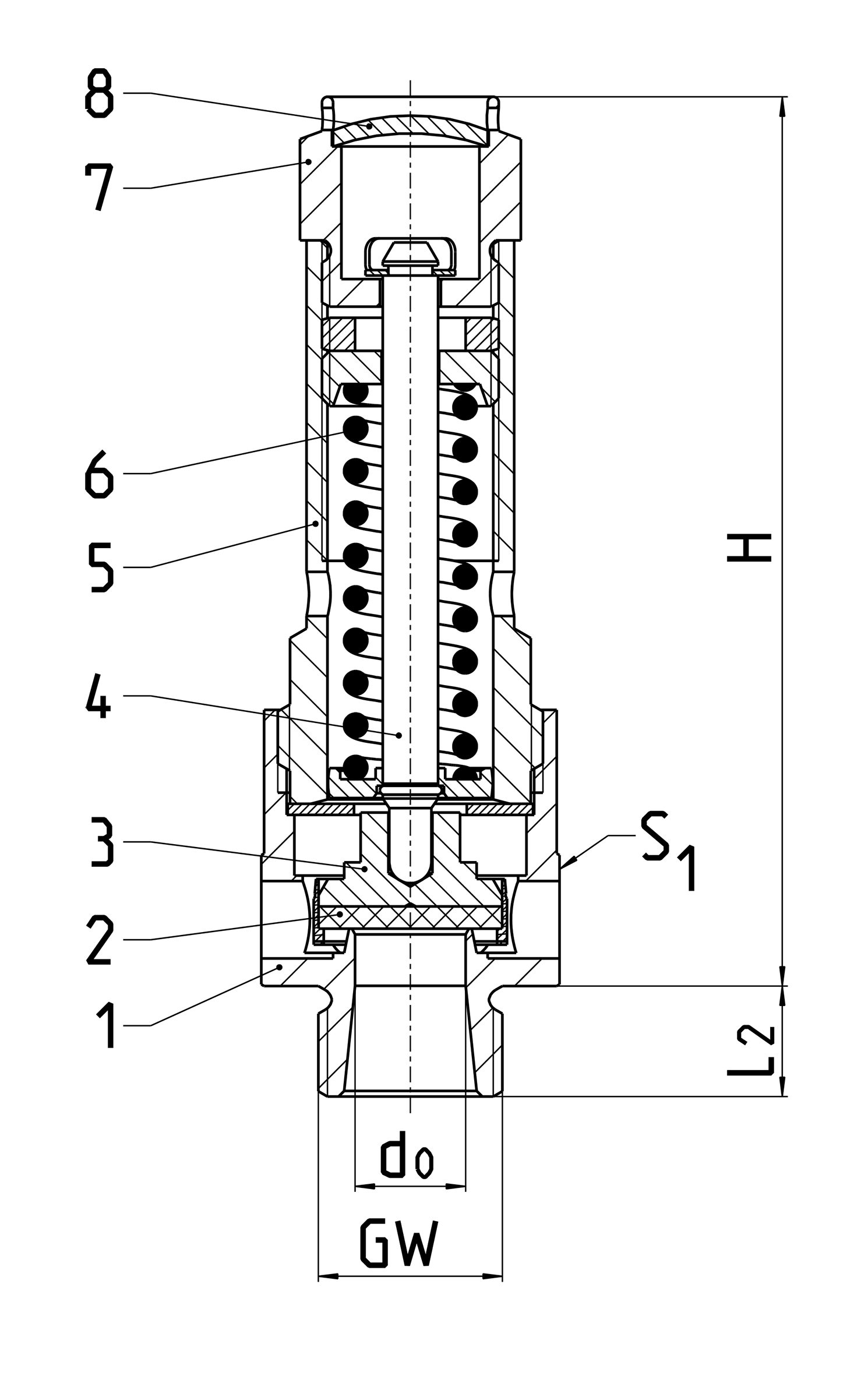

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW614N

B 249 UNS C38500

2

Dichtung

FPM (Viton)

3

Teller

CW614N

B 249 UNS C38500

4

Spindel

1.4301

SS304

5

Haube

CW614N

B 249 UNS C38500

6

Feder

1.4571

7

Anlüftschraube

CW614N

B 249 UNS C38500

8

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06C02

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

3/4

3/4

1

Sitzdurchmesser

d0

8

10

10

10

15

18

Größenschlüssel

.X.

0800

1002

1004

1006

1506

1810

Ansprechdruck

bar

0,2-50

0,2-50

0,2-50

0,2-50

0,2-16

0,2-20

Höhe

H

79

80

80

80

92

110

Länge

L2

10

10

12

15

15

18

Schlüsselweite

S1

21

21

24

30

32

41

Gewicht

ca. kg

0,14

0,15

0,17

0,23

0,31

0,53

Ausflussziffer ab 3,0 bar*

αw

0,74

0,61

0,61

0,61

0,6

0,6
