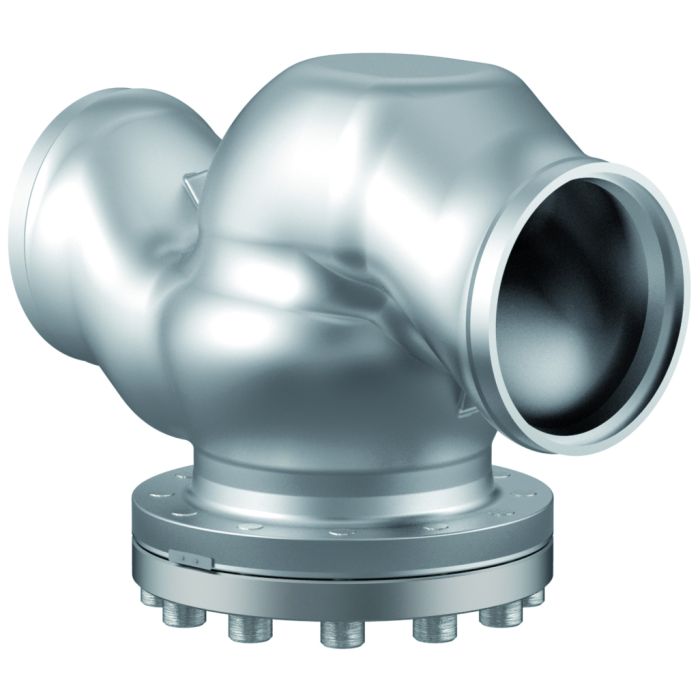

Typ 08417 - Schmutzfänger
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 08417 - Schmutzfänger
Datenblatt ID: CR_08417_1
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Schmutzfänger, PN25
Gehäuse und aufgeflanschter Deckel aus Edelstahl
mit Sieb Maschenweite 0,25 mm
Artikel-Nr. 08417.0219.0004
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage
Zertifikate
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_DN200-05XXX_08XXX
LNG-Certificate_DN200-05XXX_08XXX
Canadian Registration Number (CRN)
0E14408.5NR4 - Nunavut
0E14408.5NR4 - Nunavut
0E14408.5R4 - Ontario
0E14408.5R4 - Ontario
0E14408.5TR4 - Northwest Territorias
0E14408.5TR4 - Northwest Territorias
0E14408.5YR4 - Yukon
0E14408.5YR4 - Yukon
0E14408.50R4 - Newfoundland and Labrador
0E14408.50R4 - Newfoundland and Labrador
0E14408.51R4 - British Columbia
0E14408.51R4 - British Columbia
0E14408.52R4 - Alberta
0E14408.52R4 - Alberta
0E14408.53R4 - Saskatchewan
0E14408.53R4 - Saskatchewan
0E14408.54R4 - Manitoba
0E14408.54R4 - Manitoba
0E14408.56R4 - Quebec.pdf
0E14408.56R4 - Quebec.pdf
0E14408.57R4 - New Brunswick
0E14408.57R4 - New Brunswick
0E14408.58R4 - Nova Scotia
0E14408.58R4 - Nova Scotia
0E14408.59R4 - Prince Eward Island
0E14408.59R4 - Prince Eward Island
Gost Ukraine (Gost Ukraine)
UA.276.159.02-21
UA.276.159.02-21
UA.D.159.02-21
UA.D.159.02-21
DNV (Class Rules)
TAP00000KE Rev. 3
TAP00000KE Rev. 3
BV (Class Rules)
SMS.W.I./11744/C.0
SMS.W.I./11744/C.0
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1201/Z/00366/23/D/001(00)
0045/202/1334/Z/00400/24/D/001(00)
0045/202/1334/Z/00400/24/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
0045/202/1201/Z/00469/23/D/001(00)
CCS (Class Rules)
HB24PTB00028
HB24PTB00028
HB25PTB00055
HB25PTB00055
ABS (Class Rules)
25-0381115-PDA
25-0381115-PDA
092776-7471959-006
092776-7471959-006
Datenblätter
CR_08417_1_de.pdf
CR_08417_1_de.pdf
Betriebsanleitung
HEROSE-Manual-CR_08417_1-1
HEROSE-Manual-CR_08417_1-1
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
001TTV (DE, EN, CN)
001TTV (DE, EN, CN)
001TTV (DE, EN, CZ)
001TTV (DE, EN, CZ)
001TTV (DE, EN, ES)
001TTV (DE, EN, ES)
001TTV (DE, EN, FR)
001TTV (DE, EN, FR)
001TTV (DE, EN, IT)
001TTV (DE, EN, IT)
001TTV (DE, EN, NL)
001TTV (DE, EN, NL)
001TTV (DE, EN, PL)
001TTV (DE, EN, PL)
001TTV (DE, EN, RU)
001TTV (DE, EN, RU)
002TTV (DE, EN, CN)
002TTV (DE, EN, CN)
002TTV (DE, EN, CZ)
002TTV (DE, EN, CZ)
002TTV (DE, EN, ES)
002TTV (DE, EN, ES)
002TTV (DE, EN, FR)
002TTV (DE, EN, FR)
002TTV (DE, EN, IT)
002TTV (DE, EN, IT)
002TTV (DE, EN, NL)
002TTV (DE, EN, NL)
002TTV (DE, EN, PL)
002TTV (DE, EN, PL)
002TTV (DE, EN, RU)
002TTV (DE, EN, RU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Lieferzeiten
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Auf Lager:
Nicht auf Lager:
Lieferzeit:
Woche(n)
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand:
Nicht auf Lager
Livebestand:
Lieferzeit (auf Lager):
Lieferzeit (nicht auf Lager):
Weitere Informationen
Type (Baureihe)
08417
Anwendung
LNG, Luftgase
Anwendungsbereich
Transport, Lagerung, Betankung, Prozesse
Artikelnummer
CR_08417_1

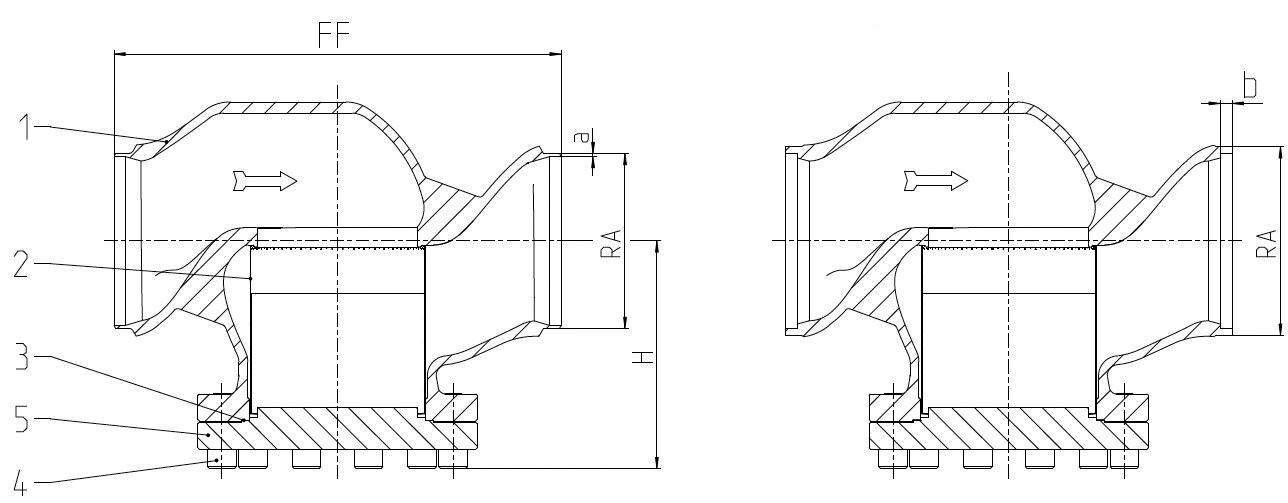

Werkstoffe
Werkstoffe
DIN EN
ASTM
1
Gehäuse
1.4308
A 351 CF8
2
Sieb
1.4301
A 240 Grade 304
3
Oberteildichtung
PTFE
4
Deckelschrauben
1.4301/A2
A 194 B8
5
Deckel
1.4301
A 276 Grade 304
Ausführungen
Typ 08417 - Standardausführung
Technische Daten
Nenngröße
DN
200
Größenschlüssel
.X.
0219
Baulänge
FF
560
Höhe
H
285
äußerer Rohr-Ø ISO 1127
RA
219,1
Wandstärke Rohr ISO 1127
a
6,3
äußerer Rohr-Ø ASTM A312
RA
219,1
Wandstärke Rohr ASTM A312
a
Abmessungen nach S10 oder S40
Muffentiefe
b
15
Gewicht
ca. kg
100
Kvs - Wert
m³/h
468
Cv - Wert
gal/min
541,1
