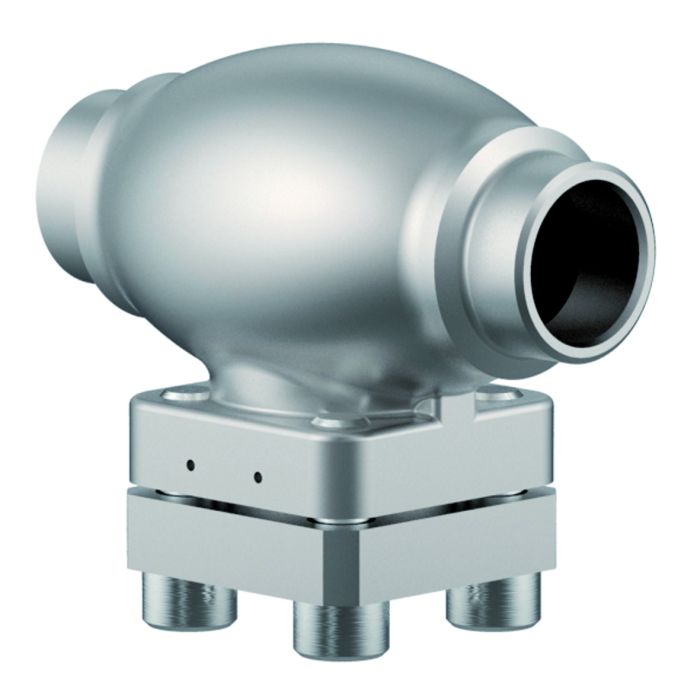

Typ 08717 - Schmutzfänger

Datenblatt ID: CR_08717
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)

Beschreibung

Tieftemperatur-Schmutzfänger, PN50 (DN150=PN40)

Gehäuse und aufgeflanschter Deckel aus Edelstahl

mit Sieb Maschenweite 0,25 mm

“öl- und fettfrei für Sauerstoff"

Artikel-Nr. 08717.X.000*

*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312

Artikel-Nr. 08717.X.0004

Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312

Verfügbare Sonderausführungen - nur auf Anfrage:

· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm

· Andere Maschenweiten Sieb (veränderte Durchflusswerte)

· Sieb aus Bronze oder Monel

· Sinterfilter aus Bronze oder Edelstahl in verschiedenen Porositäten

Zertifikate
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
Gost Ukraine (Gost Ukraine)
DNV (Class Rules)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Lloyd's Register (Class Rules)
ABS (Class Rules)
25-0381115-PDA
CCS (Class Rules)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Weitere Informationen
Type (Baureihe) 08717
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08717
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4409

A 351 CF3M

2

Sieb

1.4404

A 276 Grade 316L

3

Oberteildichtung

Graphit

4

Deckelschrauben

1.4571/A4

ähnlich A 194 B8T

5

Deckel

1.4404

A 276 Grade 316L
Ausführungen

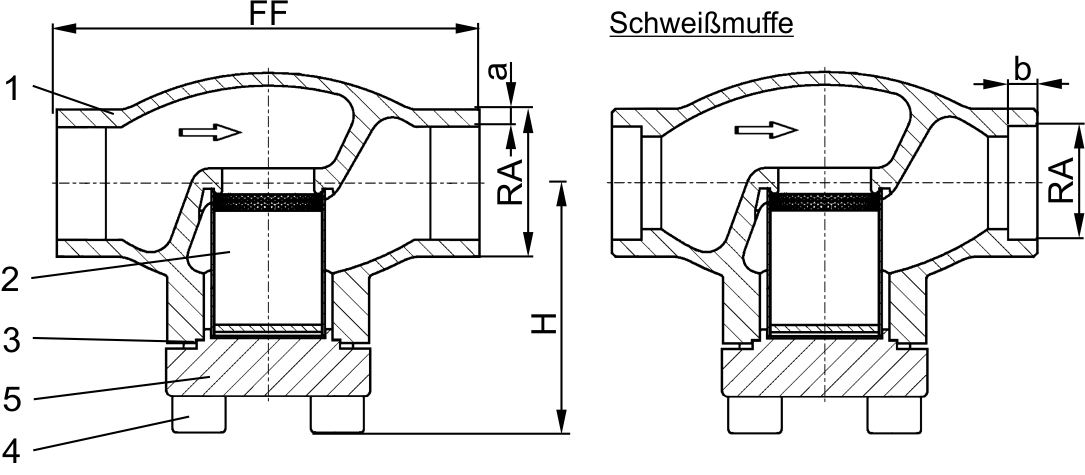

Typ 08717 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

65

80

100

150

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

657x

8088

0114

0168

Baulänge

FF

70

85

85

100

115

115

130

130

155

205

245

280

400

Höhe

H

62

62

62

65

69

76

89

89

89

125

150

166

215

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

76,1

88,9

114,3

168,3

Wandstärke Rohr ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

6,0

7,1

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

73,03

88,90

114,3

168,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

16

16

20

20

Gewicht

ca. kg

0,6

0,75

0,8

0,9

1,2

1,8

3,1

3,1

4,7

8,9

13,6

18,0

48,0

Kvs - Wert

m³/h

1,5

3,4

3,4

6,5

9,5

14,0

19,0

21,0

28,0

62,0

90,0

118,0

300,0

Cv - Wert

gal/min

1,7

3,9

3,9

7,5

11,0

16,2

22,0

24,3

32,4

72,3

105,0

137,7

350,1
Produktvarianten

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
