Typ 01851 - Durchgangsventil

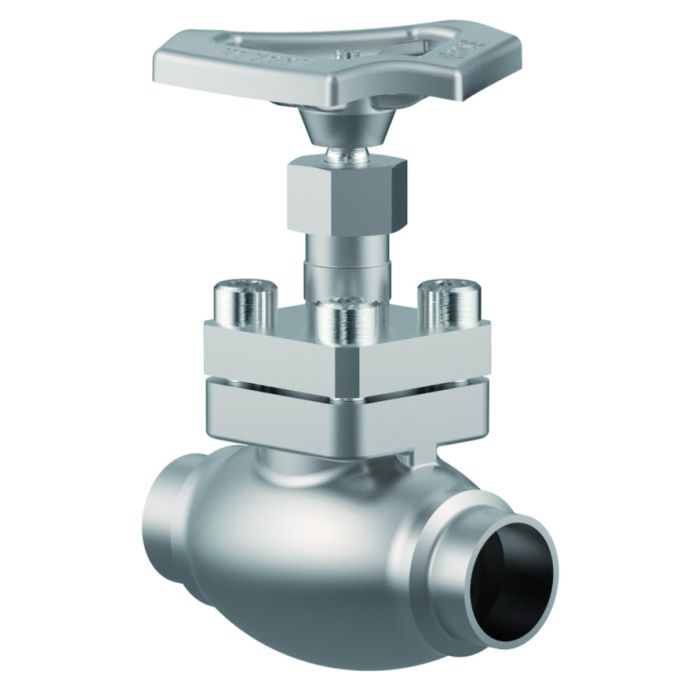

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Wasserstoff, Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -255°C (18K) bis +120°C (393K)
Empfohlene Betriebstemperaturen: -60°C (213K) bis +120°C (393K)
Beschreibung
Tieftemperatur-Durchgangsventile, PN50
Typprüfung auf Feuersicherheit nach EN ISO 10497
Gehäuse und aufgeflanschtes Oberteil aus Edelstahl
“live loaded” Spindelabdichtung
“öl- und fettfrei für Sauerstoff"
Artikel-Nr. 01851.X.000*
Artikel-Nr. 01851.X.500* mit Rückschlagfunktion
*Schweißende für Edelstahlrohre nach ISO 1127 oder ASTM A312
Artikel-Nr. 01851.X.0004
Artikel-Nr. 01851.X.5004 mit Rückschlagfunktion
Schweißmuffe für Edelstahlrohre nach ISO 1127 oder ASTM A312
Verfügbare Sonderausführungen - nur auf Anfrage:
· Angeschweißte Rohre nach ISO 1127 oder ASTM A312 - Länge FF + 200mm
· Ausführung mit Drosselkegel
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
type-examination fire-safe (DIN EN ISO 10497)
Canadian Registration Number (CRN)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
DNV (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Lloyd's Register (Class Rules)
ABS (Class Rules)
Ukraine (Ukraine)
Datenblätter
Betriebsanleitung
Konformitätserklärungen
Transportable Pressure Equipment Directive (2010/35/EU)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Type (Baureihe) | 01851 |
|---|---|
| Anwendung | H2, LNG, Luftgase |
| Anwendungsbereich | Herstellung, Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01851 |

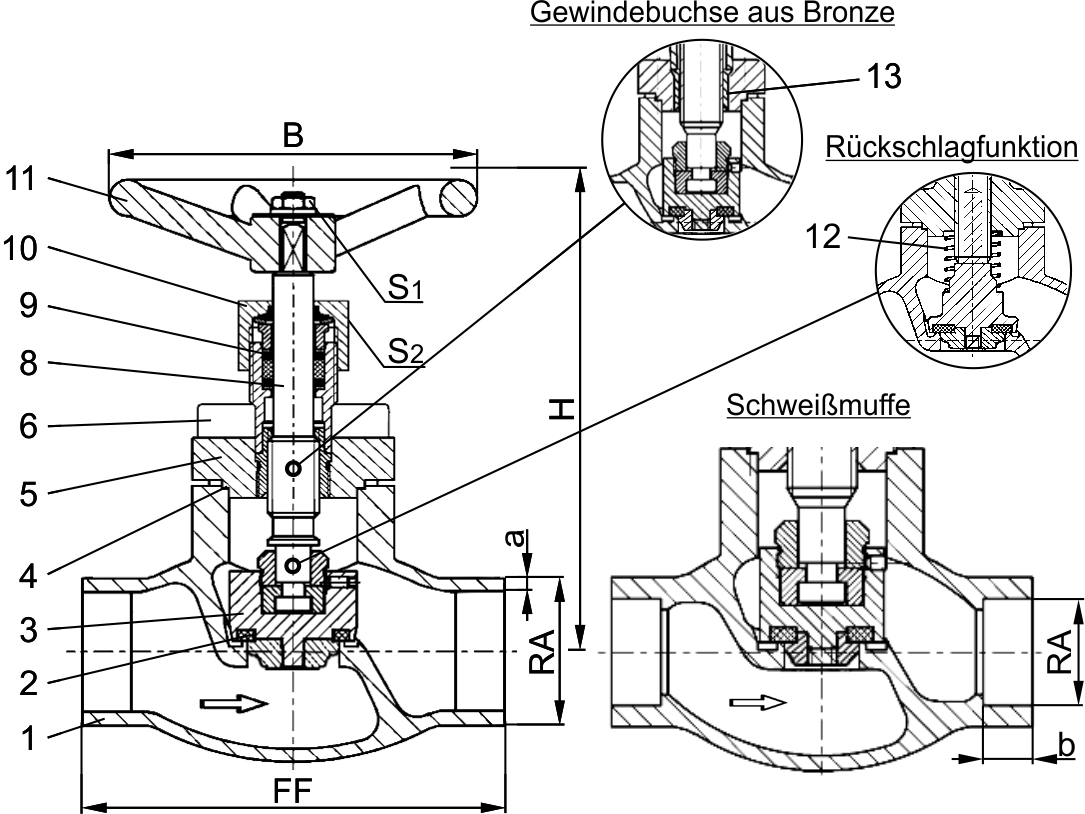

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
1.4404 |
A 276 Grade 316L |
4 |
Oberteildichtung |
Graphit |
|
5 |
Oberteilflansch |
1.4404 |
A 276 Grade 316L |
6 |
Oberteilschrauben |
1.4571/A4 |
ähnlich A 194 B8T |
8 |
Spindel |
1.4404 |
A 276 Grade 316L |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
1.4404 |
A 276 Grade 316L |
11 |
Handrad |
1.4409 |
A 351 CF3M |
12 |
Feder |
1.4571 |
A 313 Grade 316Ti |
13 |
Gewindebuchse |
CW452K |
B 159 UNS C51900 |
Typ 01851 - Standardausführung |
Technische Daten |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
100 |
Größenschlüssel |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
657x |
8088 |
0114 |
Baulänge |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
205 |
245 |
280 |
Höhe |
H |
140 |
140 |
140 |
140 |
140 |
170 |
175 |
175 |
200 |
260 |
310 |
350 |
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,9 |
3,2 |
6,0 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
|||||||||||
Muffentiefe |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
16 |
16 |
20 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
125 |
200 |
250 |
315 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
10 |
10 |
10 |
12 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
36 |
36 |
36 |
41 |
Gewicht |
ca. kg |
1,0 |
1,25 |
1,3 |
1,7 |
2,0 |
2,8 |
4,2 |
4,2 |
6,7 |
10,7 |
16,0 |
23,0 |
Kvs - Wert |
m³/h |
1,6 |
3,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
Cv - Wert |
gal/min |
1,9 |
4,4 |
5,0 |
7,8 |
13,4 |
16,2 |
23,9 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
