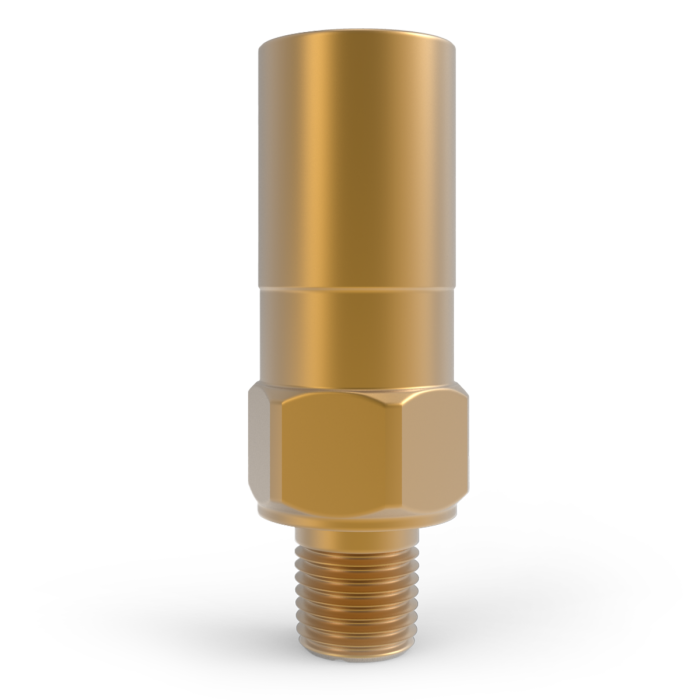

RVA - Kryogenes ASME Sicherheitsventil

Vorgesehen als ASME-codierte Sicherheitseinrichtung zur Absicherung von Rohrleitungssystemen oder Flüssiggaszylindern, wenn ein ASME-codiertes Sicherheitsventil erforderlich ist.

Ausgelegt für Gas-Service; bei Einsatz mit kryogenen Medien ist eine vorgeschaltete Vapor-Barrier-Leitung erforderlich. Geeignet für Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Einstelldruckbereich: 1.37 bis 37.92 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C, abhängig vom Dichtungswerkstoff.

Produktübersicht: ASME-codiertes kryogenes Sicherheitsventil mit Messing-/Edelstahlkomponenten, ASME UV und NB Stamp, 1/4", 3/8" und 1/2" NPT, Einstelldruckbereich 1.37 bis 37.92 bar.

Funktion: Federbelastetes Sicherheitsventil, das die Anforderungen der ASME BPVC Section XIII für Safety Relief Valves erfüllt. Vorgesehen für Rohrleitungssysteme oder Flüssiggaszylinder, wenn ein ASME-codiertes Sicherheitsventil erforderlich ist.

Medien: Ausgelegt für Gas-Service. Bei Einsatz mit kryogenen Medien muss das Ventil mit vorgeschalteter Vapor-Barrier-Leitung installiert werden. Geeignet für Sauerstoffservice bei entsprechender Auslegung und Medienverträglichkeit.

Prüfung / Einstellung: Werkseitig voreingestellt und gegen Verstellung gesichert, 100 % geprüft auf Ansprechdruck und Wiederschließverhalten. Null-Leckage bis 95 % des Einstelldrucks; voller Nenndurchfluss bei 110 % des Einstelldrucks.

Sauerstoffservice: Standardmäßig gereinigt und verpackt für Sauerstoffservice gemäß CGA G-4.1.

Dichtungen: Fluorosilikon für 1.37 bis 10.27 bar; modifiziertes PTFE mit 25 % Kohlefüllung für 10.34 bis 37.92 bar.

Zulässige Betriebstemperatur: -196 °C bis +93 °C, abhängig vom Dichtungswerkstoff.

Eintritt: NPT 1/4", 3/8" oder 1/2".

Austritt: Abblasen in Atmosphäre; Pipe-away-Optionen mit integrierter externer Dichtung sind separat erhältlich, jedoch nicht kompatibel mit der Drain-Hole-Option.

Verfügbare Sonderausführungen / Optionen: Mehrere Port-Optionen; optionale Entwässerungsbohrung; Pipe-away-Optionen separat erhältlich.
